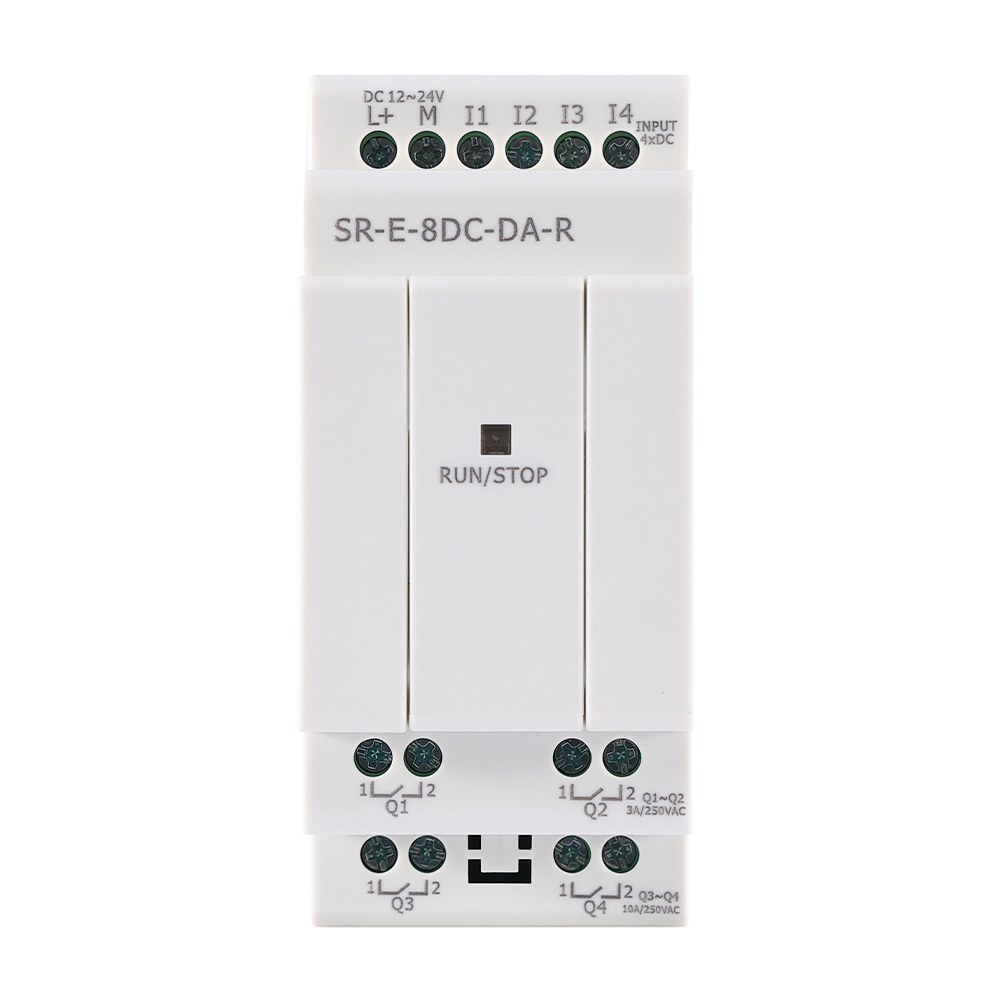

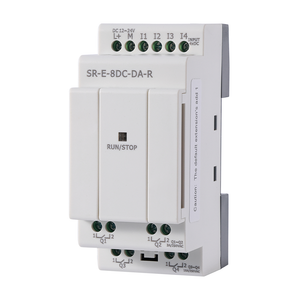

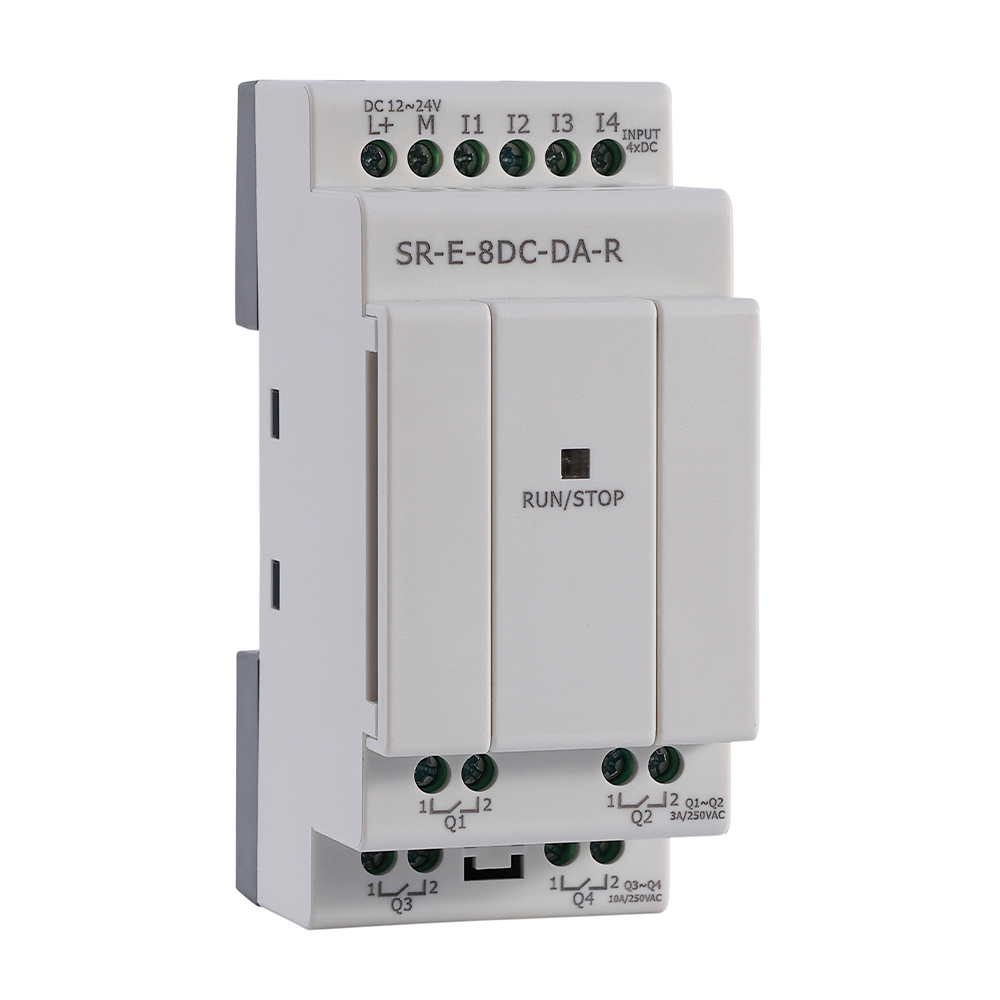

SR-E-8DC-DA-R

Indeks techniczny

Zasilanie:

Napięcie nominalne

DC 12-24V

Limity operacyjne

DC 10.8-28.8V

Odporność na mikroprzerwy w zasilaniu

Typ. 5 ms

Maks. prąd rozruchowy

Maks. 0.4A

Maks. pobierana moc

0.25 A (10.8V dc); 0.28 A (28.8V dc)

Ochrona przed odwróceniem polaryzacji

Tak

Parametry wejściowe:

Wejście nr

4 (I1-I4)

Wejście cyfrowe

4 (I1-I4)

Wejście analogowe

4 (I1-I4) (0..10V DC)

Wejścia używane jako wejścia cyfrowe(I1-I4)

Napięcie wejściowe

DC0-28.8V

Sygnal wejściowy0

< 5V DC;<0.09mA

Sygnal wejściowy1

> 8 V DC;>0.15mA

Prąd wejściowy

0,16mA @ 10,8V dc

0.18mA @ 12.0 V dc

0.35mA @ 24 V dc

0,41mA @ 28,8 V dc

Czas reakcji

DC12-24V

0 do 1: Typ. 5 ms;

1 do 0: Typ. 5 ms

AC24V

0 do 1: Typ. 40ms

1 do 0: Typ. 40ms

Maksymalna częstotliwość zliczania

Typ.：4 HZ

Typ czujnika

Stykowy lub 3-przewodowy PNP

Typ wejścia

Rezystancyjny

Izolacja między zasilaniem a wejściami

Brak

Izolacja między wejściami

Brak

Wejścia używane jako wejścia analogowe(I1-I4)

Zakres pomiarowy

DC 0---10V

Impedancja wejściowa

Min, 24KΩ; Max. 72KΩ

Napięcie wejściowe

28.8 V DC max

Rozdzielczość

9bit ,0.015V

Dokładność przy 25 °C

± (Max.0.2)V

Izolacja między kanałem analogowym a zasilaniem

Brak

Długość kabla

10 m max.  ekranowany i skręcony

Parametry wyjściowe:

Numer wyjścia

4 (Q1-Q4)

Typ wyjścia

Wyjście przekaźnikowe

Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne)

(Q1-Q2) 3A 250VAC

(Q3-Q4) 10A 250V AC

Minimalne obciążenie przełączające

6V 1A

Oczekiwana trwałość elektryczna

10⁵ Operacje przy nominalnym obciążeniu rezystancyjnym

Życie mechaniczne

10⁷Operacje w warunkach bez obciążenia

Czas reakcji

Czas pracy: maks. 15 mSec.

Czas wydania: 10 mSec. Max.

Wbudowane zabezpieczenia

Przeciwko zwarciom: Brak

Przeciwko przepięciom i przeciążeniom: Brak

Częstotliwość przełączania:

Mechanizm

10Hz

Rezystor/lekki ładunek

2Hz

Wrażliwy ładunek

0.5Hz

Inne parametry:

Temperatura pracy

-20℃-+55℃

Temperatura przechowywania

-40℃-+70℃

Waga

141.0g / 177.0g(opakowanie)
