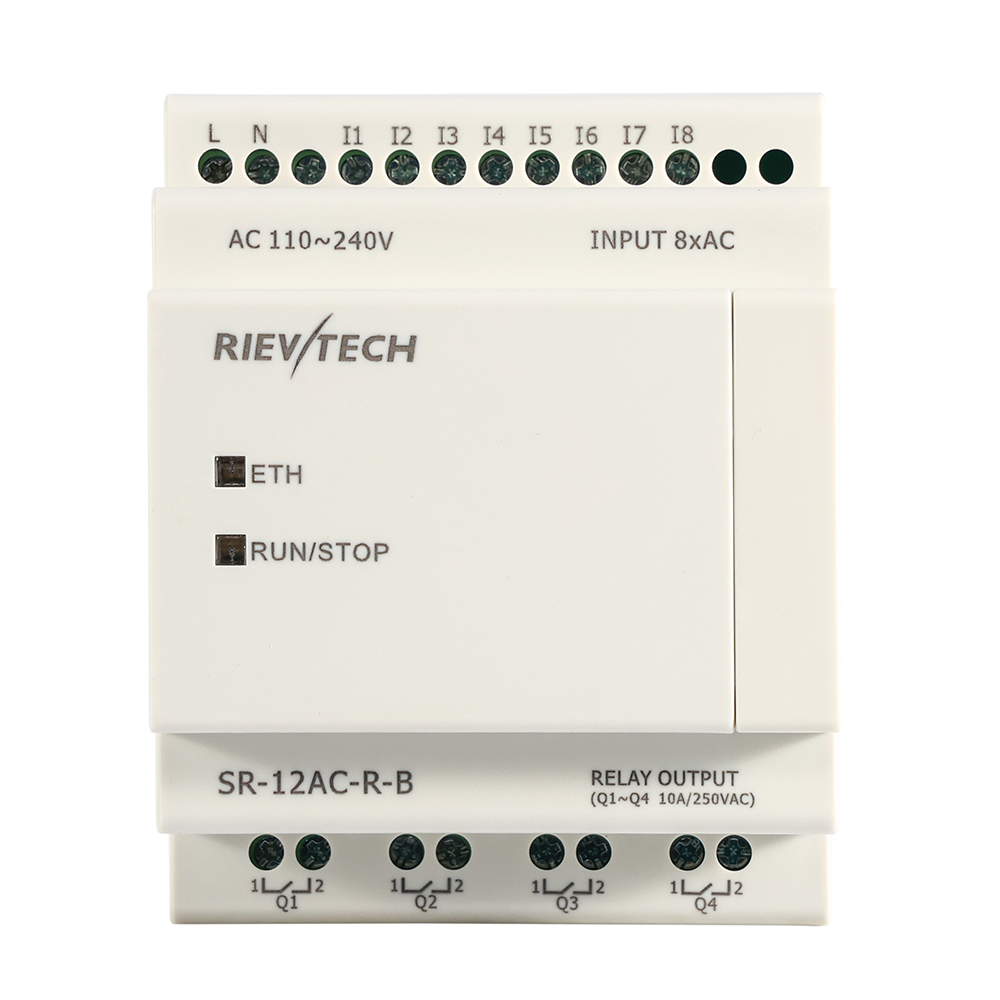

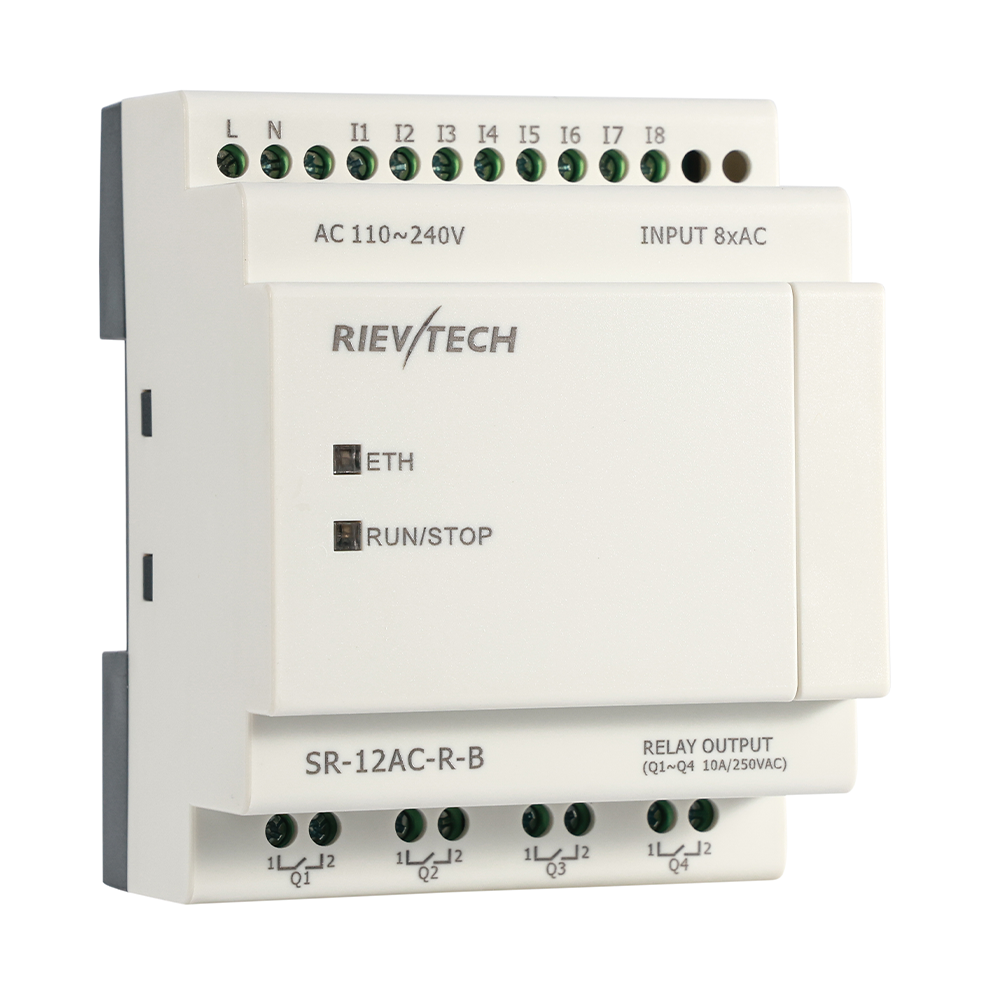

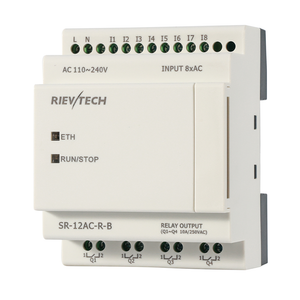

SR-12AC-R-B
Zasilanie: AC 110V-240V
Wejście: 8 DI(AC)
Wyjście: 4 przekaźniki
Ethernet
Modbus RTU/ASCII, Modbus TCP
SR-12AC-R-B to 12-punktowy inteligentny przekaźnik z 8 wejściami AC, 4 wyjściami przekaźnikowymi i wbudowanym Ethernetem — przyjazny dla OEM wybór do zastąpienia timerów i styczników w tym samym budżecie.
SPECYFIKACJE OGÓLNE
Timery : 512
Liczniki: 512
Bloki funkcyjne: 512
Temperatura pracy: -20℃~+55℃
Przechowywanie: -40℃~+70℃
Ochrona: IP20 (Nie wodoszczelny)
Dokładność RTC: MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień: 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Wymiary: 72*90*60 (Jednostka, mm）
Certyfikat: CE
Instalacja: szyna DIN 35mm lub śruba do montażu
Modyfikacja parametrów za pomocą klawiatury LCD: Nie
Obsługiwany język programowania: FBD & Ladder
Pojemność rozszerzenia: 3 moduły (SR-E)
Ochrona hasłem: ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny: 1 port RS485 (COM1 zewnętrzny -- SR-RS485), 1 port Ethernet (10M)
Protokół komunikacyjny: Modbus RTU, Modbus TCP
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | AC110V-240V |
Limity operacyjne | AC85 - 265 V |
Główny zakres częstotliwości | 47-63Hz |
Maks. pobierana moc | 50mA (85V ac); 30mA (265V ac) |
Odporność na przepięcia | 1780V AC |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 8 (I1-I8) |
Wejście cyfrowe | 8 (I1-I8) |
Wejście analogowe | Brak |
Napięcie wejściowe | AC110-240V |
Sygnal wejściowy0 | AC0-40V; <0.03mA |
Sygnal wejściowy1 | AC79-240V; >0.06mA |
Czas reakcji wejścia | Czas opóźnienia przy 0 do 1: 120V AC: Typ. 30 ms 240V AC: Typ. 20 ms Czas opóźnienia przy 1 do 0： 120V AC: Typ. 130 ms 240V AC: Typ. 120 ms |
Maksymalna częstotliwość zliczania | Typ. 2Hz |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wyjściowe: | |
Numer wyjścia | 4 (Q1-Q4) |
Typ wyjścia | Wyjście przekaźnikowe |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | 10A,250V AC |
Minimalne obciążenie przełączające | 6V 1A |
Wytrzymałość elektryczna (360ops/h) | 105 (w temperaturze pokojowej) |
Wytrzymałość mechaniczna 10,800ops/h | 107(w temperaturze pokojowej) |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciwko przepięciom i przeciążeniom: Brak |
Częstotliwość przełączania: | |
Mechanizm | 10Hz |
Rezystor/lekki ładunek | 2Hz |
Wrażliwy ładunek | 0.5Hz |
Stan wskaźnika LED: | |
ETH (Wskaźnik komunikacji Ethernet) | ETH_LINK: Zielony (oznacza, że połączenie sieciowe zostało nawiązane.) |
ETH_DATA: Migająca żółta (oznacza, że dane komunikacyjne są przesyłane.) | |
URUCHOM/ZATRZYMAJ (Wskaźnik uruchomienia/zatrzymania PLC) | Zielony: status URUCHOM Czerwony: status ZATRZYMANE |
Inne parametry: | |
Waga | 200g |
Wymiary instalacji i schemat okablowania
