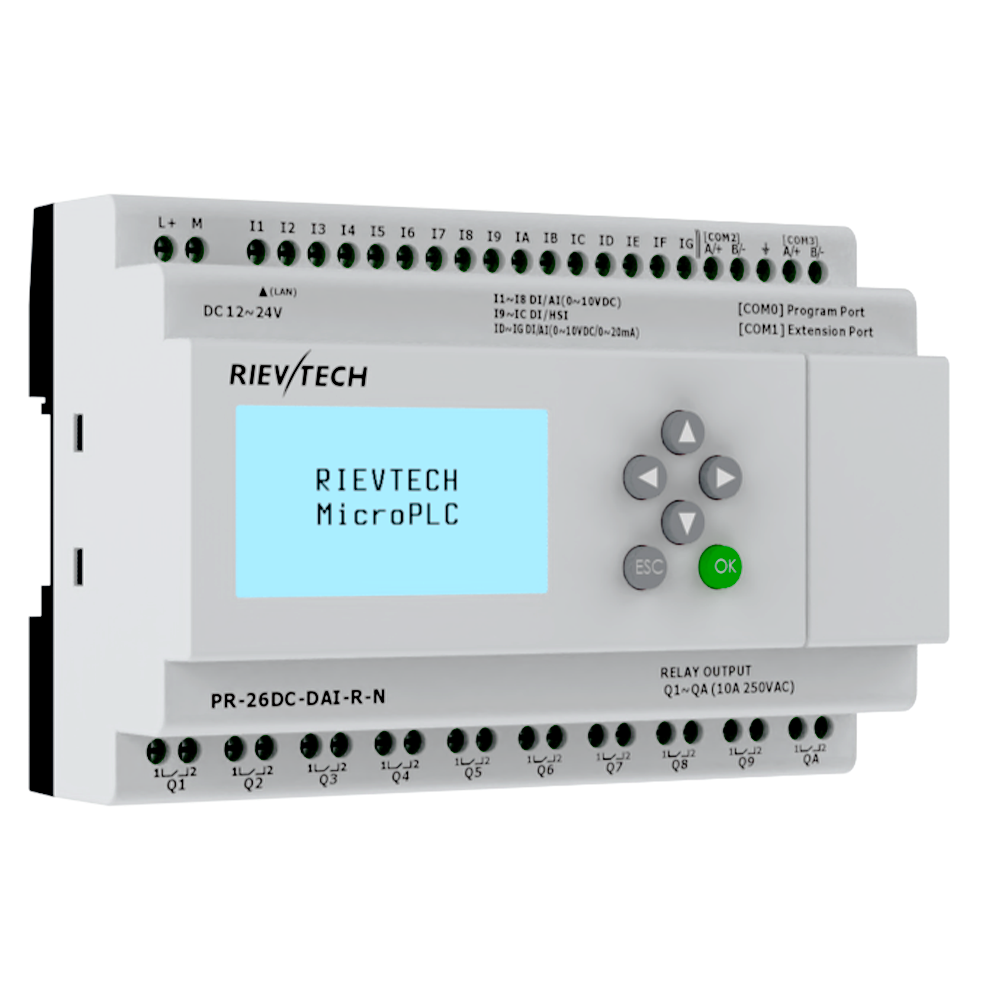

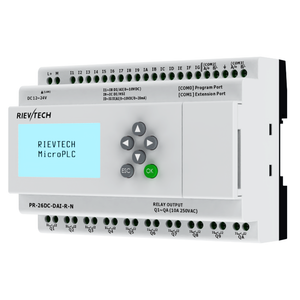

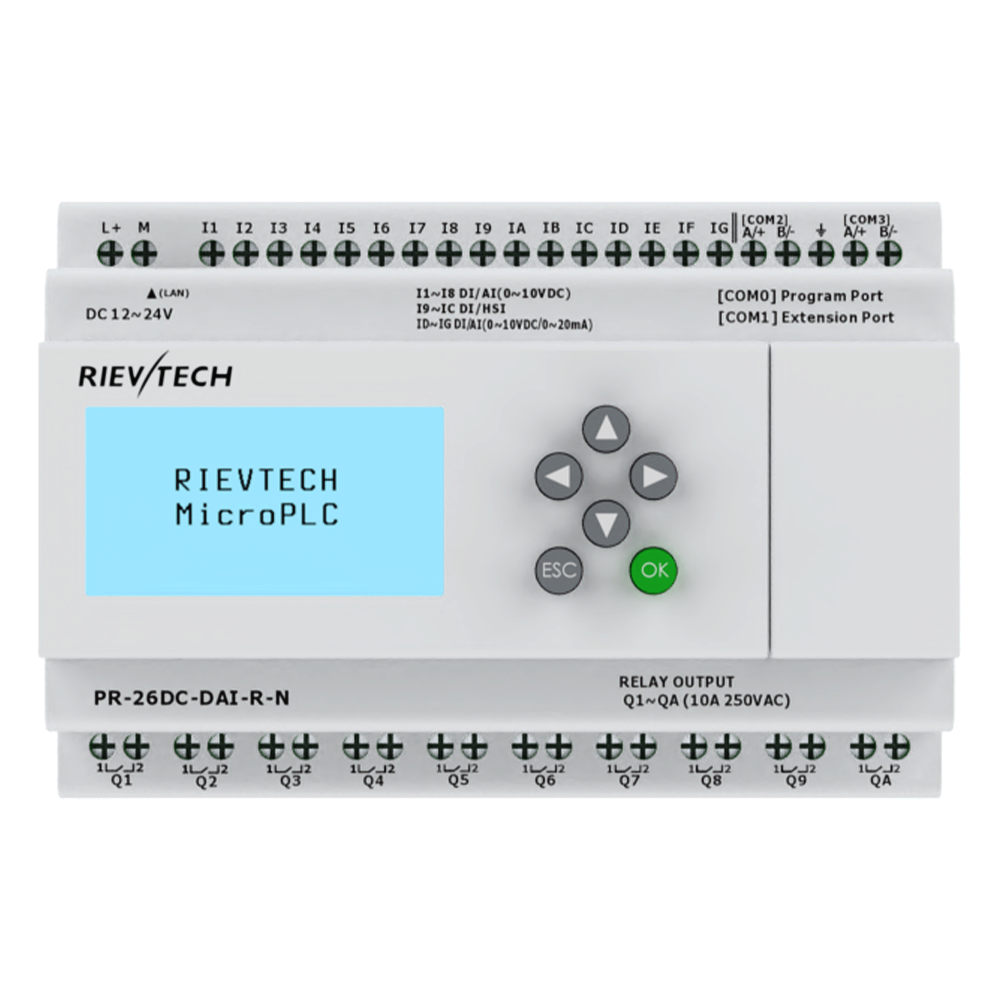

PR-26DC-DAI-R-N

Indeks techniczny

Zasilanie:

Napięcie nominalne

DC 12~24V

Limity operacyjne

DC 10.8~28.8V

Odporność na mikroprzerwy w zasilaniu

Typ. 5 ms

Maks. prąd rozruchowy

Max. 0.5A

Maks. pobierana moc

10W

Ochrona przed odwróceniem polaryzacji

Tak

Parametry wejściowe:

Wejście nr

16 (I1-IG)

Wejście cyfrowe

16 (I1-IG)

Wejście analogowe

8 (I1-I8) (0...10V DC) +4(ID-IG)(0...20mA LUB 0...10V DC, Włącz w oprogramowaniu do programowania)

Wejście cyfrowe i wejścia analogowe (0...10V)10bitów(I1-I8)

Wejścia używane jako wejścia cyfrowe(I1-I8)

Napięcie wejściowe

DC0-28.8V

Sygnal wejściowy0

< 5V DC;<0,08mA

Sygnal wejściowy1

> 8 V DC;>0.12mA

Prąd wejściowy

0,16mA @ 10,8V dc

0.18mA @ 12.0 V dcv

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Czas reakcji

0 do 1 ：Typ. 10,5 ms ；1 do 0 ：Typ. 1,5 ms

Maksymalna częstotliwość zliczania

Typ.：4 HZ

Typ czujnika

Stykowy lub 3-przewodowy PNP

Typ wejścia

Rezystancyjny

Izolacja między zasilaniem a wejściami

Brak

Izolacja między wejściami

Brak

Wejścia używane jako wejścia analogowe (0...10V)( I1-I8)

Zakres pomiarowy

DC 0…10V

Impedancja wejściowa

Min, 24KΩ; Max. 72KΩ

Napięcie wejściowe

28.8 V DC max

Rozdzielczość

10bit, 0.01V

Dokładność przy 25 °C

± (Max.0.02)V

Dokładność przy 55 °C

± (Max.0.04)V

Izolacja między kanałem analogowym a zasilaniem

Brak

Długość kabla

10 m max. ekranowany i skręcony

Cyfrowe i szybkie wejścia (I9--IC)

Wejścia cyfrowe(I9-IC)

Napięcie wejściowe

DC0-28.8V

Sygnal wejściowy0

< 5V DC; <1mA

Sygnal wejściowy1

> 8 V DC;>1,6mA

Prąd wejściowy

2,1mA @ 10,8V dc

2.3mA @ 12.0 V dc

4.6 mA @ 24 V dc

5.5 mA @ 28.8 V dc

Czas reakcji

0 do 1 ：<1 ms ；1 do 0 ：<1 ms

Wejścia o wysokiej prędkości(I9-IC)

Maksymalna częstotliwość zliczania

60kHZ(I9--IC)

Cyfrowe i analogowe (0…10V) & analogowe (0...20mA)(ID-IG)

Wejścia używane jako wejścia cyfrowe(ID-IG)

Napięcie wejściowe

DC0-28.8V

Sygnal wejściowy0

< 5V DC;<0,08mA

Sygnal wejściowy1

> 8 V DC;>0. 12mA

Prąd wejściowy

0,16mA @ 10,8V dc

0.18mA @ 12.0 V dc

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Czas reakcji

0 do 1 ：Typ. 10,5 ms ；1 do 0 ：Typ. 1,5 ms

Maksymalna częstotliwość zliczania

Typ.：4 HZ

Typ czujnika

Stykowy lub 3-przewodowy PNP

Typ wejścia

Rezystancyjny

Izolacja między zasilaniem a wejściami

Brak

Izolacja między wejściami

Brak

Wejścia używane jako wejścia analogowe (0...10V)( ID-IG )

Zakres pomiarowy

DC 0…10V

Impedancja wejściowa

Min, 24KΩ; Max. 72KΩ

Napięcie wejściowe

28.8 V DC max

Rozdzielczość

10bit, 0.01V

Dokładność przy 25 °C

± (Max.0.02)V

Dokładność przy 55 °C

± (Max.0.04)V

Izolacja między kanałem analogowym a zasilaniem

Brak

Długość kabla

10 m max. ekranowany i skręcony

Wejścia używane jako wejścia analogowe (0...20mA)( ID-IG )

Sygnał analogowy

0….20mA prąd

Impedancja wejściowa

260Ω

Rozdzielczość

0.02mA

Dokładność przy 25 °C

0.1mA

Czas cyklu generacji wartości analogowej

Typ. 50 ms

Ochrona przed odwróceniem polaryzacji

tak

Ochrona przed przepięciem

Tak, jeśli napięcie wejściowe jest >6.5V, to automatycznie przełącza się na konfigurację 0--10V

Izolacja między zasilaniem a wejściami

Nie

Długość kabla

<=30M z ekranowanym kablem skręconym (czujnik nieizolowany)

Wyjście (10 wyjść przekaźnikowych)

10A przekaźnik 10 wyjść od Q1 do QA

Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne)

10A 250V AC

Minimalne obciążenie przełączające

6V 1A

Oczekiwana trwałość elektryczna

10⁵ Operacje przy nominalnym obciążeniu rezystancyjnym

Życie mechaniczne

10⁷Operacje w warunkach bez obciążenia

Czas reakcji

Czas pracy: maks. 15 mSec.

Czas wydania: 10 mSec. Max.

Wbudowane zabezpieczenia

Przeciwko zwarciom: Brak

Przeciwko przepięciom i przeciążeniom: Brak

Parametry portów komunikacyjnych:

Port COM0_TTL

Może być używany jako port programowy z kablem RS232 i kablem USB;

Może być również przekształcony w port RS232 za pomocą kabla RS232.

Może być przekształcony w port RS485 za pomocą PRO-RS485.

Uwaga: Należy zdjąć pokrywę rozszerzenia, aby go użyć

Może być używany jako master lub slave modbus

Wbudowany RS485 COM2

1 wbudowany port RS485 (Terminal A+,B-)

Może być używany jako master lub slave modbus

Wbudowany RS485 COM3

1 wbudowany port RS485 (Terminal A+,B-)

Może być używany jako master lub slave modbus

Zewnętrzny RS485 COM1

Należy używać z modułem SR-RS485

Może być używany jako master lub slave modbus

Port Ethernet:

Wbudowany (10M/100M),

1.Może być używany jako program lub komunikacja

2.Może być używany jako master lub slave modbus

Strona serwera monitorowania

Tak

xLogic<--->xLogic(przez Ethernet)

1 xLogic działa jako serwer tcp, może łączyć się z 8 klientami tcp xlogics lub innymi urządzeniami tcp.

xLogic<--->Ethernet/Internet:

1 xLogic działa jako klienci TCP, mogą łączyć się z maksymalnie 8 różnymi serwerami tcp oddzielnie

Inny parametr

Waga

Około 400g
