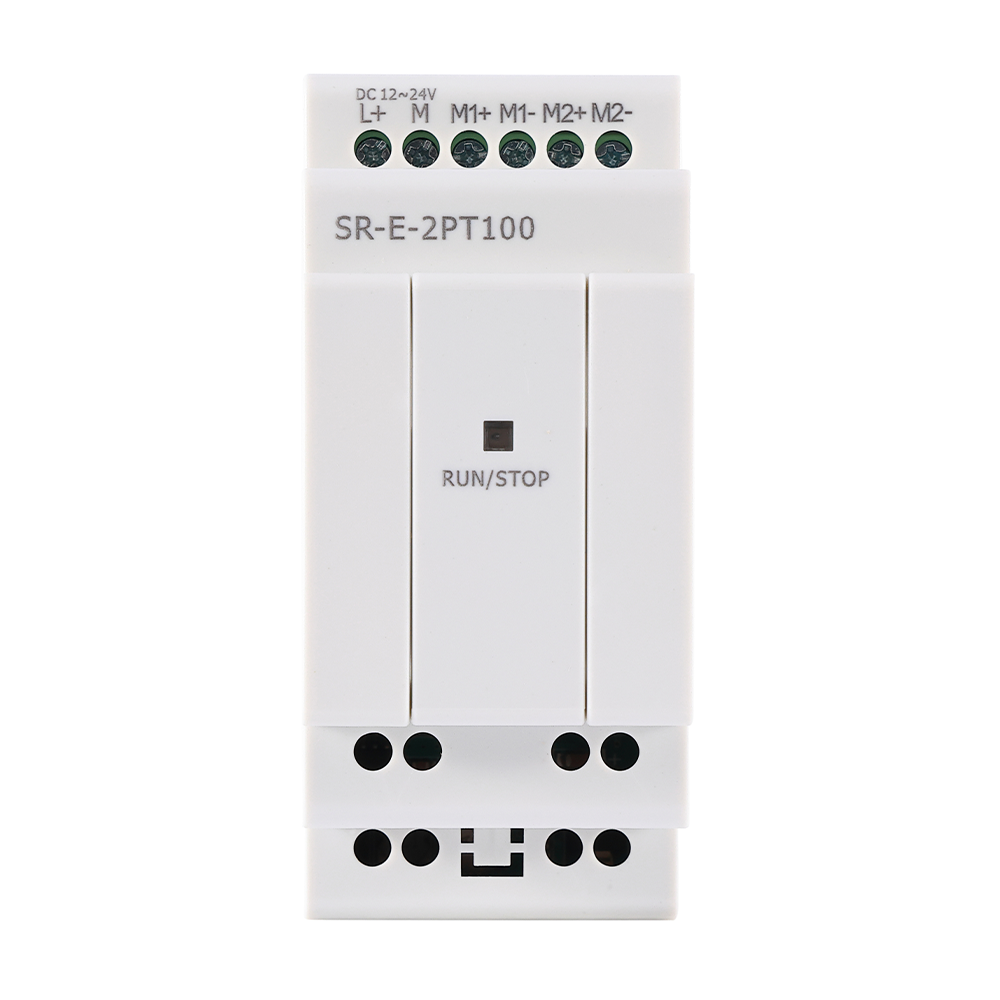

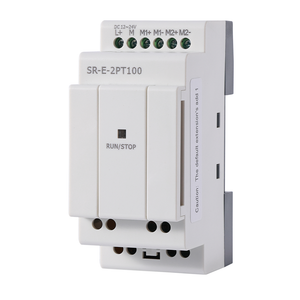

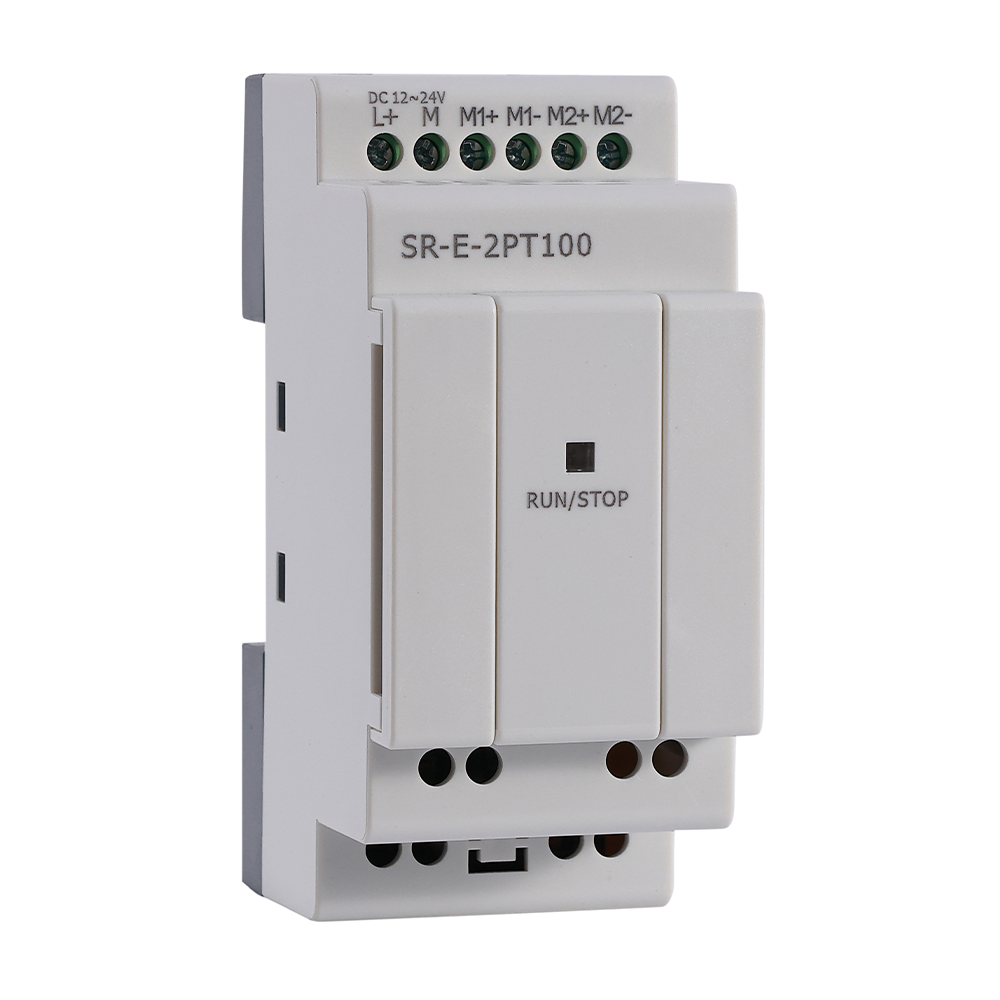

SR-E-2PT100 to moduł rozszerzeń dla procesorów serii SR, dodający 2 wejścia temperatury PT100 — niskokosztowe kanały temperatury do monitorowania HVAC i maszyn.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Maks. 0.25A |
Maks. pobierana moc | 1 W |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 2 (AI1 –AI2) |
Wejście cyfrowe | Brak |
Wejście analogowe | 2 Kanały PT100 |
Rozdzielczość | 0.3℃ |
Zakres pomiarowy | -50℃ do +200℃ |
Parametry wyjściowe: | |
Numer wyjścia | Brak |
Inne parametry: | |
Długość linii (ekranowana i skręcona) | 10 m |
Temperatura pracy. | -20℃-+55℃ |
Temperatura przechowywania. | -40℃-+70℃ |
Waga | 95.9g / 131.9g(opakowanie) |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
Pobierz kartę katalogową produktu
