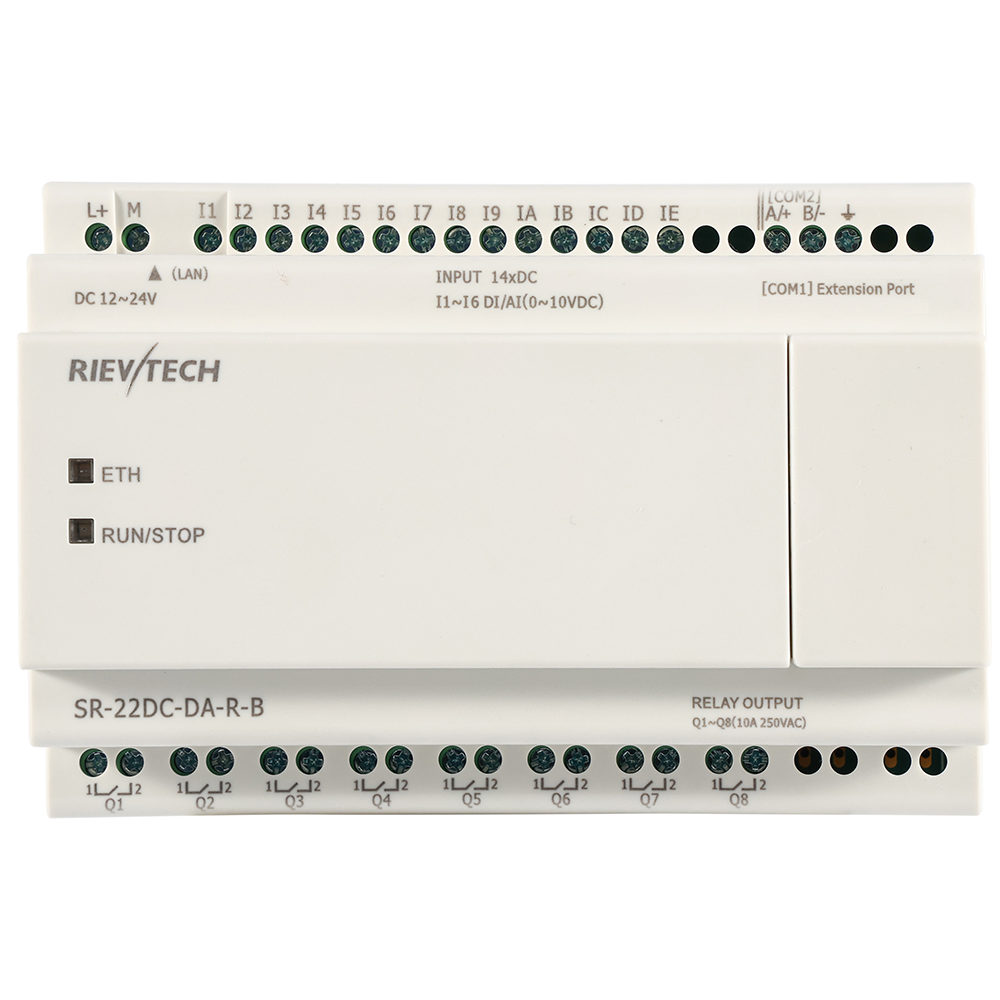

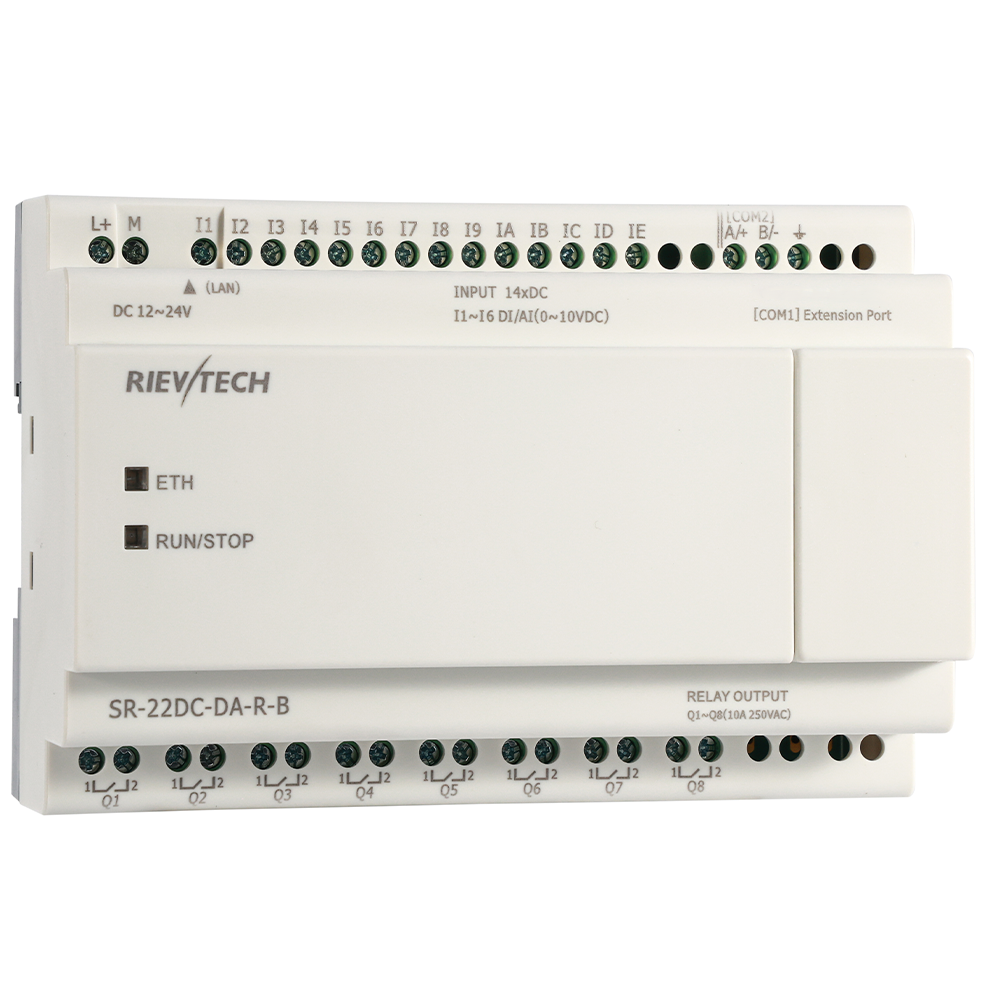

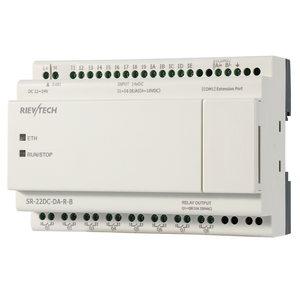

SR-22DC-DA-R-B

Indeks techniczny

Zasilanie:

Napięcie nominalne

DC12-24V /AC24V

Limity operacyjne

DC10.8-28.8V

AC 21.6-26.4V

Odporność na mikroprzerwy w zasilaniu

Typ. 5 ms

Maks. prąd rozruchowy

Maks. 0.4A

Maks. pobierana moc

0.32A (10.8V dc); 0.12A (28.8V dc)

0.28A (24V ac)

Ochrona przed odwróceniem polaryzacji

Tak

Parametry wejściowe:

Wejście nr

14 (I1-IE)

Wejście cyfrowe

14 (I1-IE)

Wejście analogowe

6 (I1-I6) (0...10V DC)

Wejścia cyfrowe(I7-IE)

Napięcie wejściowe

DC 0-28.8V

AC 0-24V

Sygnal wejściowy0

< 5V DC; <1 mA

< 3V AC

Sygnal wejściowy1

> 8V DC; >1.7 mA

> 6V AC

Prąd wejściowy

2,1mA @ 10,8V dc

2.3mA @ 12.0 V dc

4.6 mA @ 24 V dc

5.5 mA @ 28.8 V dc

4.76 mA @ 24 V ac

Czas reakcji

DC12-24V

0 do 1: Typ. 3ms;

1 do 0: Typ. 3ms

AC24V

0 do 1: Typ. 72ms;

1 do 0: Typ. 72ms

Maksymalna częstotliwość zliczania

65k Hz(I9—IC)

Typ czujnika

Stykowy lub 3-przewodowy PNP

Typ wejścia

Rezystancyjny

Izolacja między zasilaniem a wejściami

Brak

Izolacja między wejściami

Brak

Wejścia używane jako wejścia cyfrowe(I1-I6)

Napięcie wejściowe

DC 0-28.8V

AC 0-24V

Sygnal wejściowy0

< 5V DC; <0.09 mA

< 3V AC

Sygnal wejściowy1

> 8V DC; >0.15mA

> 5V AC

Prąd wejściowy

0,16mA @ 10,8V dc

0.18mA @ 12.0 V dc

0.49mA @ 24 V dc

0.62mA @ 28.8 V dc

0.58 mA @ 24 V ac

Czas reakcji

DC12-24V

0 do 1: Typ. 5 ms;

1 do 0: Typ. 5 ms

AC24V

0 do 1: Typ. 40ms

1 do 0: Typ. 40ms

Maksymalna częstotliwość zliczania

Typ.：4 HZ

Typ czujnika

Stykowy lub 3-przewodowy PNP

Typ wejścia

Rezystancyjny

Izolacja między zasilaniem a wejściami

Brak

Izolacja między wejściami

Brak

Wejścia używane jako wejścia analogowe(I1-I6)

Zakres pomiarowy

DC 0---10V

Impedancja wejściowa

Min, 24KΩ; Max. 72KΩ

Napięcie wejściowe

28.8 V DC max

Rozdzielczość

10bit, 0.01V

Dokładność przy 25 °C

± (Max.0.2)V

Izolacja między kanałem analogowym a zasilaniem

Brak

Długość kabla

10 m max.  ekranowany i skręcony

Parametry wyjściowe:

Numer wyjścia

8 (Q1-Q8)

Typ wyjścia

Wyjście przekaźnikowe

Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne)

10A,250V AC

Minimalne obciążenie przełączające

6V 1A

Wytrzymałość elektryczna (360ops/h)

10⁵ (w temperaturze pokojowej)

Wytrzymałość mechaniczna 10,800ops/h

10⁷(w temperaturze pokojowej)

Czas reakcji

Czas pracy: maks. 15 mSec.

Czas wydania: 10 mSec. Max.

Wbudowane zabezpieczenia

Przeciwko zwarciom: Brak

Przeciwko przepięciom i przeciążeniom: Brak

Częstotliwość przełączania:

Mechanizm

10Hz

Rezystor/lekki ładunek

2Hz

Wrażliwy ładunek

0.5Hz

Stan wskaźnika LED:

ETH

(Wskaźnik komunikacji Ethernet)

ETH_LINK: Zielony (oznacza, że połączenie sieciowe zostało nawiązane.)

ETH_DATA: Migająca żółta (oznacza, że dane komunikacyjne są przesyłane.)

URUCHOM/ZATRZYMAJ

(Wskaźnik uruchomienia/zatrzymania PLC)

Zielony: status URUCHOM

Czerwony: status ZATRZYMANE

Inne parametry:

Waga

250g
