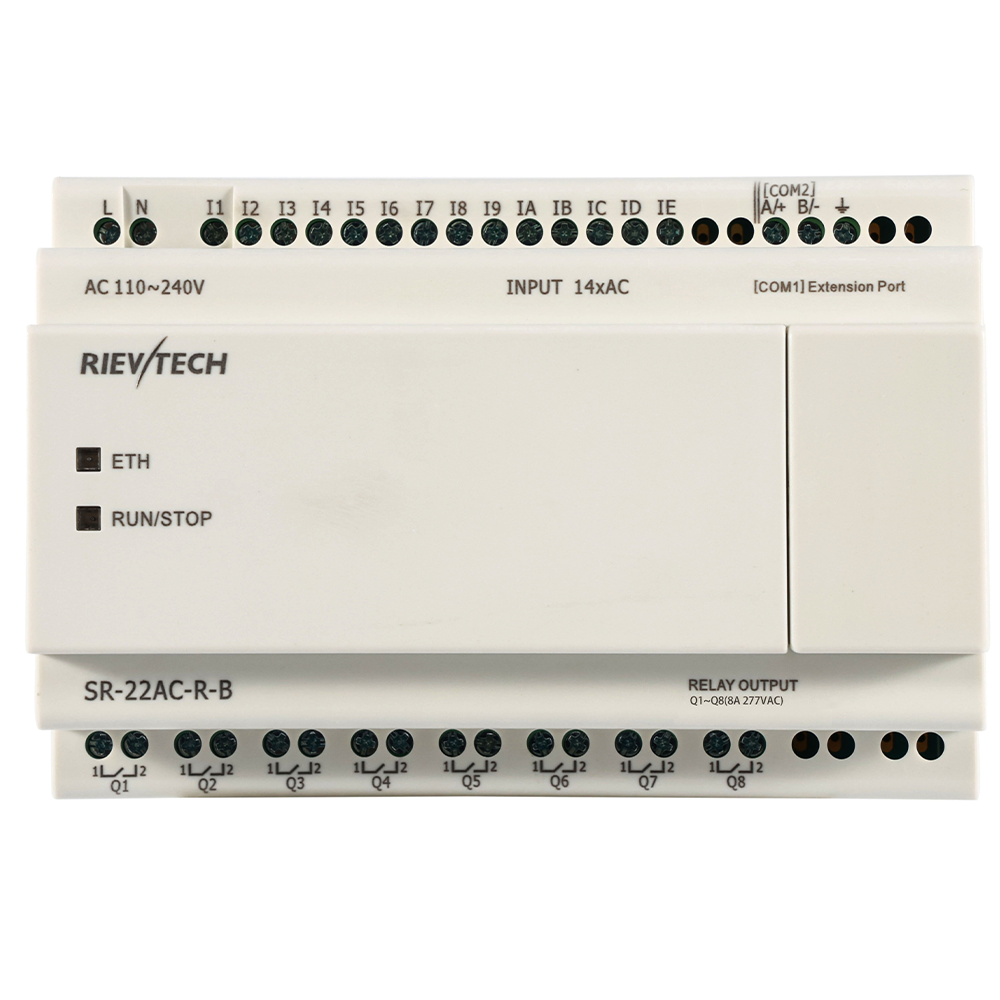

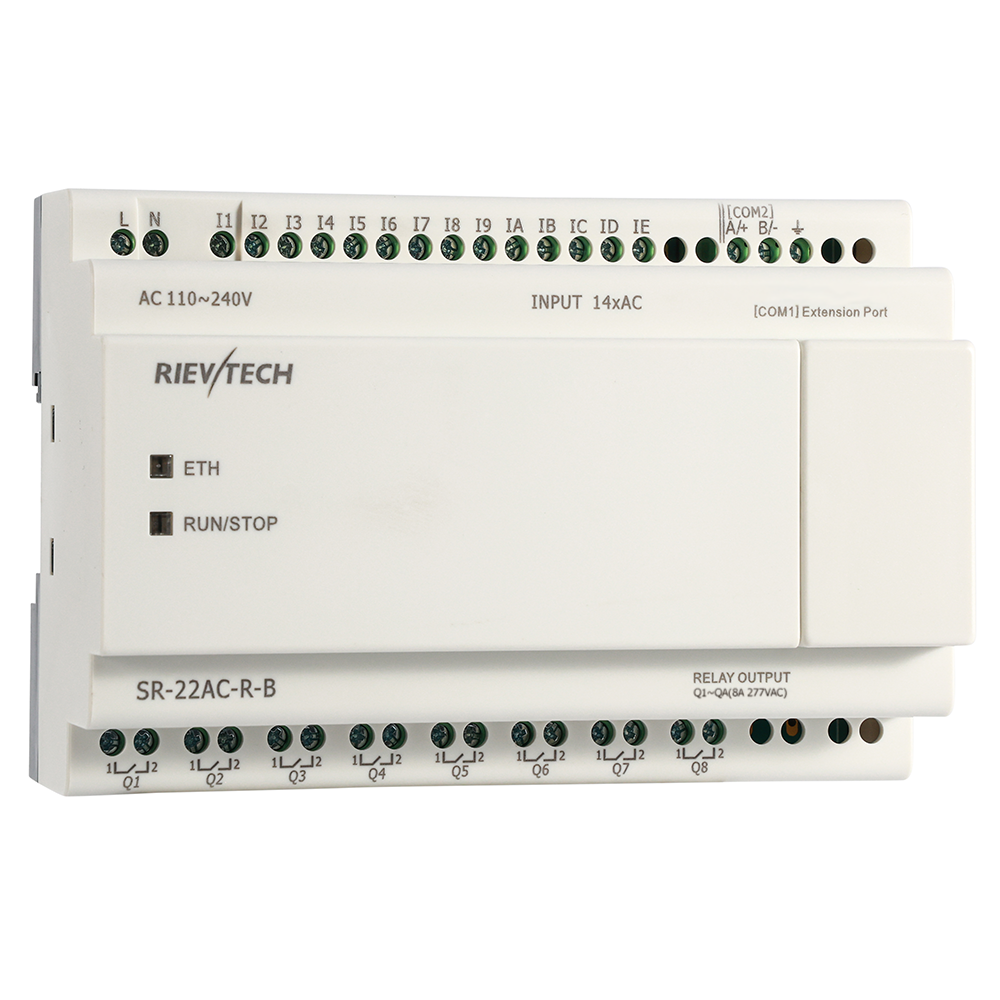

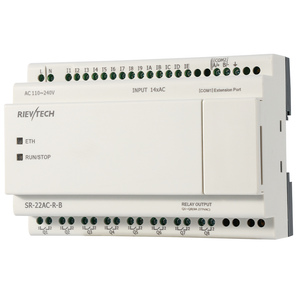

SR-22AC-R-B
Zasilanie: AC 110V-240V
Wejście: 14 DI(AC)
Wyjście: 8 przekaźników
Ethernet
Modbus RTU/ASCII, Modbus TCP
SR-22AC-R-B to inteligentny przekaźnik 22-punktowy z 14 wejściami AC, 8 wyjściami przekaźnikowymi i wbudowanym Ethernetem — zaawansowane sterowanie przekaźnikiem inteligentnym dla maszyn zasilanych AC.
SPECYFIKACJE OGÓLNE
Timery : 512
Liczniki: 512
Bloki funkcyjne: 512
Temperatura pracy: -20℃~+55℃
Przechowywanie: -40℃~+70℃
Ochrona: IP20 (Nie wodoszczelny)
Dokładność RTC: MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień: 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Wymiary : 133*90*60 (Jednostka, mm）
Certyfikat: CE
Instalacja: szyna DIN 35mm lub śruba do montażu
Modyfikacja parametrów za pomocą klawiatury LCD: Nie
Obsługiwany język programowania: FBD & Ladder
Pojemność rozszerzenia: 3 moduły (SR-E)
Ochrona hasłem: ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny: 2 porty RS485 (COM1 zewnętrzny - SR-RS485, COM2 wbudowany), 1 port Ethernet (10M)
Protokół komunikacyjny: Modbus RTU, Modbus TCP
Indeks techniczny | ||
Zasilanie: | ||
Napięcie nominalne | AC110V-240V | |
Limity operacyjne | AC85-265 V | |
Główny zakres częstotliwości | 47-63Hz | |
Maks. pobierana moc | 80mA (85V ac); 40mA (265V ac) | |
Odporność na przepięcia | 1780V AC | |
Ochrona przed odwróceniem polaryzacji | Tak | |
Parametry wejściowe: | ||
Wejście nr | 14 (I1-IE) | |
Wejście cyfrowe | 14 (I1-IE) | |
Wejście analogowe | Brak | |
Napięcie wejściowe | AC110-240V | |
Sygnal wejściowy0 | AC0-40V; <0.03mA | |
Sygnal wejściowy1 | AC79-240V; >0.06mA | |
Czas reakcji wejścia | Czas opóźnienia przy 0 do 1： 120V AC: Typ. 30 ms 240V AC: Typ. 20 ms Czas opóźnienia przy 1 do 0： 120V AC: Typ. 130 ms 240V AC: Typ. 120 ms | |
Maksymalna częstotliwość zliczania | Typ. 2Hz | |
Typ czujnika | Stykowy lub 3-przewodowy PNP | |
Izolacja między zasilaniem a wejściami | Brak | |
Izolacja między wejściami | Brak | |
Ochrona przed odwróceniem polaryzacji | Tak | |
Parametry wyjściowe: | ||
Numer wyjścia | 8 (Q1-Q8) | |
Typ wyjścia | Wyjście przekaźnikowe | |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | 8A,277V AC | |
Minimalne obciążenie przełączające | 6V 1A | |
Wytrzymałość elektryczna (360ops/h) | 105 (w temperaturze pokojowej) | |
Wytrzymałość mechaniczna 10,800ops/h | 107(w temperaturze pokojowej) | |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. | |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciwko przepięciom i przeciążeniom: Brak | |
Częstotliwość przełączania: | ||
Mechanizm | 10Hz | |
Rezystor/lekki ładunek | 2Hz | |
Wrażliwy ładunek | 0.5Hz | |
Stan wskaźnika LED: | ||
ETH (Wskaźnik komunikacji Ethernet) | ETH_LINK: Zielony (oznacza, że połączenie sieciowe zostało nawiązane.) | |
ETH_DATA: Migająca żółta (oznacza, że dane komunikacyjne są przesyłane.) | ||
URUCHOM/ZATRZYMAJ (Wskaźnik uruchomienia/zatrzymania PLC) | Zielony: status URUCHOM Czerwony: status ZATRZYMANE | |
Inne parametry: | ||
Waga | 250g | |
