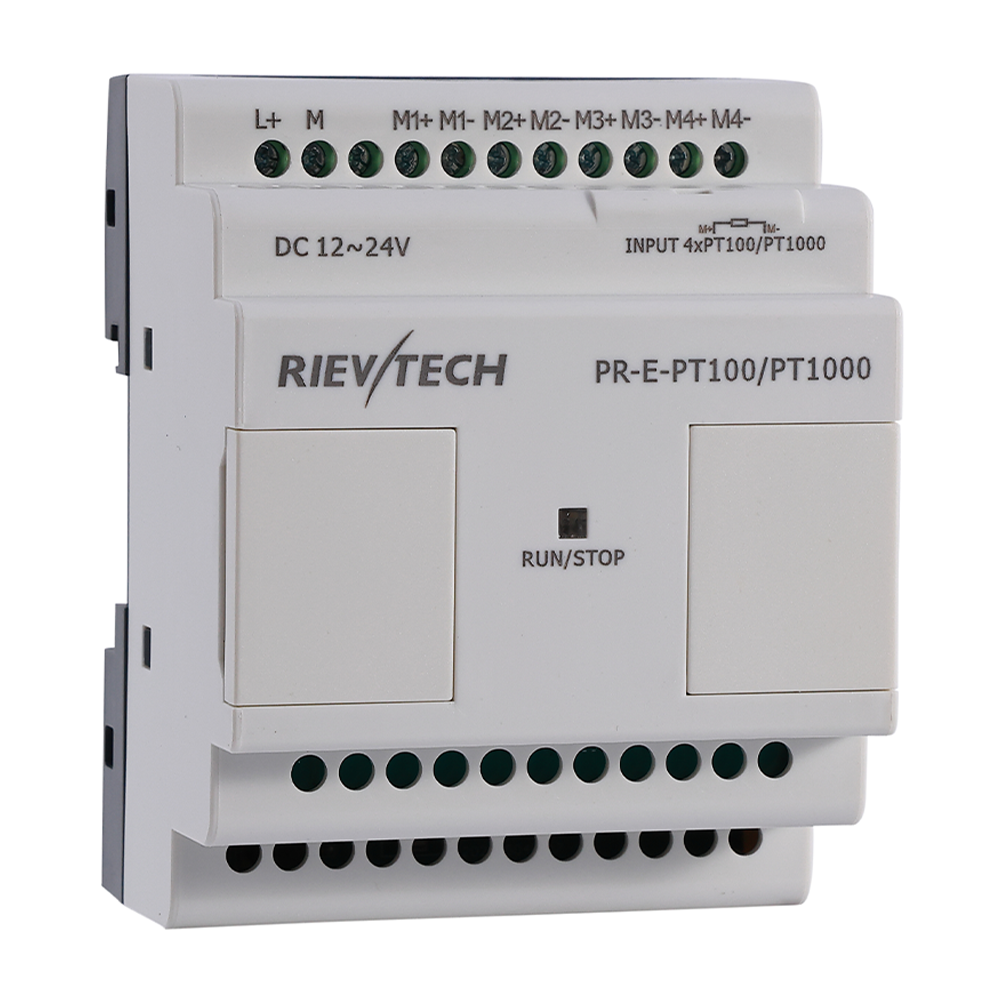

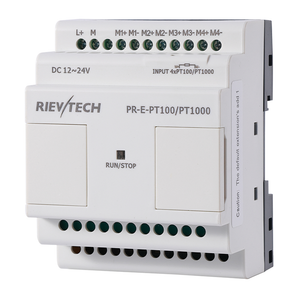

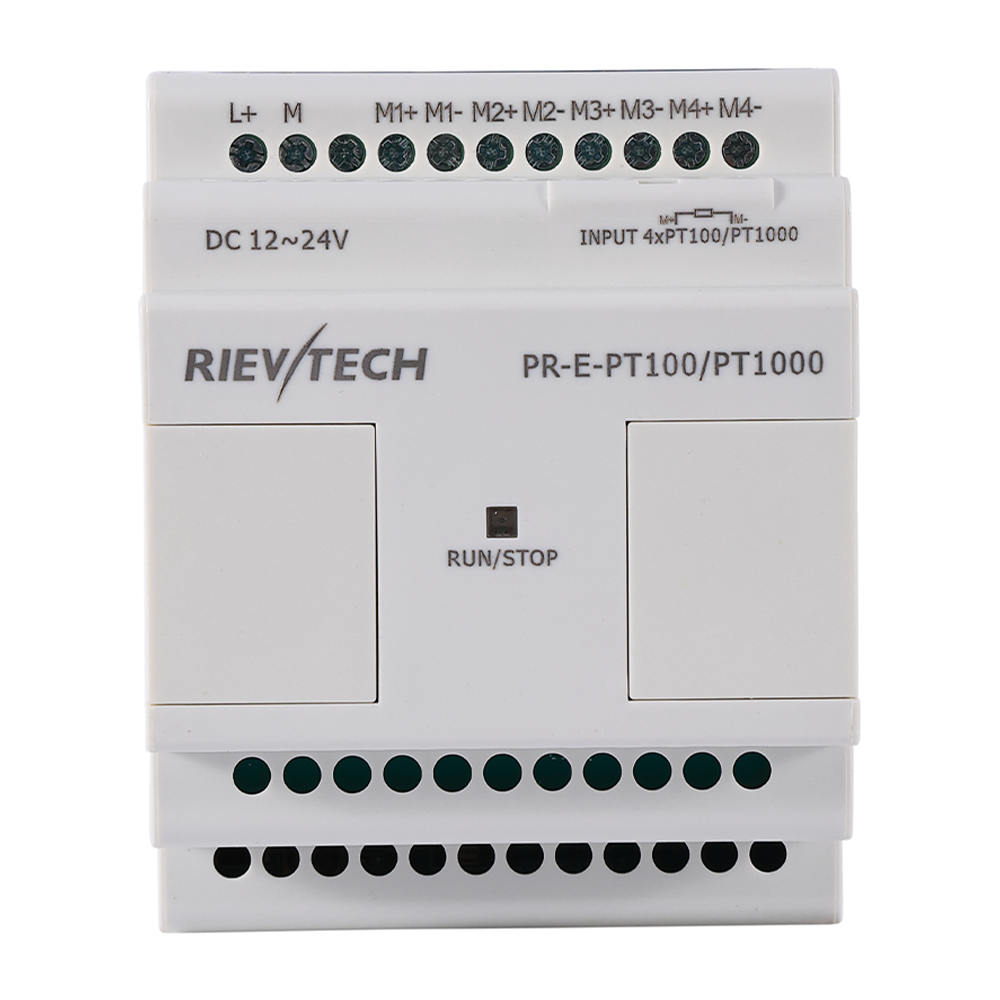

PR-E-PT100/PT1000 jest modułem rozszerzającym, który dodaje 4 wejścia temperatury PT100/PT1000 do procesorów serii PR — precyzyjne monitorowanie temperatury do kontroli procesów.
Specyfikacje
| Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Maks. 0.25A |
Maks. pobierana moc | 1 W |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 4 (AI1 –AI4) |
Wejście cyfrowe | Brak |
Wejście analogowe | 4 Kanały PT100/PT1000 (Włącz w oprogramowaniu) |
Rozdzielczość | 0.3℃ |
Dokładność przy 25 °C | Max. ± 1℃ |
Zakres pomiarowy | -50℃ do +200℃ |
Parametry wyjściowe: | |
Numer wyjścia | Brak |
Inne parametry: | |
Długość linii (ekranowana i skręcona) | 10 m |
Temperatura pracy. | -20℃ do 55℃ |
Temperatura przechowywania. | -40℃ do 70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
Pobierz kartę katalogową produktu
Powiązane aplikacje
Ten kontroler jest powszechnie stosowany w poniższych maszynach. Przeczytaj przypadek zastosowania dla używanego sprzętu i logiki sterowania:Sterowanie temperaturą PID.
