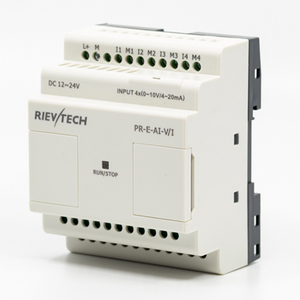

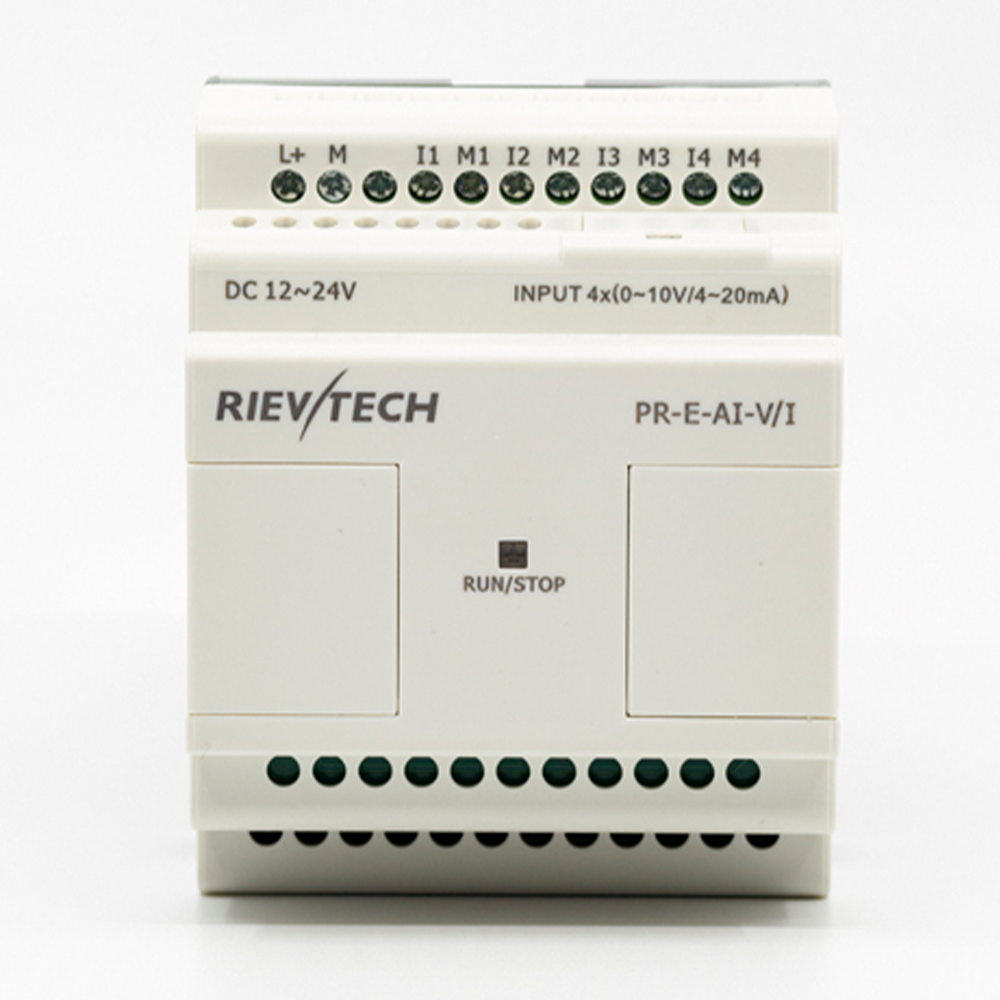

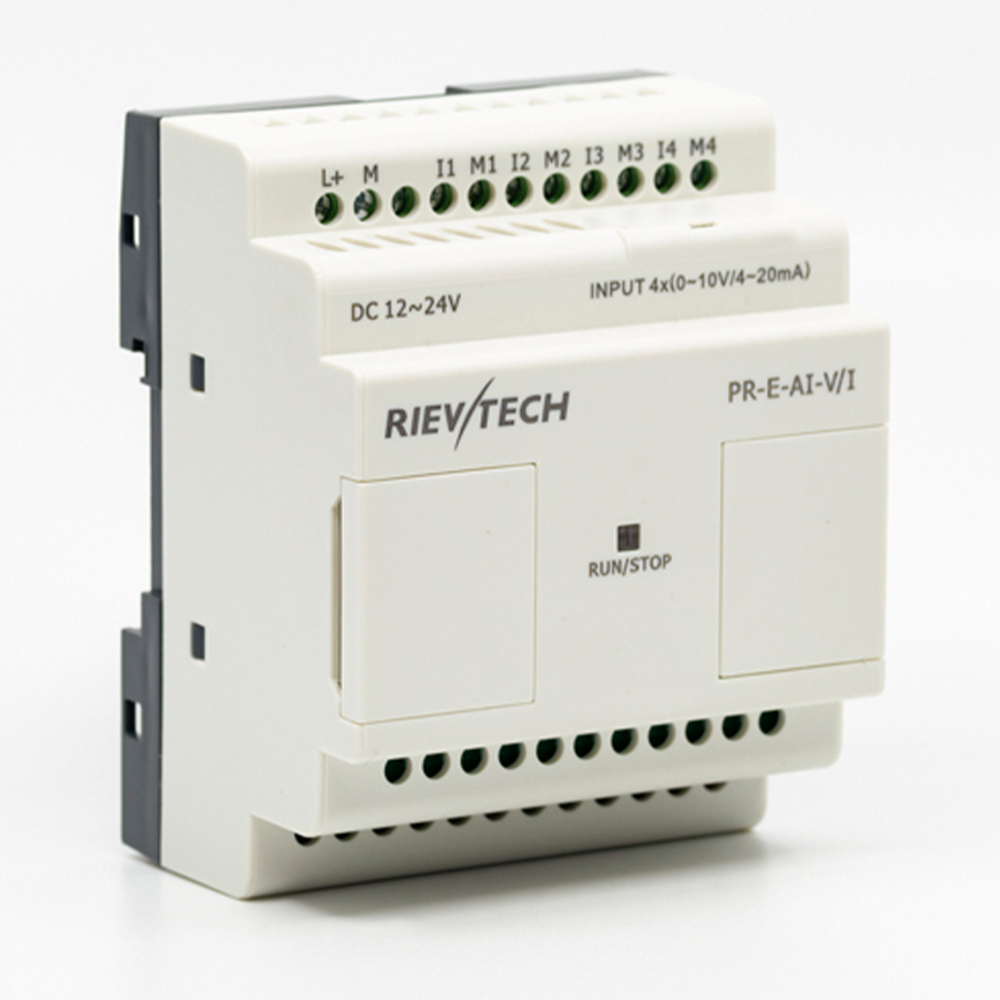

PR-E-AI-V/I to moduł rozszerzeń dodający 4 analogowe kanały wejściowe (0-10V/0-20mA) do procesorów serii PR — elastyczne rozszerzenie analogowe dla sygnałów procesowych.
Różnice między PR-E-4AI-V/I a podobnymi modułami rozszerzeń:
PR-E-AI-V/I to moduł analogowy o wysokiej precyzji z rozdzielczością 1mV dla sygnałów napięciowych i 0.003mA dla sygnałów prądowych.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Maks. 0.25A |
Maks. pobierana moc | 1 W |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 4 |
Wejście cyfrowe | Brak |
Wejście analogowe | 4 (AI1-AI4) |
Sygnał analogowy | DC 0…10V/ 0...20mA (Włącz oprogramowanie do programowania) |
Rozdzielczość | Napięcie: 0~10V Rozdzielczość: 1mV Dokładność: ± 0.3% Prąd: 0~20mA Rozdzielczość: 0.003mA Dokładność: (test w temperaturze otoczenia 25 °) ± 0.5%（4mA≤ AI ≤ 20mA) ± 1.5%（1mA≤ AI ＜4mA) |
Wewnętrzna wartość i relacja sygnału | AI*1(0..10000)= V1(0...10V)=I1(0...20mA) *= Adres rozszerzenia. |
Czas cyklu generacji wartości analogowej | Typ. 50 ms |
Parametry wyjściowe: | |
Numer wyjścia | Brak |
Inne parametry: | |
Długość linii (ekranowana i skręcona) | Max. 10 m |
Montaż | Na szynie DIN 35-mm, szerokość 4 WM, lub montaż na ścianie |
Temperatura pracy. | -20℃-+55℃ |
Temperatura przechowywania. | -40℃-+70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
