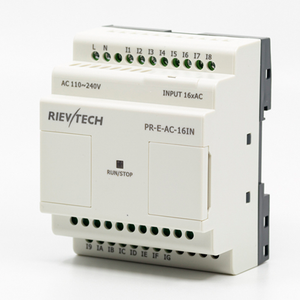

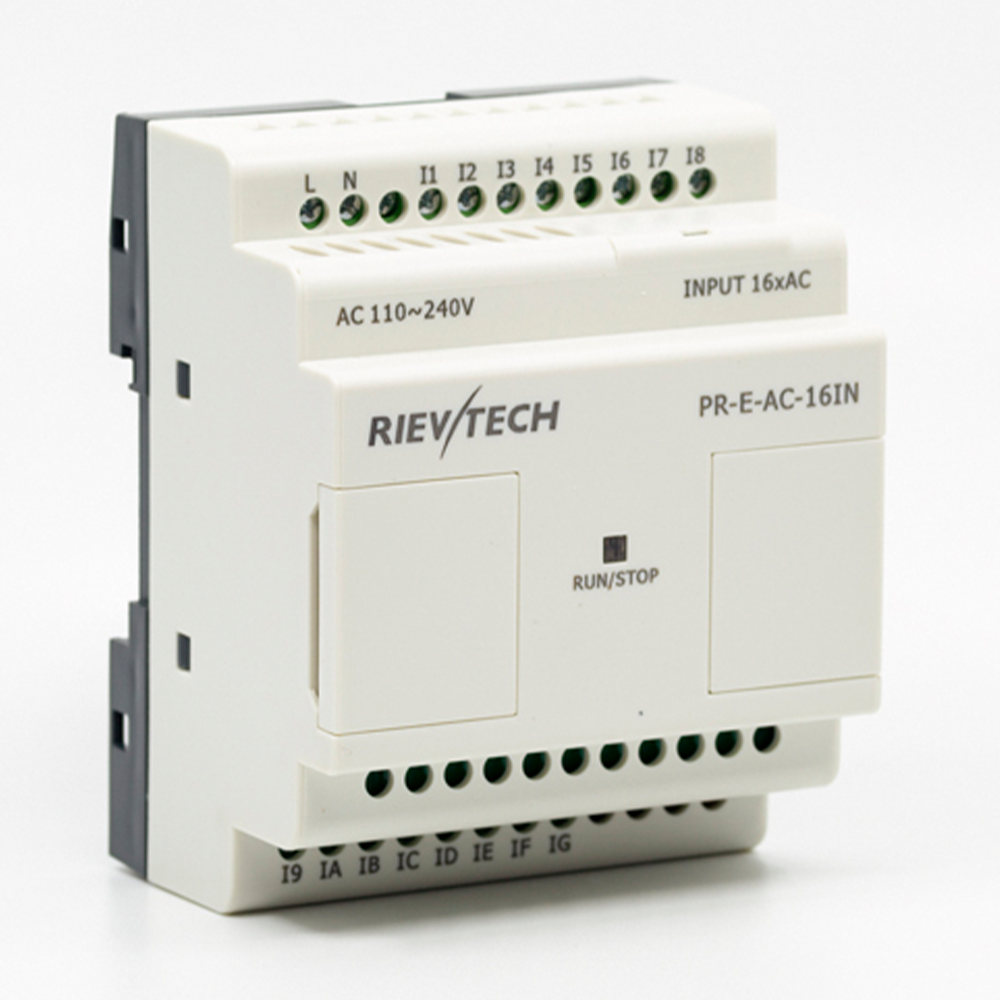

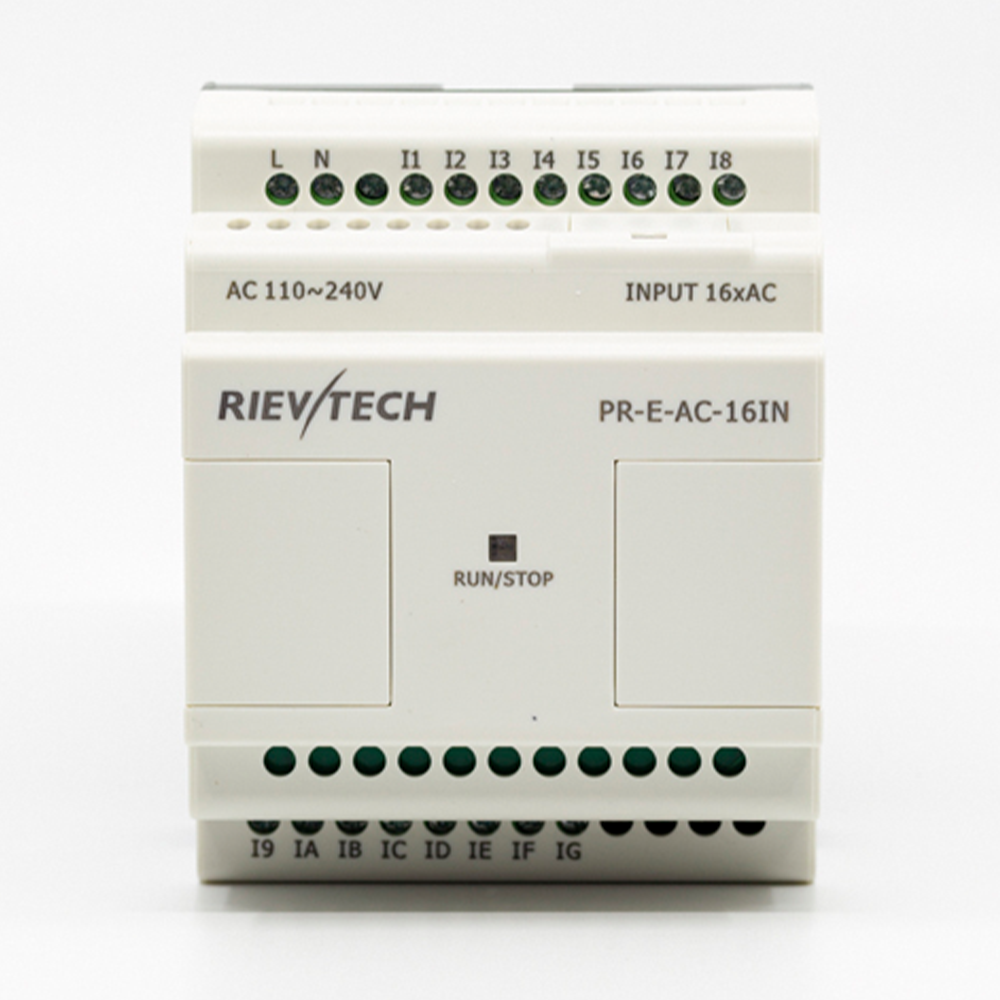

PR-E-AC-16IN to moduł rozszerzeń dodający 16 cyfrowych wejść AC do procesorów serii PR — monitoruj wiele kontaktów w terenie ekonomicznie.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | AC110V-240V |
Limity operacyjne | AC85 - 265 V |
Główny zakres częstotliwości | 47-63Hz |
Maks. pobierana moc | 38mA (85V ac); 28mA (265V ac) |
Odporność na przepięcia | 1780V AC |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 16 (I1-IG) |
Wejście cyfrowe | 16 (I1-IG) |
Wejście analogowe | Brak |
Napięcie wejściowe | AC110-240V |
Sygnal wejściowy0 | AC0-40V；<0.03mA |
Sygnal wejściowy1 | AC79-240V；>0.06mA |
Czas reakcji wejścia | Czas opóźnienia przy 0 do 1： 120V AC ：Typ. 50 ms 240V AC ：Typ. 30 ms Czas opóźnienia przy 1 do 0： 120V AC ：Typ. 190 ms 240V AC ：Typ. 100 ms |
Maksymalna częstotliwość zliczania | Typ. 4Hz |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wyjściowe: | |
Numer wyjścia | Brak |
Inne parametry: | |
Temperatura pracy | -20℃-+55℃ |
Temperatura przechowywania | -40℃-+70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
