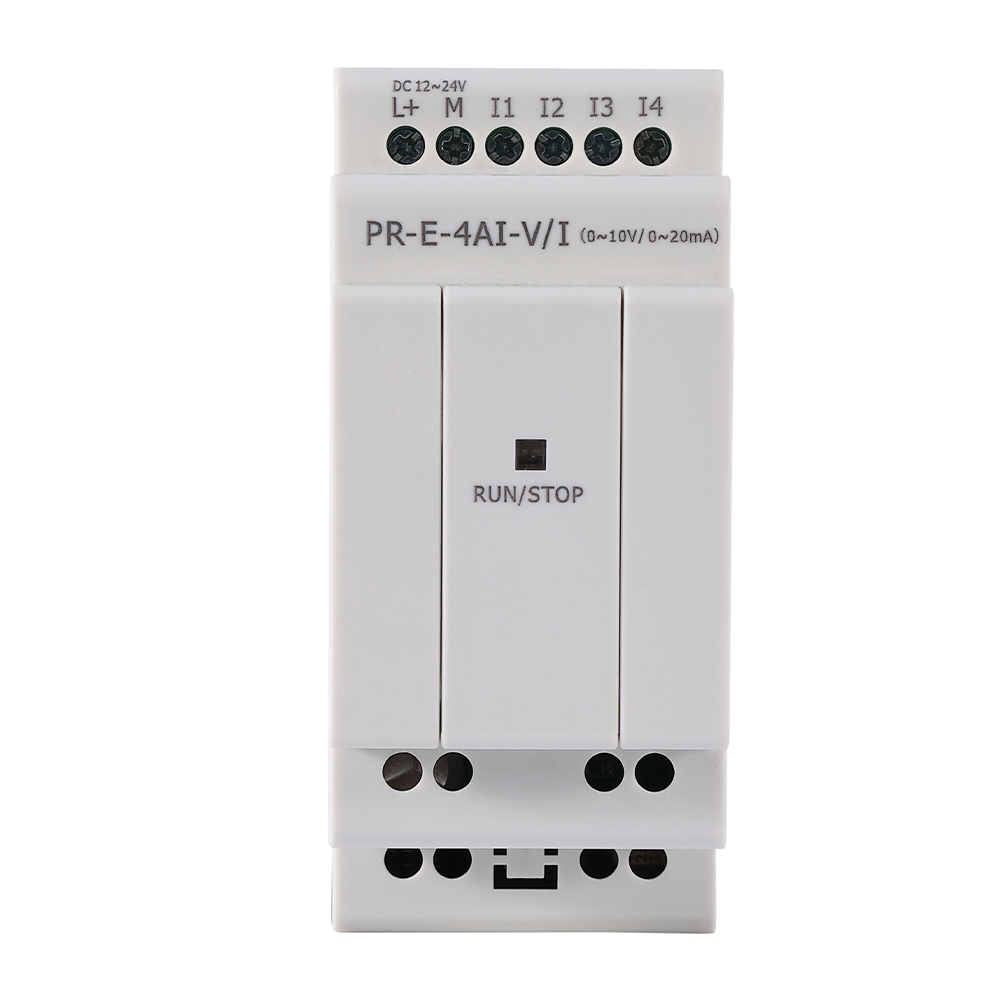

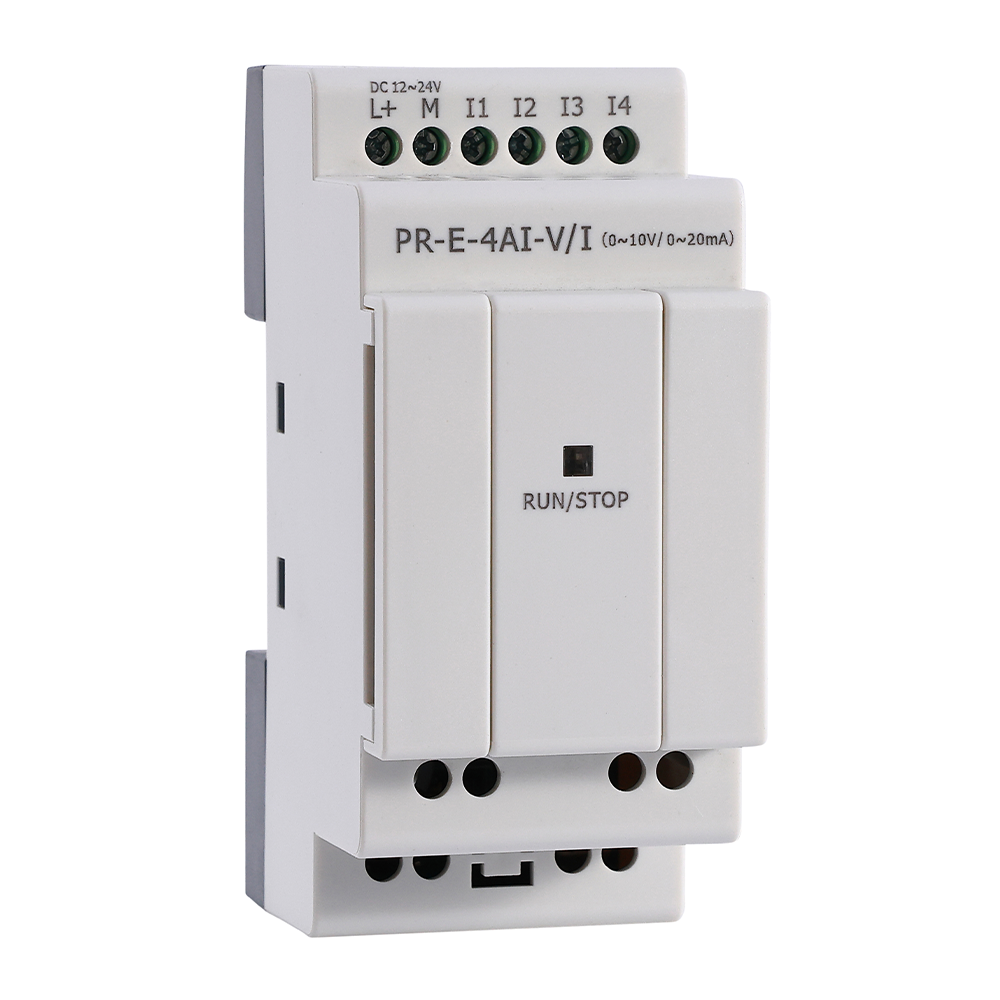

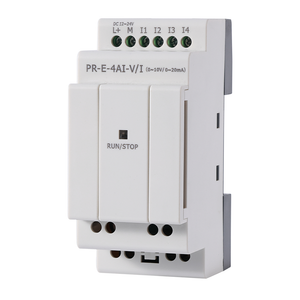

PR-E-4AI-V/I to moduł rozszerzeń dodający 4 wejścia analogowe (0-10V lub 0-20mA) do CPU serii PR — wprowadź czujniki i nadajniki do swojej logiki sterującej.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Max. 0.1A |
Maks. pobierana moc | 1 W |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 4(I1-I4) |
Wejście cyfrowe | Brak |
Wejście analogowe | 4 (AI1-AI4) |
Sygnał analogowy | DC 0…10V/ 0..20mA (Włącz oprogramowanie do programowania) |
Rozdzielczość | 0.01V/0.02mA |
Dokładność przy 25 °C | 0.1V/0.1mA |
Wewnętrzna wartość i relacja sygnału | AI*1(0..1000)= V1(0...10V)=I1(0...20mA) *= Adres rozszerzenia. |
Czas cyklu generacji wartości analogowej | Typ. 50 ms |
Parametry wyjściowe: | |
Numer wyjścia | Brak |
Inne parametry: | |
Długość linii (ekranowana i skręcona) | Max. 10 m |
Montaż | Na szynie DIN 35 mm, szerokość 4 WM, lub montaż na ścianie |
Temperatura pracy. | -20℃-+55℃ |
Temperatura przechowywania. | -40℃-+70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
