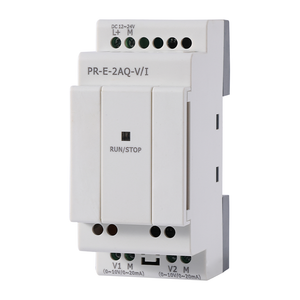

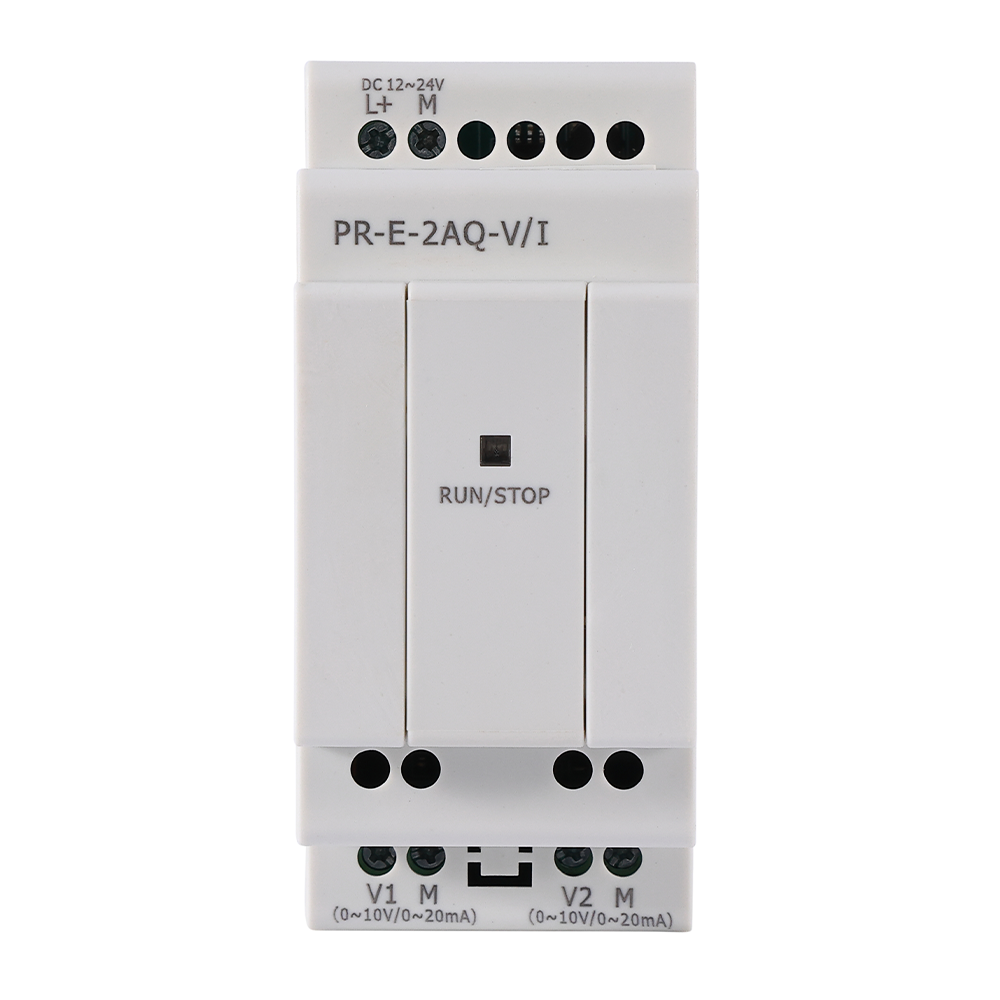

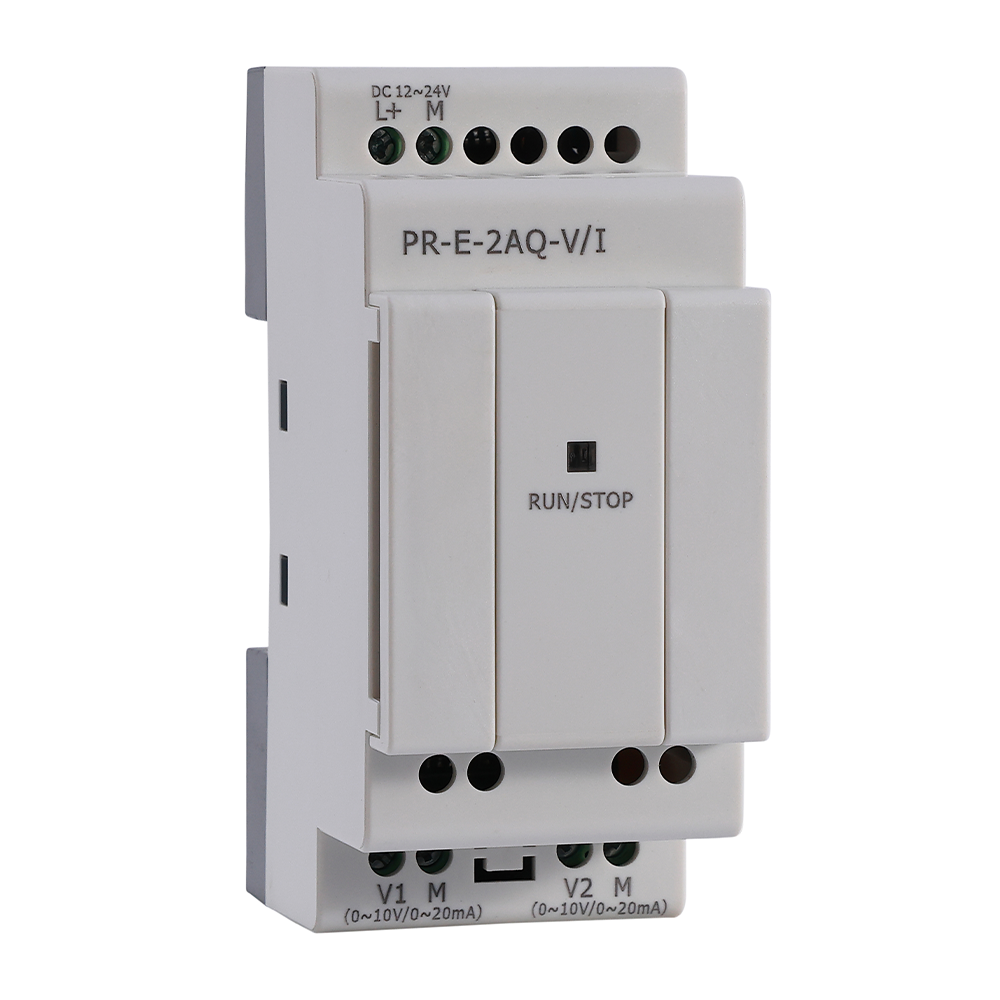

PR-E-2AQ-V/I to moduł rozszerzający, który dodaje 2 wyjścia analogowe (0-10V lub 0-20mA) do procesorów serii PR — wysyłaj wartości zadane i sygnały do napędów, zaworów i falowników.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Maks. 0.25A |
Maks. pobierana moc | 1.8W |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | Brak |
Parametry wyjściowe: | |
Numer wyjścia | 2(AQ1-AQ2) |
Sygnał wyjściowy | DC 0…10V/ 0..20mA (Włącz w oprogramowaniu) |
Wewnętrzna wartość i relacja sygnału | AQ*1(0..1000)= V1(0...10V)=I1(0...20mA) AQ*2(0..1000)= V2(0...10V)=I2(0...20mA) *= Adres rozszerzenia. |
Rozdzielczość | 0.01V lub 0.02mA |
Dokładność przy 25 °C | 0.02V lub 0.05mA |
Inne parametry: | |
Montaż | Na szynie DIN 35-mm, szerokość 4 WM, lub montaż na ścianie |
Temperatura pracy. | -20℃-55℃ |
Temperatura przechowywania. | -40℃-70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
