PR-E-16DC-DA-TN
Zasilanie: DC 12-24V
Wejście: 4 DI/AI(0-10V) + 4 DI
Wyjście: 8 tranzystorów (PNP)

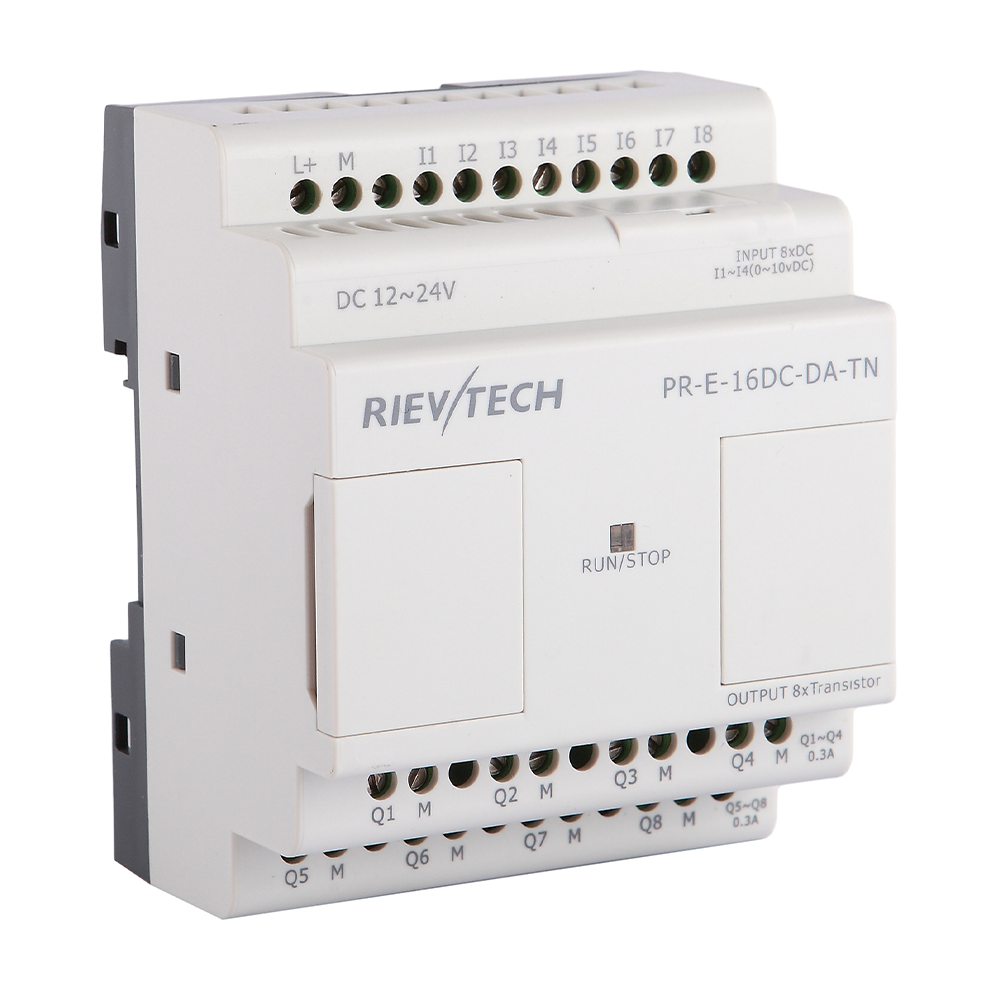

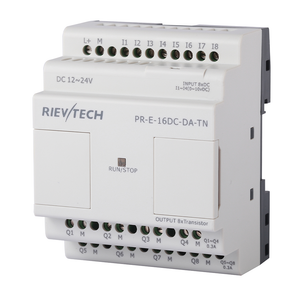

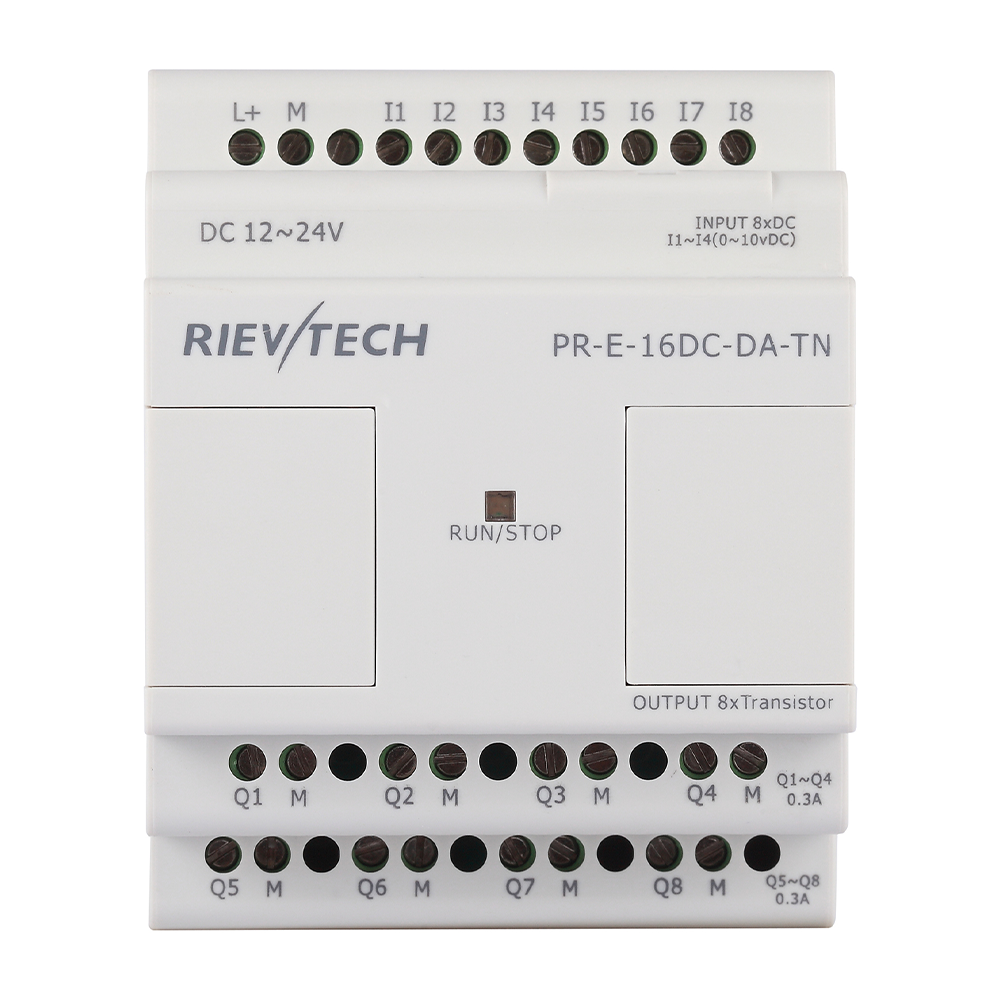

PR-E-16DC-DA-TN to moduł rozszerzeń dla procesorów PR, dodający 4 mieszane kanały AI/DI, 4 wejścia cyfrowe oraz 8 wyjść tranzystorowych (PNP).
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Maks. 0.4A |
Maks. pobierana moc | 3.5W (10.8V DC); 4.5W (28.8V DC) |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 8 (I1-I8) |
Wejście cyfrowe | 8 (I1-I8) |
Wejście analogowe | 4 (I1-I4) (0...10V DC) |
Wejścia cyfrowe (I5-I8) | |
Napięcie wejściowe | DC0-28.8V |
Sygnał wejściowy 0 | < 5V DC; <1mA |
Sygnał wejściowy 1 | > 8 V DC; >1.7mA |
Prąd wejściowy | 2.3mA przy 10.8V DC |
Czas reakcji | 0 do 1: <1 ms; 1 do 0: <1 ms |
Maksymalna częstotliwość zliczania | 4 Hz (I5--I8) |
Typ czujnika | Styk lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia cyfrowe(I1-I4) | |
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC;<0.1mA |
Sygnal wejściowy1 | > 8 V DC;>0.3mA |
Prąd wejściowy | 0.4mA @ 10.8V dc 0.5mA @ 12.0 V dc 1.2mA @ 24 V dc 1.5mA @ 28.8 V dc |
Czas reakcji | 0 do 1: Typ. 1.5 ms ; 1 do 0 : Typ. 1.5 ms |
Maksymalna częstotliwość zliczania | Typ.：4 HZ |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia analogowe(I1-I4) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ |
Napięcie wejściowe | 28.8 V DC max |
Rozdzielczość | 9bit ,0.015V |
Dokładność przy 25 °C | ± (Max.0.2)V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Parametry wyjściowe: | |
Numer wyjścia | 8 (Q1-Q8) |
Typ wyjścia | Tranzystor (PNP) |
| Napięcie przebicia | DC 5-30V |
| Napięcie nominalne | ≤ Napięcie zasilania |
| Prąd nominalny | Max. 0.3 A na kanał |
| Max. prąd przebicia | 0.65 A |
| Spadek napięcia | < 2 V dla I = 0.3 A (w stanie 1) |
| Czas reakcji | Zadziałanie ≤70 ms Zwolnienie ≤ 70 ms |
| Częstotliwość (Hz) | obciążenie rezystancyjne: 10 Hz obciążenie indukcyjne: 0.5 Hz |
| Wbudowane zabezpieczenia | Przeciw przeciążeniom i zwarciom: Nie Przeciw przepięciom (*): Nie |
| Izolacja galwaniczna | Brak |
Inne parametry: | |
Temperatura pracy | -20℃-+55℃ |
Temperatura przechowywania | -40℃-+70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
