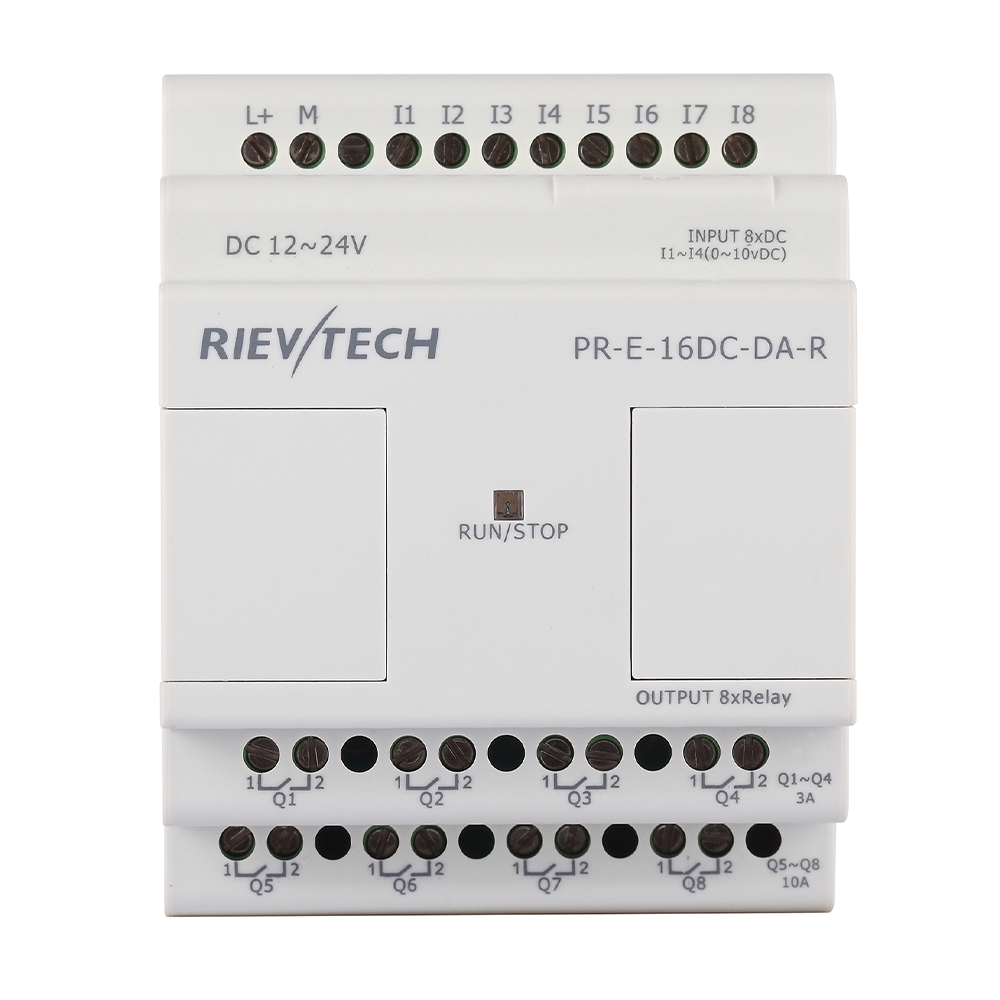

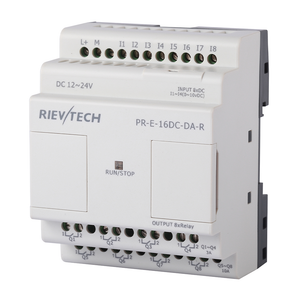

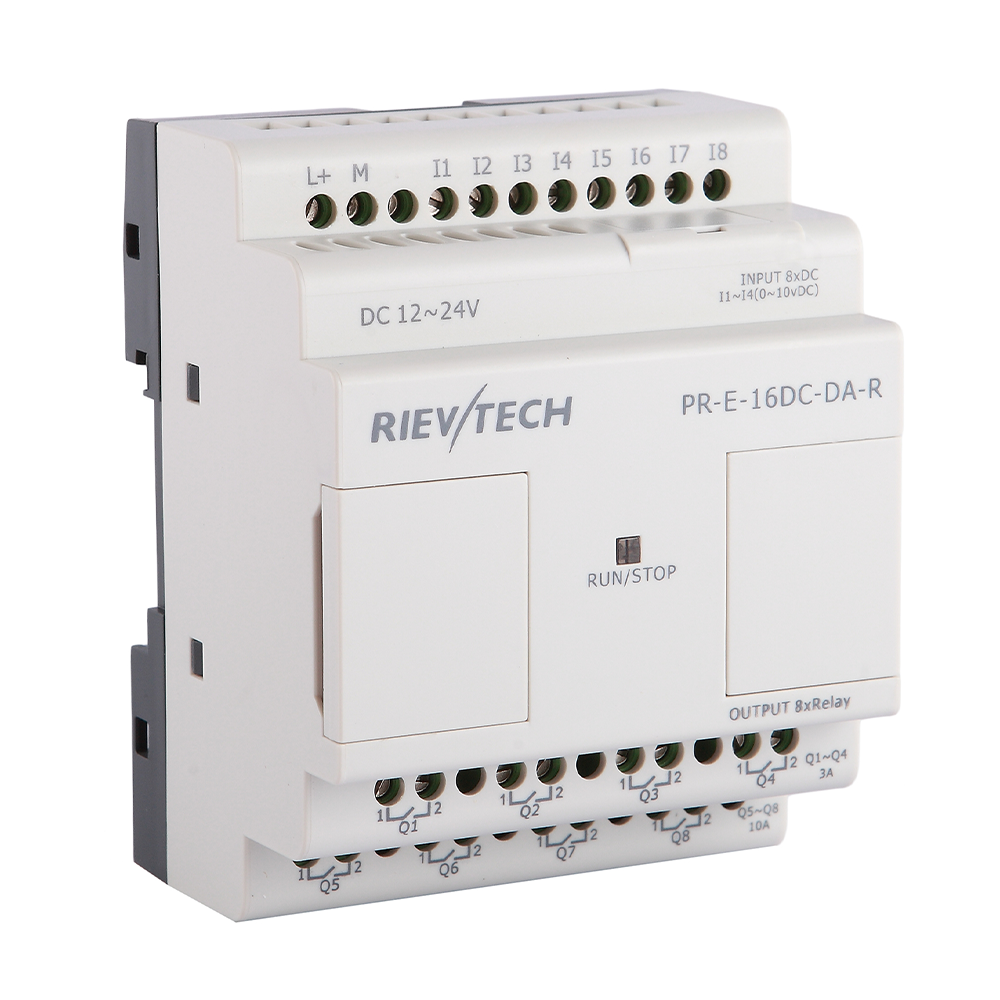

PR-E-16DC-DA-R
Zasilanie: DC 12-24V
Wejście: 4 DI/AI(0-10V) + 4 DI
Wyjście: 8 przekaźników
PR-E-16DC-DA-R to moduł rozszerzeń dla procesorów PR, dodający 4 mieszane kanały AI/DI, 4 wejścia cyfrowe i 8 wyjść przekaźnikowych — analogowe plus rozszerzenie przekaźnikowe w jednym urządzeniu.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Max. 0.4A |
Maks. pobierana moc | 3.5W (10.8V dc); 4.5W (28.8V dc) |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 8 (I1-I8) |
Wejście cyfrowe | 8 (I1-I8) |
Wejście analogowe | 4 (I1-I4) (0...10V DC) |
Wejścia cyfrowe (I5-I8) | |
Napięcie wejściowe | DC0-28.8V |
Sygnał wejściowy 0 | < 5V DC; <1mA |
Sygnał wejściowy 1 | > 8 V DC; >1.7mA |
Prąd wejściowy | 2.3mA @ 10.8V dc |
Czas reakcji | 0 do 1: <1 ms; 1 do 0: <1 ms |
Maksymalna częstotliwość zliczania | 4 Hz(I5--I8) |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia cyfrowe(I1-I4) | |
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC;<0.1mA |
Sygnal wejściowy1 | > 8 V DC;>0.3mA |
Prąd wejściowy | 0.4mA @ 10.8V dc 0.5mA @ 12.0 V dc 1.2mA @ 24 V dc 1.5mA @ 28.8 V dc |
Czas reakcji | 0 do 1: Typ. 1.5 ms ; 1 do 0 : Typ. 1.5 ms |
Maksymalna częstotliwość zliczania | Typ.：4 HZ |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia analogowe(I1-I4) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ |
Napięcie wejściowe | 28.8 V DC max |
Rozdzielczość | 9bit ,0.015V |
Dokładność przy 25 °C | ± (Max.0.2)V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Parametry wyjściowe: | |
Numer wyjścia | 8 (Q1-Q8) |
Typ wyjścia | Wyjście przekaźnikowe |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | (Q1-Q4) 3A 250VAC (Q5-Q8) 10A 250V AC |
Minimalne obciążenie przełączające | 6V 1A |
Oczekiwana trwałość elektryczna | 105 Operacje przy nominalnym obciążeniu rezystancyjnym |
Życie mechaniczne | 107Operacje w warunkach bez obciążenia |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciwko przepięciom i przeciążeniom: Brak |
Częstotliwość przełączania: | |
Mechanizm | 10Hz |
Rezystor/lekki ładunek | 2Hz |
Wrażliwy ładunek | 0.5Hz |
Inne parametry: | |
Temperatura pracy | -20℃-+55℃ |
Temperatura przechowywania | -40℃-+70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
