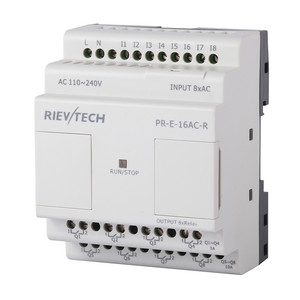

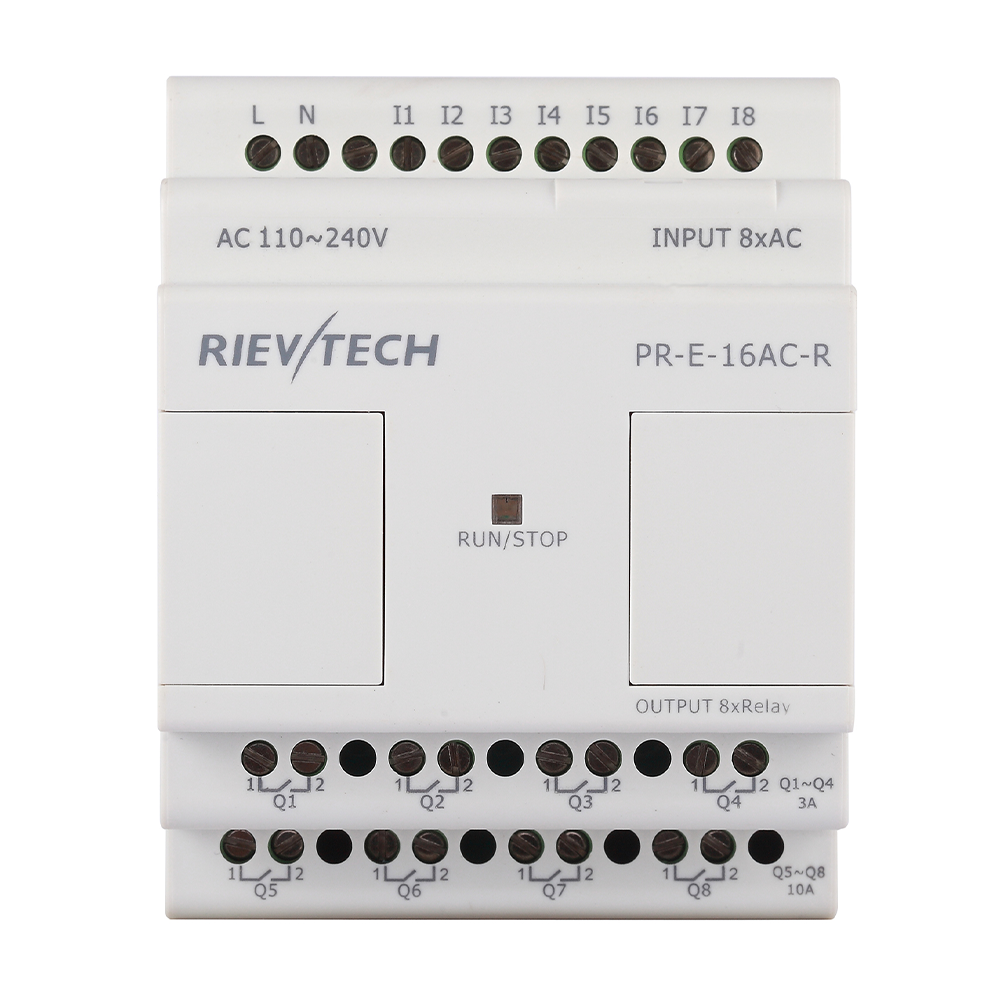

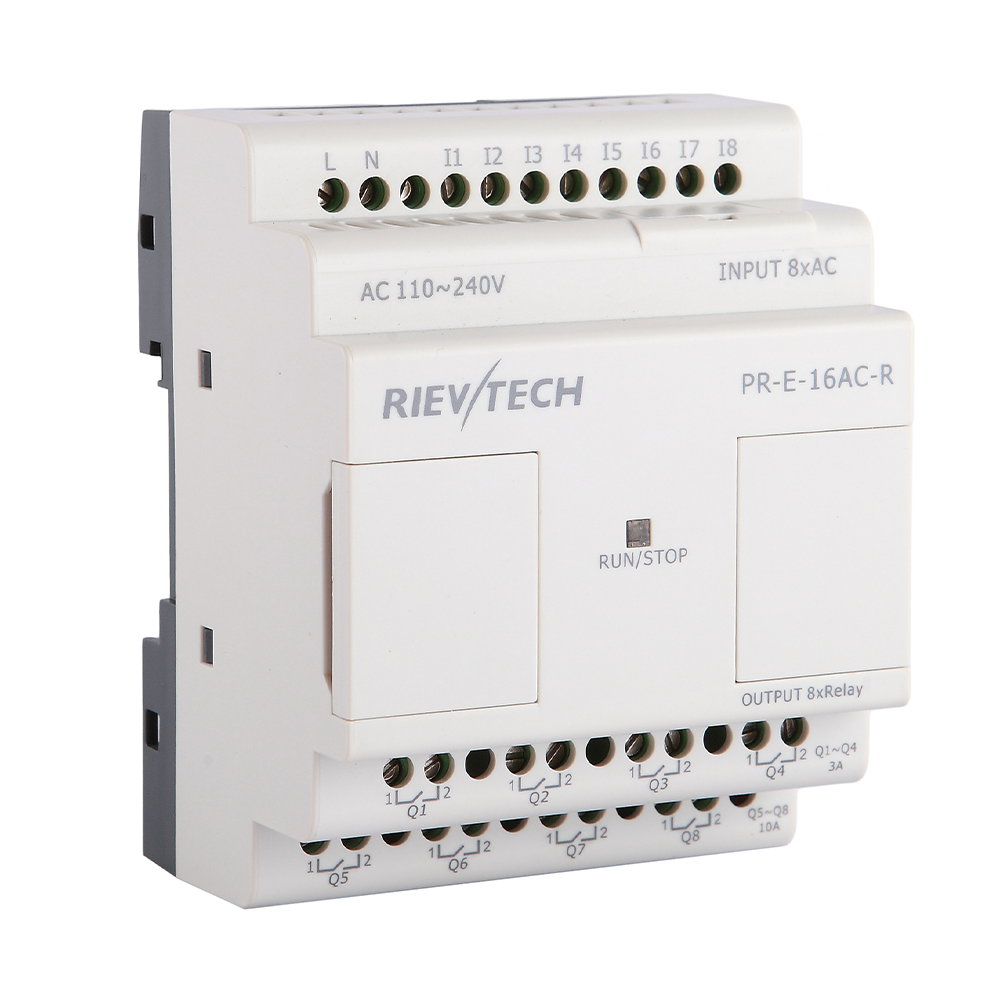

PR-E-16AC-R
Zasilanie: AC110V-240V
Wejście: 8 DI(AC)
Wyjście: 8 przekaźników
PR-E-16AC-R to moduł rozszerzeń dla procesorów serii PR, dodający 8 wejść cyfrowych i 8 wyjść przekaźnikowych — zwiększ swoją I/O o maksymalnie 16 modułów na procesor.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | AC110V-240V |
Limity operacyjne | AC85 - 265 V |
Główny zakres częstotliwości | 47-63Hz |
Maks. pobierana moc | 53mA (85V ac); 38mA (265V ac) |
Odporność na przepięcia | 1780V AC |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 8 ( I1-I8) |
Wejście cyfrowe | 8 ( I1-I8) |
Wejście analogowe | Brak |
Napięcie wejściowe | AC110-240V |
Sygnal wejściowy0 | AC0-40V；<0.03mA |
Sygnal wejściowy1 | AC79-240V；>0.06mA |
Czas reakcji wejścia | Czas opóźnienia przy 0 do 1： 120V AC ：Typ. 50 ms 240V AC ：Typ. 30 ms Czas opóźnienia przy 1 do 0： 120V AC ：Typ. 90 ms 240V AC ：Typ. 100 ms |
Maksymalna częstotliwość zliczania | Typ. 4Hz |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wyjściowe: | |
Numer wyjścia | 8 (Q1-Q8) |
Typ wyjścia | Wyjście przekaźnikowe |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | (Q1-Q4) 3A 250VAC (Q5-Q8) 10A 250VAC |
Minimalne obciążenie przełączające | 6V 1A |
Oczekiwana trwałość elektryczna | 105 Operacje przy nominalnym obciążeniu rezystancyjnym |
Życie mechaniczne | 107Operacje w warunkach bez obciążenia |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciwko przepięciom i przeciążeniom: Brak |
Częstotliwość przełączania: | |
Mechanizm | 10Hz |
Rezystor/lekki ładunek | 2Hz |
Wrażliwy ładunek | 0.5Hz |
Inne parametry: | |
Temperatura pracy | -20℃-+55℃ |
Temperatura przechowywania | -40℃-+70℃ |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
