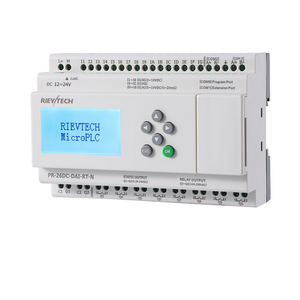

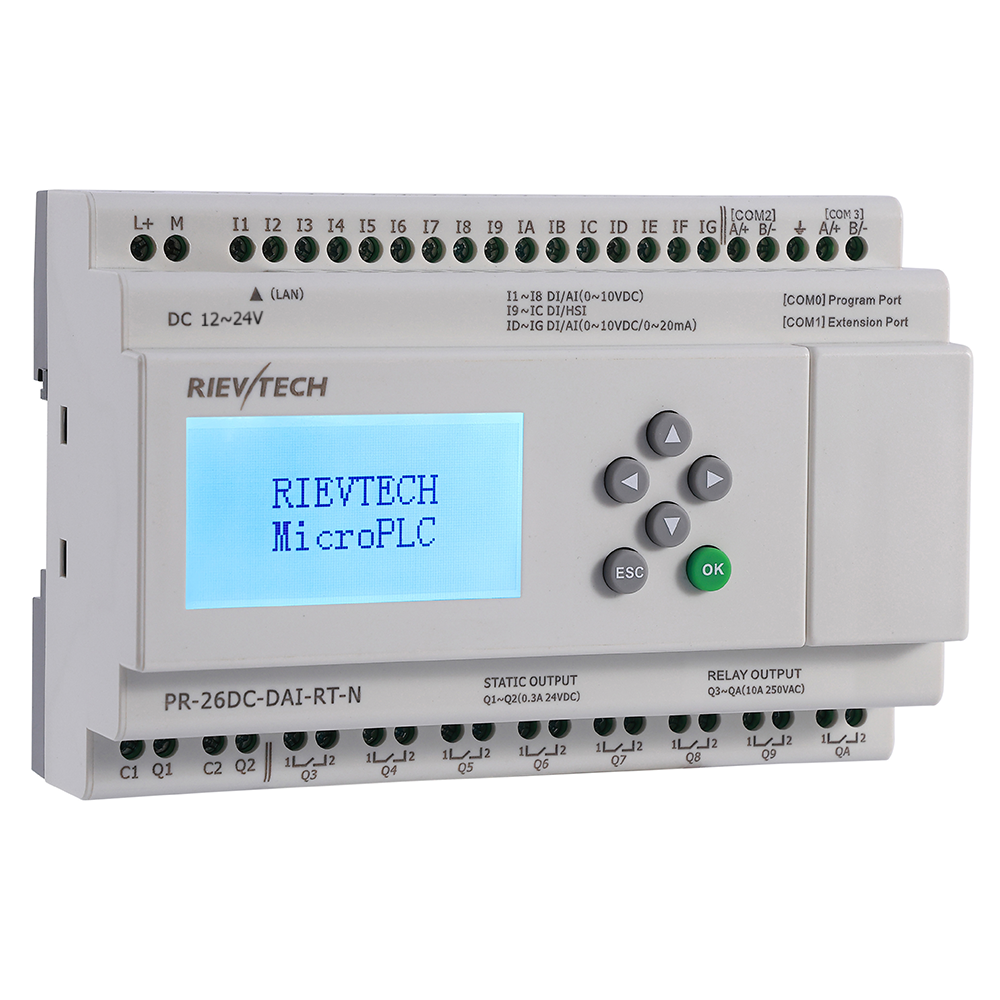

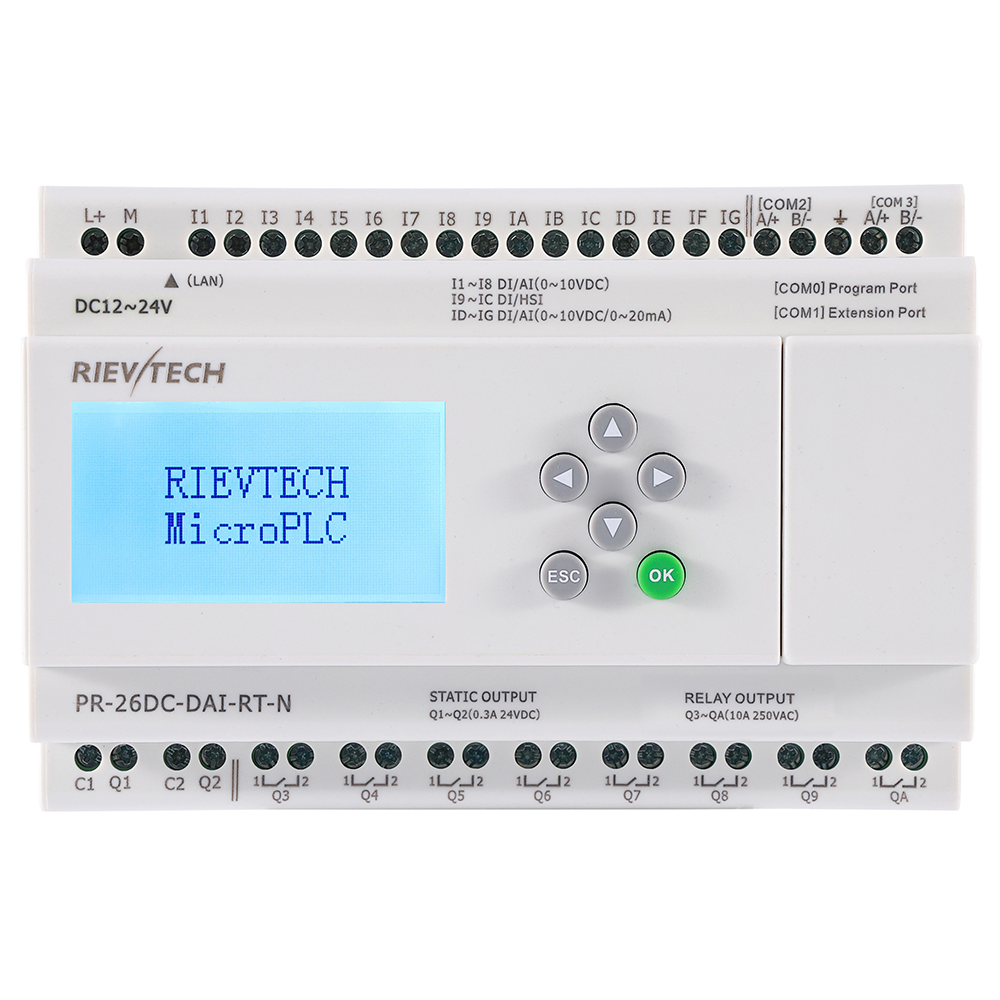

PR-26DC-DAI-RT-N
Zasilanie: DC 12-24V
Wejście: 8 DI/AI(0-10V) + 4 DI + 4 DI/AI(0-10V/0-20mA)
Wyjście: 2 tranzystory (PNP) + 8 przekaźników
Ethernet, 2 wbudowane RS485
Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet MSTP / BACnet IP
PR-26DC-DAI-RT-N to 26-punktowy DCMicro PLCz mieszanymi wejściami cyfrowymi/analogowymi, wyjściami tranzystorowymi + przekaźnikowymi oraz podwójnym RS485 z Modbus, MQTT i BACnet przez Ethernet — maksymalne I/O dla wymagającej automatyzacji.
SPECYFIKACJE OGÓLNE
Timery: 1024
Liczniki: 1024
Bloki funkcyjne: 1024
Temperatura pracy: -20°C - +55°C
Przechowywanie: -40°C - +70°C
Ochrona: IP20 (Nie wodoszczelny)
Dokładność RTC : MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień: 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Modyfikacja parametrów za pomocą klawiatury LCD: TAK
Wymiary: 133*90*60(Jednostka:mm)
Certyfikat: CE
Instalacja: szyna DIN 35 lub śruba do instalacji
Obsługiwany język programowania: FBD & Ladder
Możliwość rozszerzenia: 16 modułów (PR-E-16)
Ochrona hasłem: ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny: 1 port RS232 (COM0 – kabel RS232), 3 porty RS485 (COM1 dostępny przez SR-RS485, C0M2&C0M3 - 2 wbudowane porty RS485), 1 port Ethernet.
Protokół komunikacyjny: Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet
Indeks techniczny | ||
Zasilanie: | ||
Napięcie nominalne | DC 12-24V | |
Limity operacyjne | DC 10.8-28.8V | |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms | |
Maks. prąd rozruchowy | Max. 0.5A | |
Maks. pobierana moc | 10W | |
Ochrona przed odwróceniem polaryzacji | Tak | |
Parametry wejściowe: | ||
Wejście nr | 16 (I1-IG) | |
Wejście cyfrowe | 16 (I1-IG) | |
Wejście analogowe | 8 (I1-I8) (0..10V DC) +4(ID-IG)(0...20mA LUB 0..10V DC, Włącz w oprogramowaniu programującym) | |
Wejście cyfrowe i wejścia analogowe (0...10V)10bitów(I1-I8) | ||
Wejścia używane jako wejścia cyfrowe(I1-I8) | ||
Napięcie wejściowe | DC0-28.8V | |
Sygnal wejściowy0 | < 5V DC;<0,08mA | |
Sygnal wejściowy1 | > 8 V DC;>0.12mA | |
Prąd wejściowy | 0,16mA @ 10,8V dc 0.18mA @ 12.0 V dcv 0,34mA @ 24 V dc 0,41mA @ 28,8 V dc | |
Czas reakcji | 0 do 1 :Typ. 10,5 ms ;1 do 0 :Typ. 1,5 ms | |
Maksymalna częstotliwość zliczania | Typ.:4 HZ | |
Typ czujnika | Stykowy lub 3-przewodowy PNP | |
Typ wejścia | Rezystancyjny | |
Izolacja między zasilaniem a wejściami | Brak | |
Izolacja między wejściami | Brak | |
Wejścia używane jako wejścia analogowe (0..10V)( I1-I8 ) | ||
Zakres pomiarowy | DC 0---10V | |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ | |
Napięcie wejściowe | 28.8 V DC max | |
Rozdzielczość | 10bit, 0.01V | |
Dokładność przy 25 °C | ± (Max.0.02)V | |
Dokładność przy 55 °C | ± (Max.0.04)V | |
Izolacja między kanałem analogowym a zasilaniem | Brak | |
Długość kabla | 10 m max. ekranowany i skręcony | |
Cyfrowe i szybkie wejścia (I9--IC) | ||
Wejścia cyfrowe(I9-IC) |
| |
Napięcie wejściowe | DC0-28.8V | |
Sygnal wejściowy0 | < 5V DC; <1mA | |
Sygnal wejściowy1 | > 8 V DC;>1,6mA | |
Prąd wejściowy | 2,1mA @ 10,8V dc 2.3mA @ 12.0 V dc 4.6 mA @ 24 V dc 5.5 mA @ 28.8 V dc | |
Czas reakcji | 0 do 1: <1 ms: 1 do 0: <1 ms | |
Wejścia o wysokiej prędkości(I9-IC) |
| |
Maksymalna częstotliwość zliczania | 60kHZ(I9--IC) | |
Cyfrowe i analogowe (0--10V) & Analogowe (0...20mA)(ID-IG) | ||
Wejścia używane jako wejścia cyfrowe(ID-IG) | ||
Napięcie wejściowe | DC0-28.8V | |
Sygnal wejściowy0 | < 5V DC;<0,08mA | |
Sygnal wejściowy1 | > 8 V DC;>0. 12mA | |
Prąd wejściowy | 0,16mA @ 10,8V dc 0.18mA @ 12.0 V dc 0,34mA @ 24 V dc 0,41mA @ 28,8 V dc | |
Czas reakcji | 0 do 1: Typ. 10.5 ms; 1 do 0: Typ. 1.5 ms | |
Maksymalna częstotliwość zliczania | Typ.: 4 HZ | |
Typ czujnika | Stykowy lub 3-przewodowy PNP | |
Typ wejścia | Rezystancyjny | |
Izolacja między zasilaniem a wejściami | Brak | |
Izolacja między wejściami | Brak | |
Wejścia używane jako wejścia analogowe (0...10V)( ID-IG ) | ||
Zakres pomiarowy | DC 0---10V | |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ | |
Napięcie wejściowe | 28.8 V DC max | |
Rozdzielczość | 10bit, 0.01V | |
Dokładność przy 25 °C | ± (Max.0.02)V | |
Dokładność przy 55 °C | ± (Max.0.04)V | |
Izolacja między kanałem analogowym a zasilaniem | Brak | |
Długość kabla | 10 m max. ekranowany i skręcony | |
Wejścia używane jako wejścia analogowe (0...20mA)( ID-IG ) | ||
Sygnał analogowy | 0/4….20mA prąd | |
Impedancja wejściowa | 260Ω | |
Rozdzielczość | 0.02mA | |
Dokładność przy 25 °C | 0.1mA | |
Czas cyklu generacji wartości analogowej | Typ. 50 ms | |
Ochrona przed odwróceniem polaryzacji | tak | |
Ochrona przed przepięciem | Tak, jeśli napięcie wejściowe >6.5V, to automatycznie przełącza się na konfigurację 0--10V | |
Izolacja między zasilaniem a wejściami | Nie | |
Długość kabla | <=30M z ekranowanym kablem skręconym (czujnik nieizolowany) | |
Wyjście (2 tranzystory + 8 wyjść przekaźnikowych) | ||
Wyjście tranzystorowe (PNP) - Q1, Q2 | ||
Napięcie przerywania | DC 5--30V | |
Napięcie nominalne | ≤ Napięcie zasilania | |
Prąd nominalny | Max. 0.3 A na kanał | |
Max. prąd przerywania | 0.65 A | |
Spadek napięcia | < 2 V dla I = 0,3 A (w stanie 1) | |
Czas reakcji | Czas załączenia ≤ 1 ms Czas wyłączenia ≤ 1 ms | |
Wbudowane zabezpieczenia | Przeciw przeciążeniom i zwarciom: Nie Przeciwko przepięciom (*): Nie | |
Izolacja galwaniczna | Brak | |
Częstotliwość PWM | 10K HZ | |
Współczynnik cyklu PWM | 0 do 100 % | |
Dokładność PWM przy 120Hz | < 0,5 % (20 % ➞ 80 %) obciążenie przy 10 mA | |
Maks. prąd przerywający PWM | 50 mA | |
Maks. długość kabla PWM | 20m | |
10A Przekaźnik 8 wyjść od Q3 do QA | ||
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | 10A 250V AC | |
Minimalne obciążenie przełączające | 6V 1A | |
Oczekiwana trwałość elektryczna | 105 Operacje przy nominalnym obciążeniu rezystancyjnym | |
Życie mechaniczne | 107Operacje w warunkach bez obciążenia | |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. | |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciwko przepięciom i przeciążeniom: Brak | |
Parametry portów komunikacyjnych: | ||
Port COM0_TTL | Może być używany jako port programowy z kablem RS232 i kablem USB; Może być również przekształcony w port RS232 z kablem RS232. Może być przekształcony w port RS485 z PRO-RS485. Uwaga: Należy zdjąć pokrywę rozszerzenia, aby go użyć Może być używany jako master lub slave modbus | |
Wbudowany RS485 COM2 | 1 wbudowany port RS485 (Terminal A+,B-) Może być używany jako master lub slave modbus | |
Wbudowany RS485 COM3 | 1 wbudowany port RS485 (Terminal A+,B-) Może być używany jako master lub slave modbus | |
Zewnętrzny RS485 COM1 | Należy używać z modułem SR-RS485 Może być używany jako master lub slave modbus | |
Port Ethernet: | Wbudowany (10M/100M), 1.Może być używany jako program lub komunikacja 2.Może być używany jako master lub slave modbus | |
Strona serwera monitorowania | Tak | |
xLogic<--->xLogic(przez Ethernet) | 1 xLogic działa jako serwer tcp, może łączyć się z 8 klientami tcp xlogics lub innymi urządzeniami tcp. | |
xLogic<--->Ethernet/Internet: | 1 xLogic działa jako klienci TCP, mogą łączyć się z maksymalnie 8 różnymi serwerami tcp oddzielnie | |
Inny parametr | ||
Waga | Około 400g | |
Wymiary instalacji i schemat okablowania




Pobierz kartę katalogową produktu
Powiązane aplikacje
Ten kontroler jest powszechnie stosowany w poniższych maszynach. Przeczytaj przypadek zastosowania dla używanego sprzętu i logiki sterowania:Kontrola grupy pomp wodnych.
