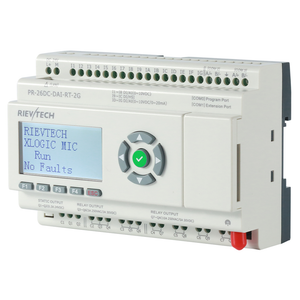

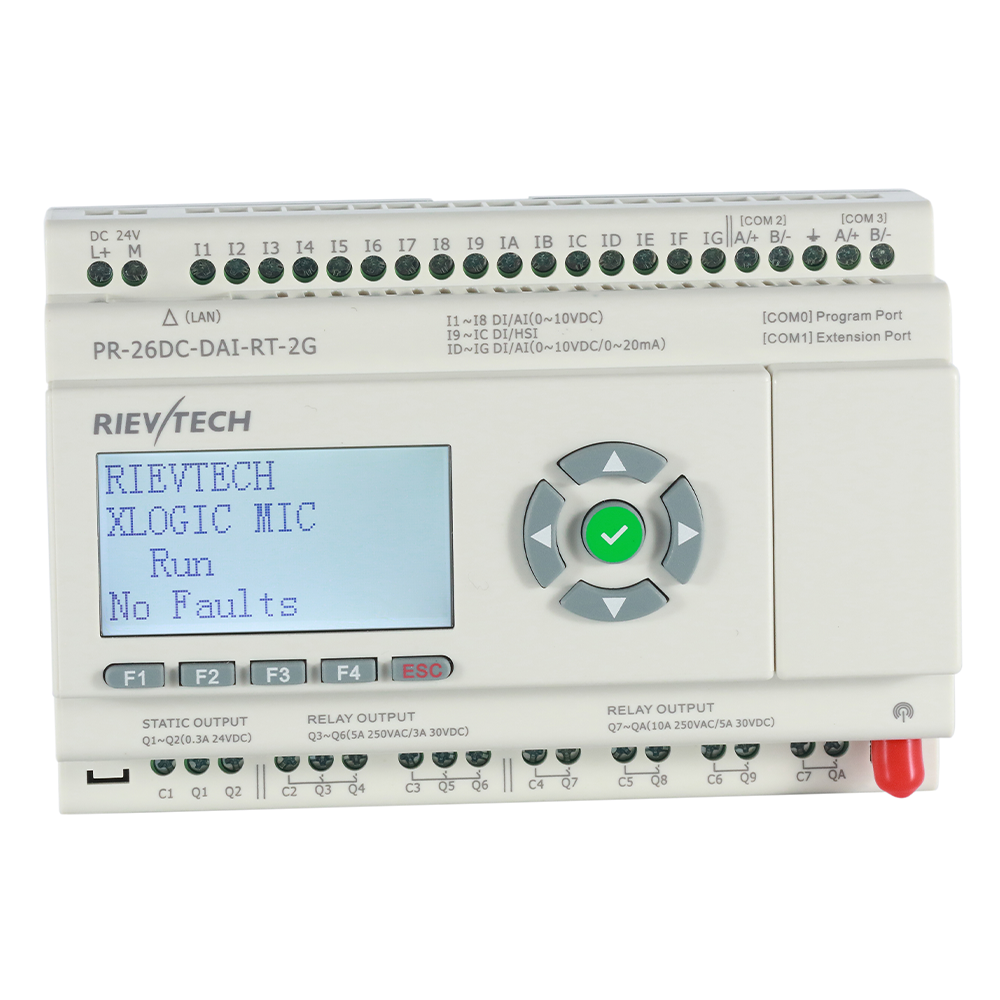

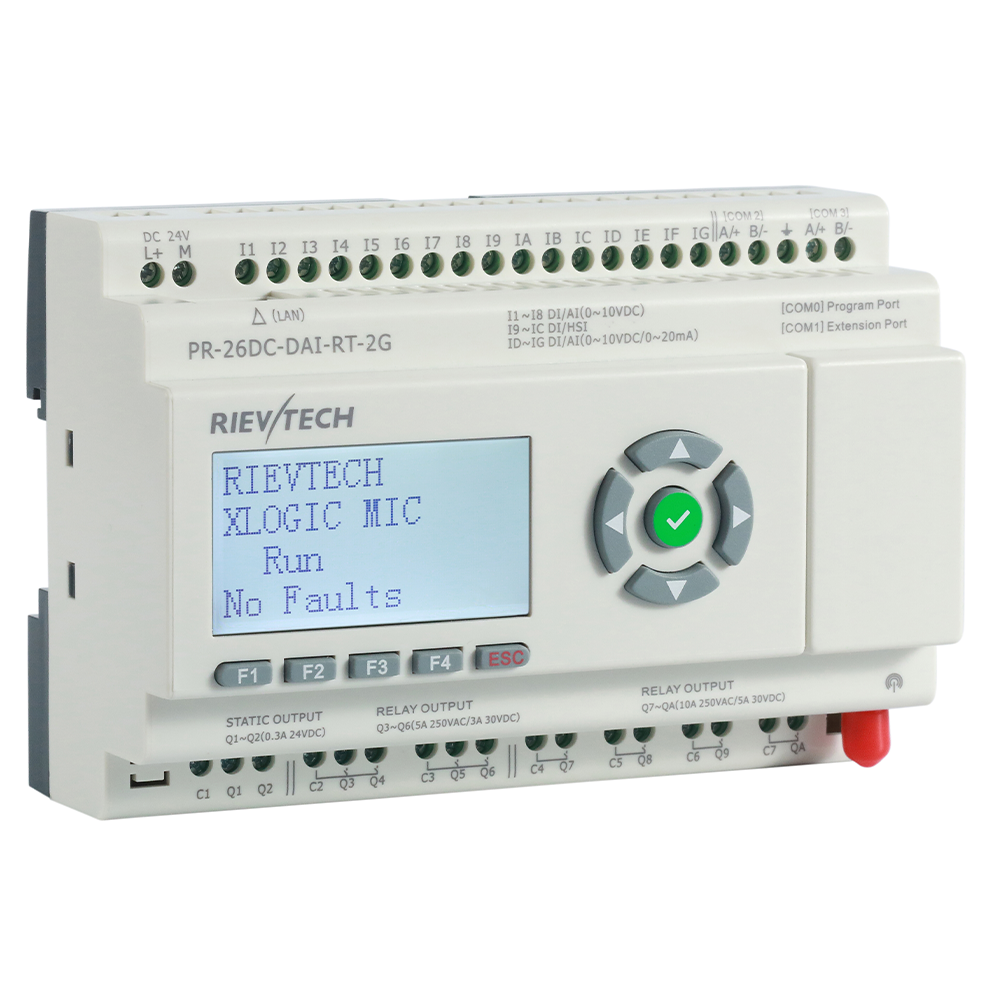

PR-26DC-DAI-RT-2G
Zasilanie: DC 24V
Wejście: 8 DI/AI(0-10V) + 4 DI + 4 DI/AI(0-10V/0-20mA)
Wyjście: 2 tranzystory (PNP) + 8 przekaźników
Ethernet, 2G, 2 wbudowane RS485
Modbus RTU/ASCII, Modbus TCP, MQTT
Alarm SMS i Kontrola SMS
PR-26DC-DAI-RT-2G to 26-punktowy PLC z mieszanymi wejściami cyfrowymi/analogowymi, wyjściami tranzystorowymi + przekaźnikowymi oraz łącznością 2G + Ethernet dla Modbus, MQTT i alarmów SMS — zdalne monitorowanie, gdzie dostępna jest tylko 2G.
Specyfikacje
Timery: 1024
Liczniki: 1024
Bloki funkcyjne: 1024
Temperatura pracy: -20°C - +55°C
Przechowywanie: -40°C - +70°C
Ochrona: IP20 (Nie wodoszczelny)
Dokładność RTC : MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień: 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Modyfikacja parametrów za pomocą klawiatury LCD: TAK
Wymiary: 133*90*60（Jednostka：mm）
Certyfikat: CE
Instalacja: szyna DIN 35 lub śruba do instalacji
Obsługiwany język programowania: FBD & Ladder
Możliwość rozszerzenia: 16 modułów (PR-E-16)
Ochrona hasłem: ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny: 1 port RS232 (COM0 – kabel RS232), 3 porty RS485 (COM1 dostępny przez SR-RS485, C0M2&C0M3 - 2 wbudowane porty RS485), 1 port Ethernet.
Protokół komunikacyjny: Modbus RTU/ASCII, Modbus TCP
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 24V |
Limity operacyjne | DC 20.4-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Max. 0.3A |
Maks. pobierana moc | 10W |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 16 ( I1-IG) |
Wejście cyfrowe | 16 ( I1-IG) |
Wejście analogowe | 8 ( I1-I8)(0..10V DC) +4(ID-IG)(0...20mA LUB 0..10V DC) |
Wejście cyfrowe i wejścia analogowe (0...10V)10bitów( I1-I8 ) | |
Wejścia używane jako wejścia cyfrowe( I1-I8 ) | |
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC;<0,08mA |
Sygnal wejściowy1 | > 8 V DC;>0.12mA |
Prąd wejściowy | 0,16mA @ 10,8V dc 0.18mA @ 12.0 V dc 0,34mA @ 24 V dc 0,41mA @ 28,8 V dc |
Czas reakcji | 0 do 1 ：Typ. 10,5 ms ；1 do 0 ：Typ. 1,5 ms |
Maksymalna częstotliwość zliczania | Typ.：4 HZ |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia analogowe (0..10V)( I1-I8 ) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ |
Napięcie wejściowe | 28.8 V DC max |
Rozdzielczość | 10bit, 0.01V |
Dokładność przy 25 °C | ± (Max.0.02)V |
Dokładność przy 55 °C | ± (Max.0.04)V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Wejścia cyfrowe i wysokiej prędkości(I9--IC) | |
Wejścia cyfrowe( I9-IC ) |
|
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC; <1mA |
Sygnal wejściowy1 | > 8 V DC;>1,6mA |
Prąd wejściowy | 2,1mA @ 10,8V dc 2.3mA @ 12.0 V dc 4.6 mA @ 24 V dc 5.5 mA @ 28.8 V dc |
Czas reakcji | 0 do 1 ：<1 ms ；1 do 0 ：<1 ms |
Wejścia o wysokiej prędkości( I9-IC ) |
|
Maksymalna częstotliwość zliczania | 60kHZ(I9--IC) |
Cyfrowe i analogowe(0--10V)&analogowe(0...20mA)(ID-IG) | |
Wejścia używane jako wejścia cyfrowe( ID-IG ) | |
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC;<0,08mA |
Sygnal wejściowy1 | > 8 V DC;>0.12mA |
Prąd wejściowy | 0,16mA @ 10,8V dc 0.18mA @ 12.0 V dc 0,34mA @ 24 V dc 0,41mA @ 28,8 V dc |
Czas reakcji | 0 do 1 ：Typ. 10,5 ms ；1 do 0 ：Typ. 1,5 ms |
Maksymalna częstotliwość zliczania | Typ.：4 HZ |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia analogowe (0..10V)( ID-IG ) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ |
Napięcie wejściowe | 28.8 V DC max |
Rozdzielczość | 10bit, 0.01V |
Dokładność przy 25 °C | ± (Max.0.02)V |
Dokładność przy 55 °C | ± (Max.0.04)V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Sygnal wejściowy0 | < 5V DC;<0,08mA |
Sygnal wejściowy1 | > 8 V DC;>0.12mA |
Prąd wejściowy | 0,16mA @ 10,8V dc 0.18mA @ 12.0 V dc 0,34mA @ 24 V dc 0,41mA @ 28,8 V dc |
Czas reakcji | 0 do 1 ：Typ. 10,5 ms ；1 do 0 ：Typ. 1,5 ms |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia analogowe (0..20mA)( ID-IG ) | |
Sygnał analogowy | 0/4….20mA prąd |
Impedancja wejściowa | 260Ω |
Rozdzielczość | 0.02mA |
Dokładność przy 25 °C | 0.05mA |
Czas cyklu generacji wartości analogowej | Typ. 50 ms |
Ochrona przed odwróceniem polaryzacji | tak |
Ochrona przed przepięciem | Tak, jeśli napięcie wejściowe >6.5V, to automatycznie przełącza się na konfigurację 0--10V |
Izolacja między zasilaniem a wejściami | Nie |
Długość kabla | <=30M z ekranowanym kablem skrętkowym (czujnik nieizolowany) |
|
|
Wyjście | |
Wyjście cyfrowe/ tranzystorowe (PNP) - Q1,Q2 | |
Napięcie przerywania | DC 5--30V |
Napięcie nominalne | ≤ Napięcie zasilania |
Prąd nominalny | Max. 0.3 A na kanał |
Max. prąd przerywania | 0.65 A |
Spadek napięcia | < 2 V dla I = 0.3 A (w stanie 1) |
Czas reakcji | Czas załączenia ≤ 1 ms Czas wyłączenia ≤ 1 ms |
Częstotliwość (Hz) | obciążenie rezystancyjne : 10 Hz obciążenie indukcyjne : 0.5 Hz |
Wbudowane zabezpieczenia | Przeciw przeciążeniom i zwarciom: Nie Przeciw przepięciom (*): Nie |
Izolacja galwaniczna | Brak |
Częstotliwość PWM | 10K HZ |
Współczynnik cyklu PWM | 0 do 100 % |
Dokładność PWM przy 120Hz | < 0,5 % (20 % ➞ 80 %) obciążenie przy 10 mA |
Maks. prąd przerywający PWM | 50 mA |
Maks. długość kabla PWM | 20m |
Przekaźnik 5A 4 wyjścia od Q3 do Q6 | |
Maks. napięcie przerywania | CE:AC 250 V/DC 30 V 5A UL:AC 250 V/DC 30 V 3A |
Oczekiwana trwałość elektryczna | 105 Operacje przy nominalnym obciążeniu rezystancyjnym |
Życie mechaniczne | 107Operacje w warunkach bez obciążenia |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciw przepięciom i przeciążeniom: brak |
Przekaźnik 10A 4 wyjścia od Q7 do QA | |
Maks. napięcie przerywania | CE:AC 250 V/DC 30 V 10A UL:AC 250 V/DC 28 V 5A |
Maks. dozwolona moc | 1250VA |
Oczekiwana trwałość elektryczna | 105 Operacje przy nominalnym obciążeniu rezystancyjnym |
Życie mechaniczne | 107Operacje w warunkach bez obciążenia |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciw przepięciom i przeciążeniom: brak |
Parametry portów komunikacyjnych: | |
Port COM0_TTL | Może być używany jako port programowy z PR-RS232&PR-USB; Może być również przekształcony na port RS232 z PR-RS232 Może być przekształcony na port RS485 z PRO-RS485 Uwaga: Należy zdjąć pokrywę rozszerzenia, aby go użyć Może być używany jako master lub slave modbus |
Wbudowany RS485 COM2 | 1 wbudowany port RS485 (Terminal A+,B-) Może być używany jako master lub slave modbus |
Wbudowany RS485 COM3 | 1 wbudowany port RS485 (Terminal A+,B-) Może być używany jako master lub slave modbus |
Ext RS485 COM1 | Należy używać z modułem PR-E-RS485 Może być używany jako master lub slave modbus |
Port Ethernet: | Wbudowany (10M/100M), 1. Może być używany jako programowy lub komunikacyjny 2. Może być używany jako master lub slave modbus |
Strona serwera monitorującego | Tak |
xLogic<--->xLogic(przez Ethernet) | 1 xLogic działa jako serwer tcp, może łączyć się z 8 klientami tcp xlogics lub innymi urządzeniami tcp. |
xLogic<--->Ethernet/Internet: | 1 xLogic działa jako klienci TCP, mogą łączyć się z maksymalnie 8 różnymi serwerami tcp osobno |
Parametr GSM | |
Typ mobilnej usługi bezprzewodowej | SMS, GPRS |
Częstotliwość robocza | dla transmisji LTE: B1/B3/B5/B7/B8/B20 z transmisją UMTS: B1/B5/B8 dla transmisji GSM: 850MHz, 900MHz, 1800MHz, 1900MHz, |
Typ sieci komórkowej / jest wspierany | GSM, UMTS, LTE |
Dla transmisji GPRS / z downlink / maksymalnie Dla transmisji GPRS / z uplink / maksymalnie | 80 kbit/s 40 kbit/s |
Inny parametr | |
Waga | Około 400g |
Wymiary instalacji i schemat okablowania
Pobierz kartę katalogową produktu
Powiązane aplikacje
Ten kontroler jest powszechnie stosowany w poniższych maszynach. Przeczytaj przypadek zastosowania dla używanego sprzętu i logiki sterowania:Kontrola grupy pomp wodnych.
