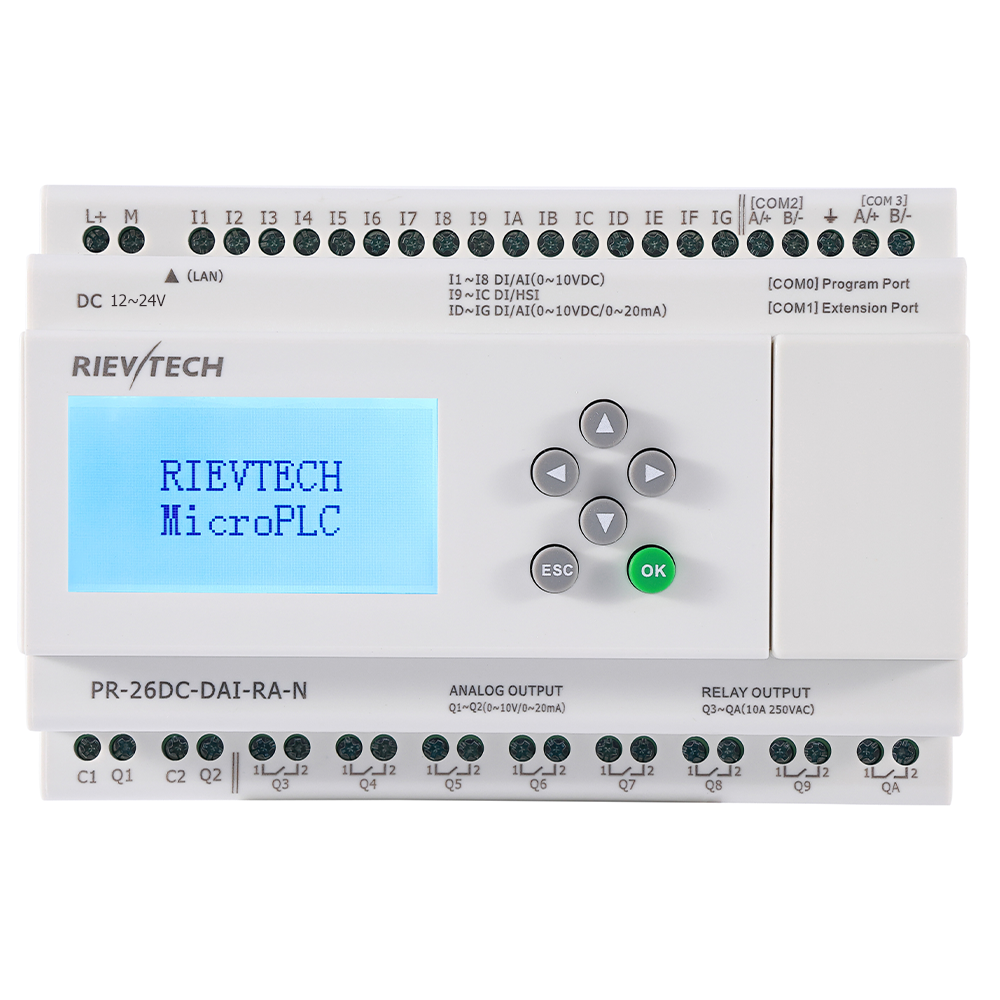

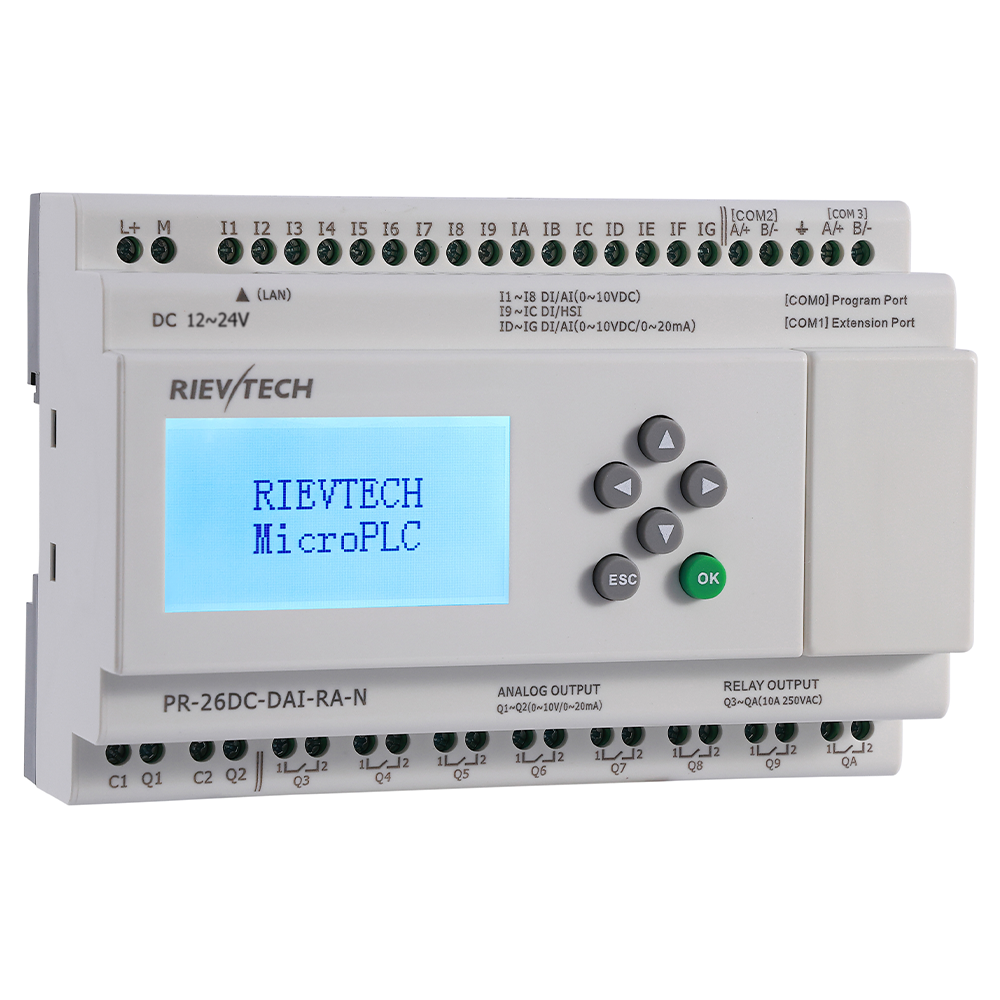

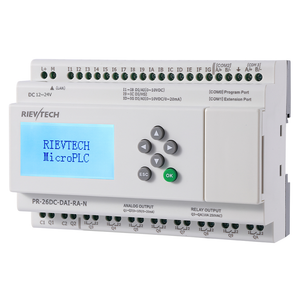

PR-26DC-DAI-RA-N

Indeks techniczny

Zasilanie:

Napięcie nominalne

DC 12-24V

Limity operacyjne

DC 10.8-28.8V

Odporność na mikroprzerwy w zasilaniu

Typ. 5 ms

Maks. prąd rozruchowy

Max. 0.5A

Maks. pobierana moc

10W

Ochrona przed odwróceniem polaryzacji

Tak

Parametry wejściowe:

Wejście nr

16 (I1-IG)

Wejście cyfrowe

16 (I1-IG)

Wejście analogowe

8 (I1-I8) (0...10V DC) +4(ID-IG)(0...20mA LUB 0...10V DC, Włącz w oprogramowaniu programującym)

Wejście cyfrowe i wejścia analogowe (0...10V)10bitów(I1-I8)

Wejścia używane jako wejścia cyfrowe(I1-I8)

Napięcie wejściowe

DC0-28.8V

Sygnal wejściowy0

< 5V DC;<0,08mA

Sygnal wejściowy1

> 8 V DC;>0.12mA

Prąd wejściowy

0,16mA @ 10,8V dc

0.18mA @ 12.0 V dc

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Czas reakcji

0 do 1 ：Typ. 10,5 ms ；1 do 0 ：Typ. 1,5 ms

Maksymalna częstotliwość zliczania

Typ.：4 HZ

Typ czujnika

Stykowy lub 3-przewodowy PNP

Typ wejścia

Rezystancyjny

Izolacja między zasilaniem a wejściami

Brak

Izolacja między wejściami

Brak

Wejścia używane jako wejścia analogowe (0..10V)( I1-I8 )

Zakres pomiarowy

DC 0---10V

Impedancja wejściowa

Min, 24KΩ; Max. 72KΩ

Napięcie wejściowe

28.8 V DC max

Rozdzielczość

10bit, 0.01V

Dokładność przy 25 °C

± (Max.0.02)V

Dokładność przy 55 °C

± (Max.0.04)V

Izolacja między kanałem analogowym a zasilaniem

Brak

Długość kabla

10 m max. ekranowany i skręcony

Cyfrowe i szybkie wejścia (I9--IC)

Wejścia cyfrowe(I9-IC)

Napięcie wejściowe

DC0-28.8V

Sygnal wejściowy0

< 5V DC; <1mA

Sygnal wejściowy1

> 8 V DC;>1,6mA

Prąd wejściowy

2,1mA @ 10,8V dc

2.3mA @ 12.0 V dc

4.6 mA @ 24 V dc

5.5 mA @ 28.8 V dc

Czas reakcji

0 do 1 ：<1 ms ；1 do 0 ：<1 ms

Wejścia o wysokiej prędkości(I9-IC)

Maksymalna częstotliwość zliczania

60kHZ(I9--IC)

Cyfrowe i analogowe (0--10V) & Analogowe (0...20mA)(ID-IG)

Wejścia używane jako wejścia cyfrowe(ID-IG)

Napięcie wejściowe

DC0-28.8V

Sygnal wejściowy0

< 5V DC;<0,08mA

Sygnal wejściowy1

> 8 V DC;>0.12mA

Prąd wejściowy

0,16mA @ 10,8V dc

0.18mA @ 12.0 V dc

0,34mA @ 24 V dc

0,41mA @ 28,8 V dc

Czas reakcji

0 do 1 ：Typ. 10,5 ms ；1 do 0 ：Typ. 1,5 ms

Maksymalna częstotliwość zliczania

Typ.：4 HZ

Typ czujnika

Stykowy lub 3-przewodowy PNP

Typ wejścia

Rezystancyjny

Izolacja między zasilaniem a wejściami

Brak

Izolacja między wejściami

Brak

Wejścia używane jako wejścia analogowe (0..10V)( ID-IG )

Zakres pomiarowy

DC 0---10V

Impedancja wejściowa

Min, 24KΩ; Max. 72KΩ

Napięcie wejściowe

28.8 V DC max

Rozdzielczość

10bit, 0.01V

Dokładność przy 25 °C

± (Max.0.02)V

Dokładność przy 55 °C

± (Max.0.04)V

Izolacja między kanałem analogowym a zasilaniem

Brak

Długość kabla

10 m max. ekranowany i skręcony

Wejścia używane jako wejścia analogowe (0..20mA)( ID-IG )

Sygnał analogowy

0/4….20mA prąd

Impedancja wejściowa

260Ω

Rozdzielczość

0.02mA

Dokładność przy 25 °C

0.1mA

Czas cyklu generacji wartości analogowej

Typ. 50 ms

Ochrona przed odwróceniem polaryzacji

tak

Ochrona przed przepięciem

Tak, jeśli napięcie wejściowe jest >6.5V, to automatycznie przełącza się na konfigurację 0--10V

Izolacja między zasilaniem a wejściami

Nie

Długość kabla

<=30M z ekranowanym kablem skręconym (czujnik nieizolowany)

Wyjście (2 wyjścia analogowe + 8 wyjść przekaźnikowych)

2 wyjścia analogowe od AQ1 do AQ2 (0...10V / 0...20mA)

Numer wyjścia

2

Sygnał wyjściowy

0...10V lub 0...20mA (Włącz w oprogramowaniu programującym)

Wewnętrzna wartość i relacja sygnału

(0..1000)= (0...10V) = (0...20mA)

Rozdzielczość

0.01V / 0.02mA

Dokładność przy 25 °C

0.02V / 0.05mA

10A Przekaźnik 8 wyjść od Q3 do QA

Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne)

10A 250V AC

Minimalne obciążenie przełączające

6V 1A

Oczekiwana trwałość elektryczna

10⁵ Operacje przy nominalnym obciążeniu rezystancyjnym

Życie mechaniczne

10⁷Operacje w warunkach bez obciążenia

Czas reakcji

Czas pracy: maks. 15 mSec.

Czas wydania: 10 mSec. Max.

Wbudowane zabezpieczenia

Przeciwko zwarciom: Brak

Przeciw przepięciom i przeciążeniom: brak

Parametry portów komunikacyjnych:

Port COM0_TTL

Może być używany jako port programowy z kablem RS232 i kablem USB;

Może być również przekształcony w port RS232 z kablem RS232.

Może być przekształcony w port RS485 z PRO-RS485.

Uwaga: Należy zdjąć pokrywę rozszerzenia, aby go użyć

Może być używany jako master lub slave modbus

Wbudowany RS485 COM2

1 wbudowany port RS485 (Terminal A+,B-)

Może być używany jako master lub slave modbus

Wbudowany RS485 COM3

1 wbudowany port RS485 (Terminal A+,B-)

Może być używany jako master lub slave modbus

Zewnętrzny RS485 COM1

Należy używać z modułem SR-RS485

Może być używany jako master lub slave modbus

Port Ethernet:

Wbudowany (10M/100M),

1. Może być używany jako program lub komunikacja

2. Może być używany jako master lub slave modbus

Strona serwera monitorowania

Tak

xLogic<--->xLogic(przez Ethernet)

1 xLogic działa jako serwer tcp, może połączyć się z 8 klientami tcp xlogics lub innymi urządzeniami tcp.

xLogic<--->Ethernet/Internet:

1 xLogic działa jako klienci TCP, mogą połączyć się z maksymalnie 8 różnymi serwerami tcp osobno

Inny parametr

Waga

Około 400g
