PR-18DC-DAI-TN-N
Zasilanie: DC 12-24V
Wejście: 6 DI/AI(0-10V) + 2 DI/AI(0-10V/0-20mA) + 4 DI
Wyjście: 6 tranzystorów (PNP)
Ethernet, 1 wbudowane RS485
Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet MSTP / BACnet IP

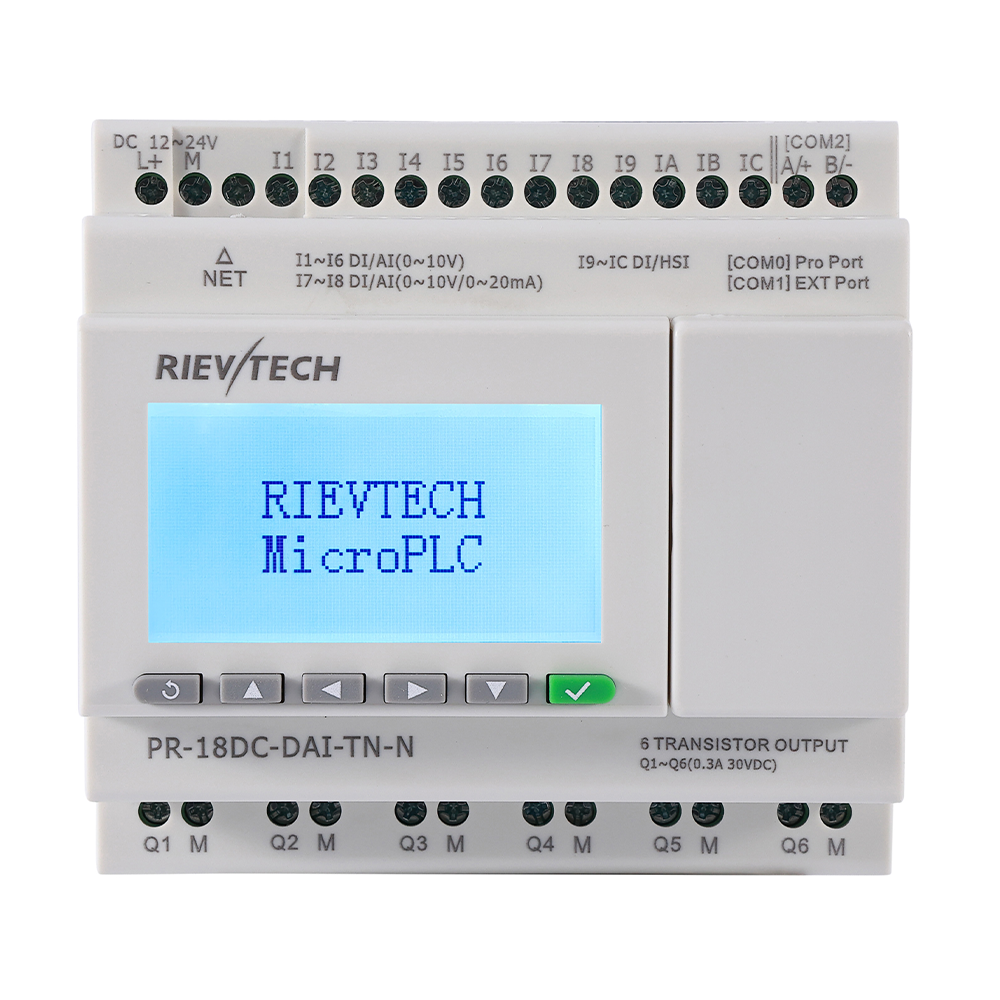

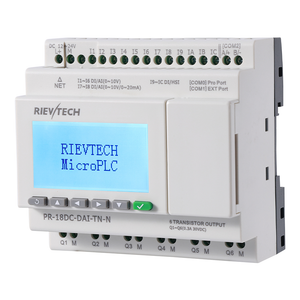

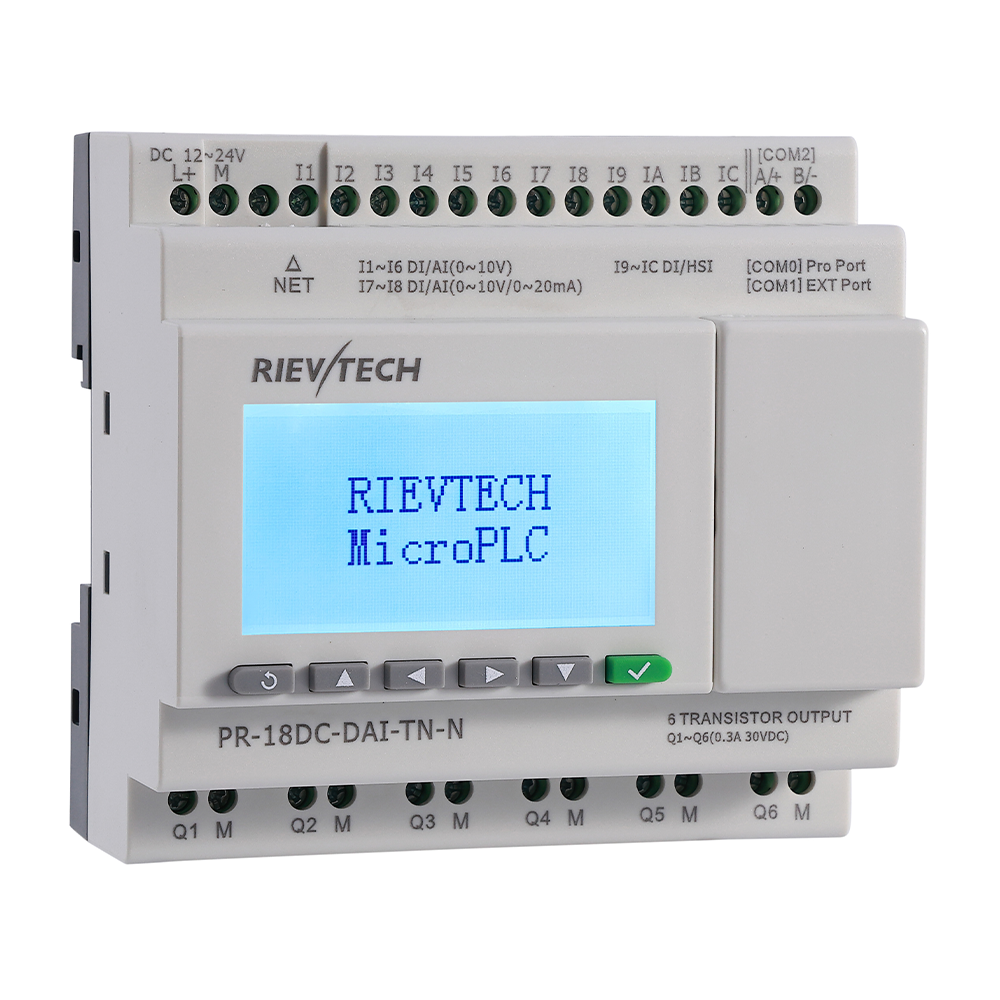

PR-18DC-DAI-TN-N to 18-punktowy DCMicro PLCz mieszanymi wejściami cyfrowymi/analogowymi i 6 wyjściami tranzystorowymi (PNP) — idealny do szybkiego przełączania i bezpośredniej kontroli napędu, z łącznością Modbus, MQTT i BACnet.
SPECYFIKACJE OGÓLNE
Timery: 1024
Liczniki: 1024
Bloki Funkcyjne: 1024
Temperatura pracy: -20°C - +55°C
Przechowywanie: -40°C - +70°C
Ochrona: IP20 (Nie wodoszczelny)
Dokładność RTC: MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień: 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Modyfikacja parametrów za pomocą klawiatury LCD: TAK
Wymiary: 95*90*61（Jednostka: mm）
Certyfikat: CE
Instalacja: szyna DIN 35 lub śruba do instalacji
Obsługiwany język programowania: FBD & Ladder
Możliwość rozszerzenia: 16 modułów (PR-E-16)
Ochrona hasłem: ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny: 1 port RS232 (COM0 – kabel RS232), 2 porty RS485 (COM1 dostępny przez SR-RS485, C0M2 - wbudowany port RS485), 1 port Ethernet.
Protokół komunikacyjny: Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet
Indeks techniczny | ||
Zasilanie: | ||
Napięcie nominalne | DC 12-24V | |
Limity operacyjne | DC 10.8-28.8V | |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms | |
Maks. prąd rozruchowy | Max. 0.5A | |
Maks. pobierana moc | 10W | |
Ochrona przed odwróceniem polaryzacji | Tak | |
Parametry wejściowe: | ||
Wejście nr | 12 (I1-IC) | |
Wejście cyfrowe | 12 (I1-IC) | |
Wejście analogowe | 6 (I1-I6) (0...10V DC) +2 (I7-I8) (0...20mA LUB 0...10V DC, Włącz w oprogramowaniu programującym) | |
Wejście cyfrowe i wejścia analogowe (0...10V)10bitów(I1-I6) | ||
Wejścia używane jako wejścia cyfrowe(I1-I6) | ||
Napięcie wejściowe | DC0-28.8V | |
Sygnal wejściowy0 | < 5V DC;<0.08mA | |
Sygnal wejściowy1 | > 8 V DC;>0.12mA | |
Prąd wejściowy | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dcv 0.34mA @ 24 V dc 0.41mA @ 28.8 V dc | |
Czas reakcji | 0 do 1 ：Typ. 10.5 ms ；1 do 0 ：Typ. 1.5 ms | |
Maksymalna częstotliwość zliczania | Typ.：4 HZ | |
Typ czujnika | Stykowy lub 3-przewodowy PNP | |
Typ wejścia | Rezystancyjny | |
Izolacja między zasilaniem a wejściami | Brak | |
Izolacja między wejściami | Brak | |
Wejścia używane jako wejścia analogowe (0...10V)(I1-I6) | ||
Zakres pomiarowy | DC 0---10V | |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ | |
Napięcie wejściowe | 28.8 V DC max | |
Rozdzielczość | 10bit, 0.01V | |
Dokładność przy 25 °C | ± (Max.0.02)V | |
Dokładność przy 55 °C | ± (Max.0.04)V | |
Izolacja między kanałem analogowym a zasilaniem | Brak | |
Długość kabla | 10 m max. ekranowany i skręcony | |
Cyfrowe i analogowe (0--10V) & Analogowe (0...20mA)(I7-I8) | ||
Wejścia używane jako wejścia cyfrowe(I7-I8) | ||
Napięcie wejściowe | DC0-28.8V | |
Sygnal wejściowy0 | < 5V DC;<0.08mA | |
Sygnal wejściowy1 | > 8 V DC;>0. 12mA | |
Prąd wejściowy | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dc 0.34mA @ 24 V dc 0.41mA @ 28.8 V dc | |
Czas reakcji | 0 do 1 ：Typ. 10.5 ms ；1 do 0 ：Typ. 1.5 ms | |
Maksymalna częstotliwość zliczania | Typ.：4 HZ | |
Typ czujnika | Stykowy lub 3-przewodowy PNP | |
Typ wejścia | Rezystancyjny | |
Izolacja między zasilaniem a wejściami | Brak | |
Izolacja między wejściami | Brak | |
Wejścia używane jako wejścia analogowe (0…10V)(I7-I8) | ||
Zakres pomiarowy | DC 0---10V | |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ | |
Napięcie wejściowe | 28.8 V DC max | |
Rozdzielczość | 10bit, 0.01V | |
Dokładność przy 25 °C | ± (Max.0.02)V | |
Dokładność przy 55 °C | ± (Max.0.04)V | |
Izolacja między kanałem analogowym a zasilaniem | Brak | |
Długość kabla | 10 m max. ekranowany i skręcony | |
Wejścia używane jako wejścia analogowe (0...20mA)(I7-I8) | ||
Sygnał analogowy | 0/4….20mA prąd | |
Impedancja wejściowa | 260Ω | |
Rozdzielczość | 0.02mA | |
Dokładność przy 25 °C | 0.1mA | |
Czas cyklu generacji wartości analogowej | Typ. 50 ms | |
Ochrona przed odwróceniem polaryzacji | tak | |
Ochrona przed przepięciem | Tak, jeśli napięcie wejściowe jest >6.5V, to automatycznie przełącza się na konfigurację 0--10V | |
Izolacja między zasilaniem a wejściami | Nie | |
Długość kabla | <=30M z ekranowanym kablem skręconym (czujnik nieizolowany) | |
Cyfrowe i szybkie wejścia (I9--IC) | ||
Wejścia cyfrowe(I9-IC) |
| |
Napięcie wejściowe | DC0-28.8V | |
Sygnal wejściowy0 | < 5V DC; <1mA | |
Sygnal wejściowy1 | > 8 V DC;>1.6mA | |
Prąd wejściowy | 2.1mA @ 10.8V dc 2.3mA @ 12.0 V dc 4.6 mA @ 24 V dc 5.5 mA @ 28.8 V dc | |
Czas reakcji | 0 do 1 ：<1 ms ；1 do 0 ：<1 ms | |
Wejścia wysokiej prędkości(I9-IC) |
| |
Maksymalna częstotliwość zliczania | 60kHZ(I9--IC) | |
6 wyjść tranzystorowych od Q1 do Q6 | ||
Napięcie łamania | DC 5--30V | |
Napięcie nominalne | ≤ Napięcie zasilania | |
Nominalny prąd | Max. 0,3 A na kanał | |
Max. prąd łamania | 0,65 A | |
Spadek napięcia | < 2 V dla I = 0,3 A (w stanie 1) | |
Czas reakcji | Zrób ≤ 1 ms Zwolnij ≤ 1 ms | |
Wbudowane zabezpieczenia | Przeciw przeciążeniom i zwarciom: Nie Przeciwko przepięciom (*): Nie | |
Izolacja galwaniczna | Brak | |
Częstotliwość PWM | 100K HZ (Q1-Q6, blok MPWM) | |
Max. prąd łamania PWM | 50 mA | |
Max. długość kabla PWM | 20m | |
Parametry portów komunikacyjnych: | ||
Inny parametr | ||
Waga | Około 300g | |
