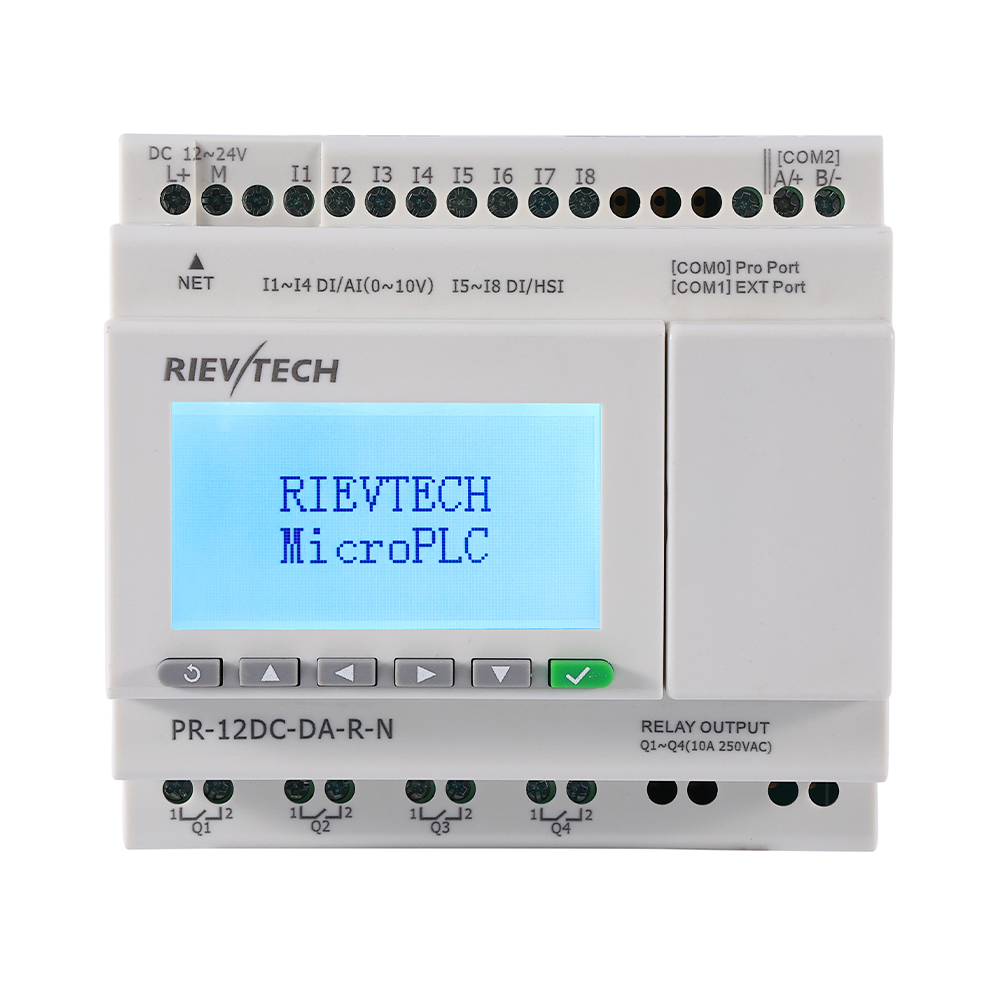

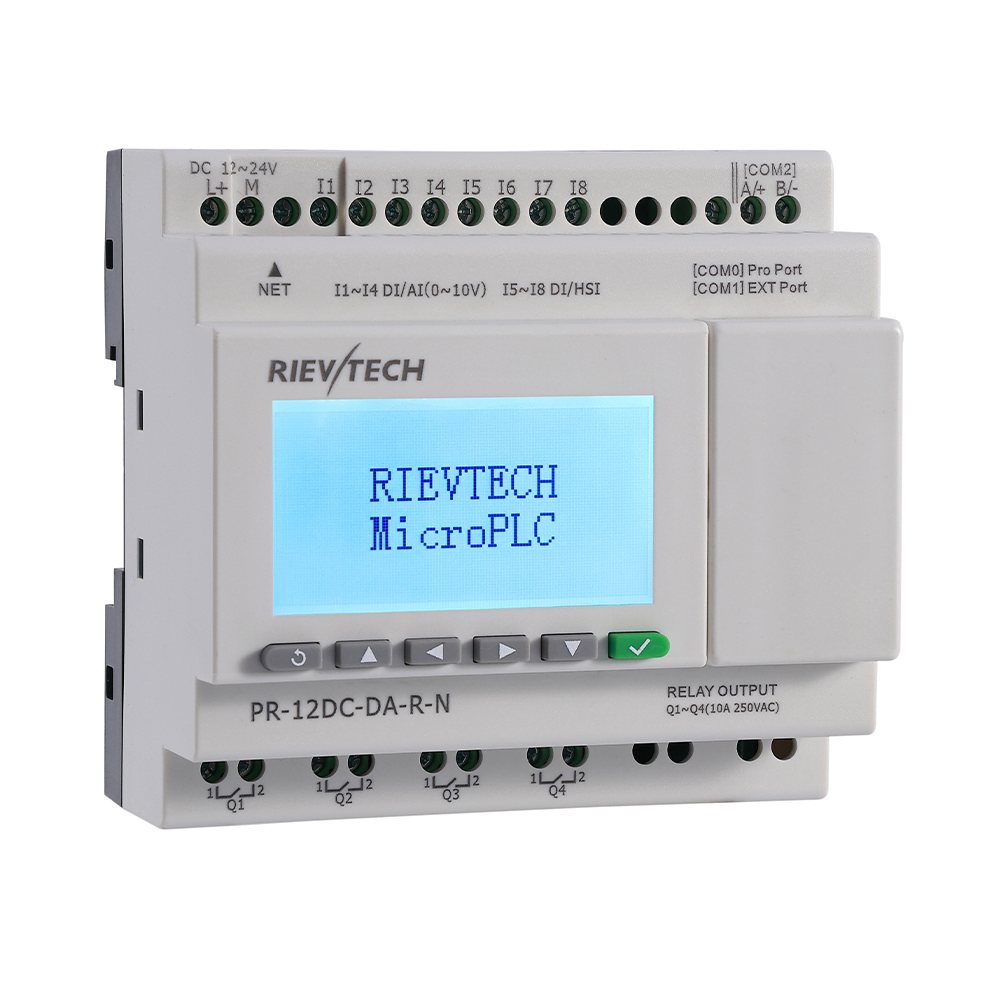

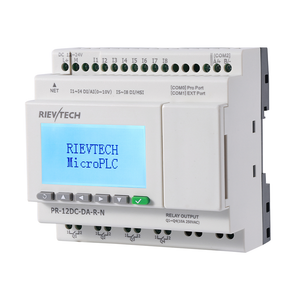

PR-12DC-DA-R-N
Zasilanie: DC 12-24V
Wejście: 4 DI/AI(0-10V) + 4 DI
Wyjście: 4 przekaźniki
Ethernet, 1 wbudowane RS485
Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet MSTP / BACnet IP
PR-12DC-DA-R-N to 12-punktowy zasilany prądem stałymMicro PLCz mieszanymi wejściami cyfrowymi/analogowymi (0-10V), 4 wyjściami przekaźnikowymi oraz Modbus, MQTT i BACnet przez Ethernet — kompaktowy kontroler dla maszyn sterowanych czujnikami.
SPECYFIKACJE OGÓLNE
Timery: 512
Liczniki: 512
Bloki funkcyjne: 512
Temperatura pracy: -20°C - +55°C
Przechowywanie: -40°C - +70°C
Ochrona: IP20 (Nie wodoszczelny)
Dokładność RTC : MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień: 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Modyfikacja parametrów za pomocą klawiatury LCD: TAK
Wymiary: 95*90*61（Jednostka：mm）
Certyfikat: CE
Instalacja: szyna DIN 35 lub śruba do instalacji
Obsługiwany język programowania: FBD & Ladder
Możliwość rozszerzenia: 16 modułów (PR-E-16)
Ochrona hasłem: ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny: 1 port RS232 (COM0 – kabel RS232), 2 porty RS485 (COM1 dostępny przez SR-RS485, C0M2 - wbudowany port RS485), 1 port Ethernet.
Protokół komunikacyjny: Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity operacyjne | DC 10.8-28.8V |
Odporność na mikroprzerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Max. 0.45A |
Maks. pobierana moc | 3 W (10.8V dc); 3.5 W (28.8V dc) |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Wejście nr | 8 |
Wejście cyfrowe | 8(I1-I8) |
Wejście analogowe | 4 (I1-I4) (0..10V DC) |
Wejście cyfrowe i wejścia analogowe (0...10V)10bitów(I1-I4) | |
Wejścia używane jako wejścia cyfrowe(I1-I4) | |
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC;<0.08mA |
Sygnal wejściowy1 | > 8 V DC;>0.12mA |
Prąd wejściowy | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dcv 0.34mA @ 24 V dc 0.41mA @ 28.8 V dc |
Czas reakcji | 0 do 1 ：Typ. 10.5 ms ；1 do 0 ：Typ. 1.5 ms |
Maksymalna częstotliwość zliczania | Typ.：4 HZ |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia analogowe (0..10V)( I1-I4 ) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 24KΩ; Max. 72KΩ |
Napięcie wejściowe | 28.8 V DC max |
Rozdzielczość | 10bit, 0.01V |
Dokładność przy 25 °C | ± (Max.0.02)V |
Dokładność przy 55 °C | ± (Max.0.04)V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Wejścia cyfrowe i wysokiej prędkości (I5—I8) | |
Wejścia cyfrowe(I5-I8) |
|
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC; <1mA |
Sygnal wejściowy1 | > 8 V DC;>1.6mA |
Prąd wejściowy | 2.1mA @ 10.8V dc 2.3mA @ 12.0 V dc 4.6 mA @ 24 V dc 5.5 mA @ 28.8 V dc |
Czas reakcji | 0 do 1 ：<1 ms ；1 do 0 ：<1 ms |
Wejścia wysokiej prędkości(I5-I8) |
|
Maksymalna częstotliwość zliczania | 60kHZ (I5—I8) |
Wyjście (4 wyjścia przekaźnikowe) | |
10A Przekaźnik 4 wyjścia od Q1 do Q4 | |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | 10A 250V AC |
Minimalne obciążenie przełączające | 6V 1A |
Oczekiwana trwałość elektryczna | 105 Operacje przy nominalnym obciążeniu rezystancyjnym |
Życie mechaniczne | 107Operacje w warunkach bez obciążenia |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciwko przepięciom i przeciążeniom: Brak |
Inny parametr | |
Waga | Około 250g |
Wymiary instalacji i schemat okablowania
