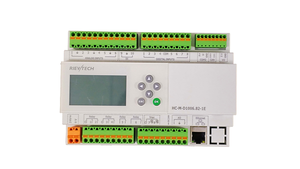

HC-M-D1006.82-1E
Zasilanie: AC/DC 24V
Wejście: 10 DI(DI1-DI10) + 6 AI(AI1-AI6) (Napięcie/Prąd/PT1000/Ni1000/NTC 10K B3435/NTC 10K B3950/Bezpotencjałowe styki)
Wyjście: 6 przekaźników + 2 triaki + 2 AQ(0-10V/0-5V/0-20mA/4-20mA)
Port USB typu C, Ethernet, 2 wbudowane RS485
Zasilanie czujnika: DC 5V + DC 24V
Modbus RTU/ASCII, Modbus TCP, BACnet MSTP / BACnet IP
HC-M-D1006.82-1E to kontroler HVAC/DDC z 10 DI + 6 AI, przekaźnikiem, triakiem i wyjściami analogowymi, Ethernetem i natywnym BACnet — elastyczna kontrola dla cewków wentylatorów, AHU i instalacji klimatyzacyjnych.
SPECYFIKACJE OGÓLNE
Timery: 2048
Liczniki: 2048
Bloki funkcyjne: 2048
Temperatura pracy: -20°C ~ +55°C
Przechowywanie: -40°C ~ +70°C
Ochrona: IP20 (Nie wodoszczelny)
Dokładność RTC : MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień: 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Modyfikacja parametrów za pomocą klawiatury LCD: tak
Wymiary: 155*118*61（Jednostka：mm）
Certyfikat: CE
Instalacja: szyna DIN 35 lub wkręt do instalacji
Obsługiwany język programowania: FBD
Możliwość rozbudowy: 16 modułów (Rozszerzenie serii HVAC)
Ochrona hasłem: ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny: COM0 (port USB typu C), C0M2 (RS485), COM3 (RS485), Ethernet.
Protokół komunikacyjny: Modbus RTU/ASCII, Modbus TCP, BACNET MSTP, BACNET IP
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne (nieizolowane) | AC/DC 24V |
Limity pracy | AC/DC 24V (±20%) |
Odporność na mikro przerwy w zasilaniu | Typ. 300ms |
| |
Parametry wejściowe: | |
Numer wejścia | 16(AI1-AI6, DI1-DI10) |
Wejście cyfrowe | 10(DI1-DI10) |
Wejście analogowe | AI1-AI6: 0: Napięcie (0--10V) 4: NTC 10K B3435 (-40…150℃) (Włącz oprogramowanie do programowania) |
Wejścia analogowe (AI1-AI6): PT1000 | |
Zakres pomiarowy | -50℃ do 200℃ |
Rozdzielczość | 0.1℃ |
Błąd pomiaru | ±0.5℃ |
Długość kabla | 10m max. ekranowany i skręcony |
Wejścia analogowe (AI1-AI6): Ni1000 | |
Zakres pomiarowy | -50℃ do 180℃ |
Rozdzielczość | 0.1℃ |
Błąd pomiaru | ±0.5℃ |
Długość kabla | 10m max. ekranowany i skręcony |
Wejścia analogowe (AI1-AI6): NTC 10K B3435 | |
Zakres pomiarowy | -40℃ do 150℃ R25=10KΩ ±1% B25/85 = 3435K ±1% |
Rozdzielczość | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
Błąd pomiaru | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
Długość kabla | 10m max. ekranowany i skręcony |
Wejścia analogowe (AI1-AI6): NTC 10K B3950 | |
Zakres pomiarowy | -40℃ do 150℃ R25=10KΩ +-1% B25/50 = 3950K +-1% |
Rozdzielczość | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
Błąd pomiaru | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
Długość kabla | 10m max. ekranowany i skręcony |
Wejścia analogowe (AI1-AI6): Napięcie (0...10V) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 10KΩ; Max. 14KΩ |
Napięcie wejściowe | 15 V DC max |
Rozdzielczość | 10bit ,0.01V |
Błąd pomiaru | ± 0.1V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Wejścia analogowe (AI1-AI6): Prąd (0…20mA) | |
Sygnał analogowy | 0….20mA prąd |
Impedancja wejściowa | 249Ω |
Rozdzielczość | 0.02mA |
Błąd pomiaru | ± 0.3mA |
Czas cyklu generacji wartości analogowej | Typ. 300 ms |
Ochrona przed odwróceniem polaryzacji | tak |
Ochrona przed przepięciem | Tak, jeśli napięcie wejściowe >7.5V, to automatycznie włącza konfigurację 0--10V |
Izolacja między zasilaniem a wejściami | Nie |
Długość kabla | <=30M z ekranowanym kablem skręconym (czujnik nieizolowany) |
Wejście cyfrowe (DI1-DI10) | |
Napięcie wejściowe | DI1-DI8: AC/DC 0~ 24V DI9-DI10: DC 0~ 24V |
Liczba wejść wysokiej prędkości | 2 (DI9, DI10): 60KHz |
| |
Wyjście | |
Wyjście analogowe AQ1-AQ2: 0…10V/0…5V/0…20mA/4…20mA | |
Numer wyjścia | 2 |
Sygnał wyjściowy | 0…10V/0…5V/0…20mA/4…20mA (Włącz oprogramowanie programistyczne) |
Wewnętrzna wartość i relacja sygnału | (0...1000) = (0...10V) = (0...5V) = (0...20mA) = (4...20mA) |
Rozdzielczość | 0.01V / 0.02mA |
Dokładność przy 25 °C | 0.02V / 0.05mA |
Przekaźnik 5A 4 wyjścia (Q1-Q4) | |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | 5A 250V AC |
Minimalne obciążenie przełączające | 6V 1A |
Oczekiwana trwałość elektryczna | 105 Praca przy nominalnym obciążeniu rezystancyjnym |
Żywotność mechaniczna | 107Praca w warunkach bez obciążenia |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas zwolnienia: maks. 10 mSec. |
Wbudowane zabezpieczenia | Ochrona przed zwarciami: Brak Ochrona przed przepięciami i przeciążeniami: Brak |
Przekaźnik 10A 2 wyjścia (Q5-Q6) | |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | 10A 250V AC |
Minimalne obciążenie przełączające | 6V 1A |
Oczekiwana trwałość elektryczna | 105 Praca przy nominalnym obciążeniu rezystancyjnym |
Żywotność mechaniczna | 107Praca w warunkach bez obciążenia |
Czas reakcji | Czas pracy: maks. 15 mSec. Czas wydania: 10 mSec. Max. |
Wbudowane zabezpieczenia | Przeciwko zwarciom: Brak Przeciwko przepięciom i przeciążeniom: Brak |
Wyjścia triakowe (Q7-Q8) | |
Numer wyjścia | 2 |
Obciążenie bezpieczeństwa (opornościowe) | 2.5A 277VAC/50HZ |
Zasilanie czujnika | |
DC 5V | Prąd znamionowy: 30mA, Dokładność: ±10%, Ochrona izolacyjna: Tak |
DC 24V | Prąd znamionowy: 30mA, Dokładność: ±10% Ochrona izolacyjna: Nie |
| |
Inny parametr | |
Waga | Około 400g |
Wymiary instalacji i wymiary okablowania
Montaż na szynie DIN:
Montaż na ścianie:
