HC-E-0404.42
Zasilanie: AC/DC 24V
Wejście: 4 DI(DI1-DI4) + 4 AI(AI1-AI4) (Napięcie/Prąd/PT1000/Ni1000/NTC 10K B3435/NTC 10K B3950/Przekaźniki bezpotencjałowe)
Wyjście: 4 przekaźniki + 2 AQ(0-10V/0-5V/0-20mA/4-20mA)

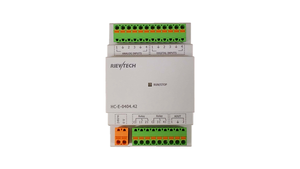

HC-E-0404.42 to moduł rozszerzenia HVAC z 4 wejściami cyfrowymi i 4 analogowymi oraz 4 przekaźnikami i 2 wyjściami analogowymi — dodaj kanały czujników do swojego systemu DDC dla pomieszczeń i zakładów.
Specyfikacje
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | AC/DC 24V |
Limity pracy | AC/DC 24V (±20%) |
Odporność na mikroprzerwy w zasilaniu | Typ. 300ms |
| |
Parametry wejściowe: | |
Numer wejścia | 8 (AI1-AI4, DI1-DI4) |
Wejście cyfrowe | 4 (DI1-DI4) |
Wejście analogowe | AI1-AI4: 0: Napięcie (0--10V) 4: NTC 10K B3435 (-40…150℃) (Włącz oprogramowanie do programowania) |
Wejścia analogowe (AI1-AI4): PT1000 | |
Zakres pomiarowy | -50℃ do 200℃ |
Rozdzielczość | 0.1℃ |
Błąd pomiaru | ±0.5℃ |
Długość kabla | maks. 10m, ekranowany i skręcony |
Wejścia analogowe (AI1-AI4): Ni1000 | |
Zakres pomiarowy | -50℃ do 180℃ |
Rozdzielczość | 0.1℃ |
Błąd pomiaru | ±0.5℃ |
Długość kabla | maks. 10m, ekranowany i skręcony |
Wejścia analogowe (AI1-AI4): NTC 10K B3435 | |
Zakres pomiarowy | -40℃ do 150℃ R25=10KΩ ±1% B25/85 = 3435K ±1% |
Rozdzielczość | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
Błąd pomiaru | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
Długość kabla | maks. 10m, ekranowany i skręcony |
Wejścia analogowe (AI1-AI4): NTC 10K B3950 | |
Zakres pomiarowy | -40℃ do 150℃ R25=10KΩ ±1% B25/50 = 3950K ±1% |
Rozdzielczość | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
Błąd pomiaru | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
Długość kabla | 10m max. ekranowany i skręcony |
Wejścia analogowe (AI1-AI4): Napięcie (0...10V) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 10KΩ; Max. 14KΩ |
Napięcie wejściowe | 15 V DC max |
Rozdzielczość | 10bit ,0.01V |
Błąd pomiaru | ± 0.1V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Wejścia analogowe (AI1-AI4): Prąd (0…20mA) | |
Sygnal analogowy | 0….20mA prąd |
Impedancja wejściowa | 249Ω |
Rozdzielczość | 0.02mA |
Błąd pomiaru | ± 0.3mA |
Czas cyklu generacji wartości analogowej | Typ. 300 ms |
Ochrona przed odwróceniem polaryzacji | tak |
Ochrona przed przepięciem | Tak, jeśli napięcie wejściowe >7.5V, to automatycznie włącza konfigurację 0--10V |
Izolacja między zasilaniem a wejściami | Nie |
Długość kabla | <=30M z ekranowanym kablem skrętkowym (czujnik nieizolowany) |
Wejście cyfrowet(DI1-DI4) | |
Napięcie wejściowe | AC/DC 0~24V |
Liczba wejść wysokiej prędkości | 0 |
| |
Parametry wyjściowe: | |
5A Przekaźnik 4 wyjścia (Q1-Q4) | |
Obciążenie certyfikowane pod względem bezpieczeństwa (rezystancyjne) | 5A 250V AC |
Minimalne obciążenie przełączające | 6V 1A |
Oczekiwana trwałość elektryczna | 105 Operacje przy obciążeniu rezystancyjnym nominalnym |
Życie mechaniczne | 107Operacje w warunkach bez obciążenia |
Czas reakcji | Czas działania: maks. 15 ms. Czas zwolnienia: maks. 10 ms. |
Wbudowane zabezpieczenia | Przeciw zwarciom: brak Przeciw przepięciom i przeciążeniom: brak |
Wyjście analogowe AQ1-AQ2: 0…10V/0…5V/0…20mA/4…20mA | |
Numer wyjścia | 2 |
Sygnal wyjściowy | 0…10V/0…5V/0…20mA/4…20mA (Włącz oprogramowanie do programowania) |
Wewnętrzna wartość i relacja sygnału | (0...1000) = (0...10V) = (0...5V) = (0...20mA) = (4...20mA) |
Rozdzielczość | 0.01V / 0.02mA |
Dokładność przy 25 °C | 0.02V / 0.05mA |
| |
Inne parametry: | |
Temperatura pracy | -20℃-+55℃ |
Temperatura przechowywania | -40℃-+70℃ |
Waga | 150g |
Ustawienie adresu dla modułów rozszerzeń
Gdy wiele modułów rozszerzeń jest podłączonych do jednego CPU PLC, każdy moduł rozszerzenia musi mieć przypisany odrębny adres stacji.
Domyślny adres rozszerzenia z fabryki: 1. Adres rozszerzenia jest konfigurowany za pomocą przełącznika DIP. Odpowiednia relacja między numerem adresu rozszerzenia a stanem przełącznika DIP jest pokazana poniżej:
Wymiary instalacji i schemat okablowania
Montaż na szynie DIN:
Montaż na ścianie:
