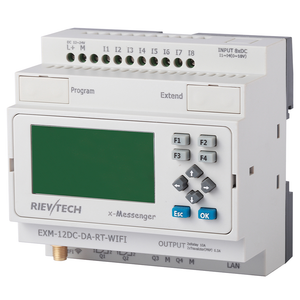

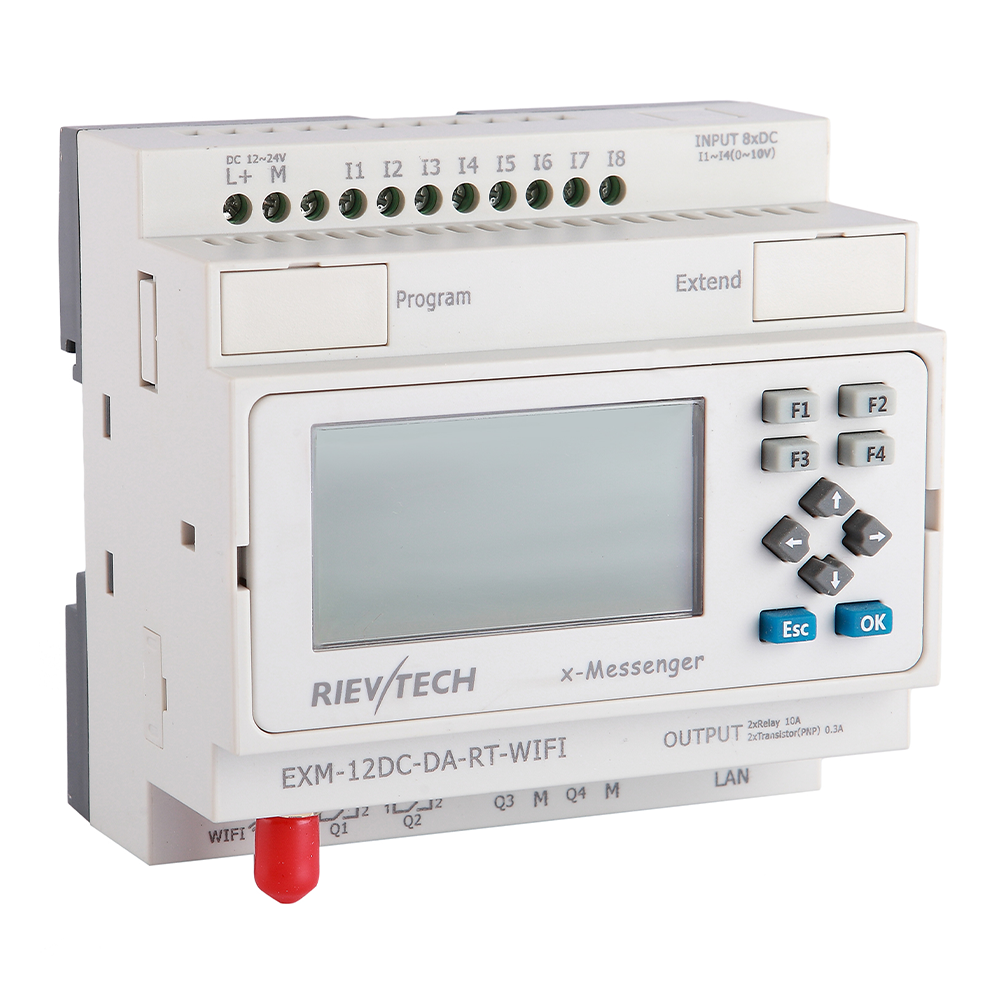

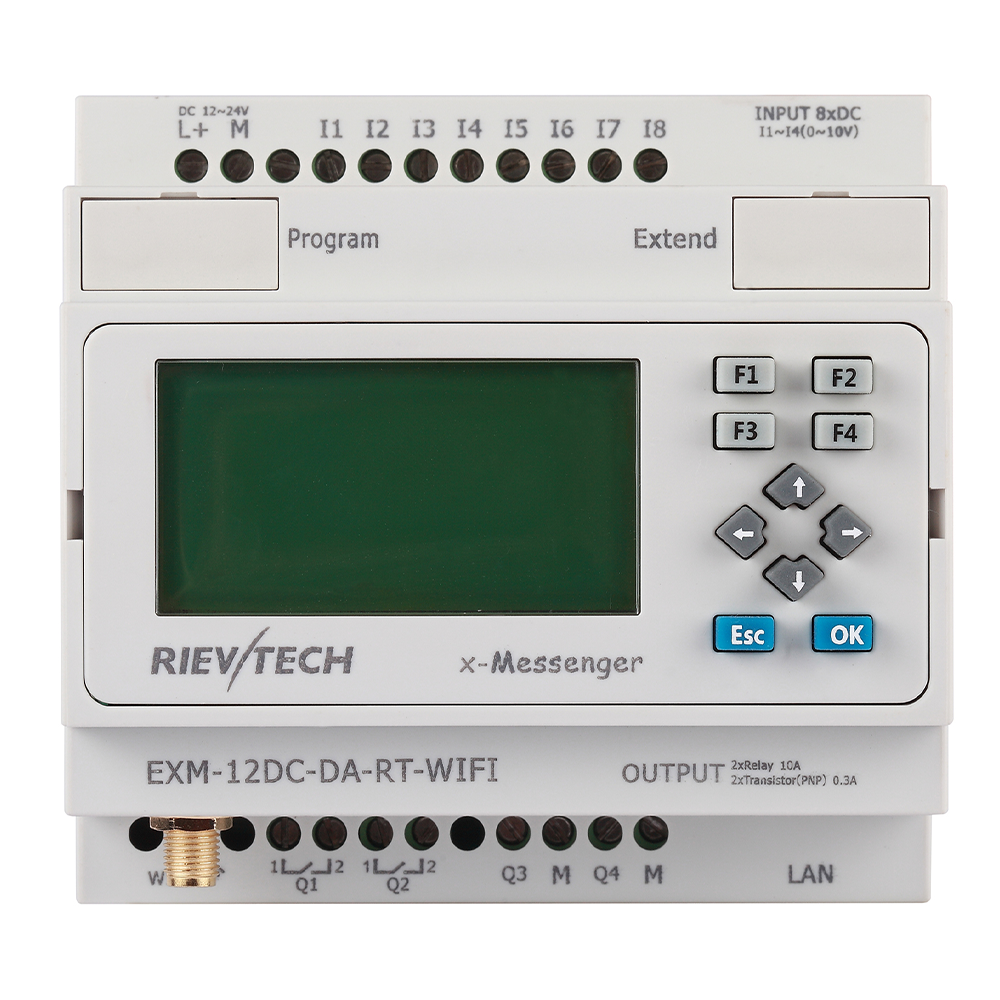

EXM-12DC-DA-RT-WIFI
Zasilanie: DC 12-24V
Wejście: 4 DI/AI(0-10V) + 4 DI
Wyjście: 2 przekaźniki + 2 tranzystory (PNP)
Modbus RTU/ASCII, Modbus TCP
EXM-12DC-DA-RT-WIFI to kompaktowy PLC z obsługą WiFi, posiadający 4 mieszane wejścia cyfrowe/analogowe, 4 wejścia cyfrowe oraz wyjścia przekaźnikowe + tranzystorowe — bezprzewodowe sterowanie i łączność Modbus dla projektów modernizacyjnych i szaf zdalnych.
Specyfikacje
Timery : 512
Liczniki : 512
Bloki funkcyjne: 512
Temperatura pracy: -20℃-55℃
Przechowywanie:-40℃-70℃
Ochrona: IP20 (Nieodporny na wodę)
Dokładność RTC : MAX ±2S/dzień
Zapas RTC przy 25 °C: 20 dni
Kopia zapasowa programu i ustawień : 10 lat
Retencja danych po wyłączeniu zasilania: 10 lat
Modyfikacja parametrów za pomocą klawiatury LCD: tak
Wymiary: 95*90*67（Jednostka：mm）
Certyfikat: CE
Instalacja: szyna DIN 35 lub wkręt do instalacji
Możliwość rozbudowy: 8 modułów (EXM-E-8)
Ochrona hasłem : ochrona hasłem 4-cyfrowym lub wyłączenie funkcji przesyłania programu
Interfejs komunikacyjny : 1 port RS232 (COM0 – kabel RS232), WiFi
Protokół komunikacyjny : Modbus RTU/ASCII, Modbus TCP
Indeks techniczny | |
Zasilanie: | |
Napięcie nominalne | DC 12-24V |
Limity pracy | DC 10.8-28.8V |
Odporność na mikro przerwy w zasilaniu | Typ. 5 ms |
Maks. prąd rozruchowy | Maks. 0.25A |
Maks. pobierana moc | 3.5 W (10.8V dc) ; 4 W (28.8V dc) |
Ochrona przed odwróceniem polaryzacji | Tak |
Parametry wejściowe: | |
Numer wejścia | 8 ( I1-I8 ) |
Wejście cyfrowe | 8 ( I1-I8 ) |
Wejście analogowe | 4 ( I1-I4)(0...10V DC) |
Wejścia cyfrowe( I5-I8 ) |
|
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy 0 | < 5V DC; <1mA |
Sygnal wejściowy 1 | > 8 V DC;>1.7mA |
Prąd wejściowy | 2.3mA @ 10.8V dc 2.6mA @ 12.0 V dc 5.2 mA @ 24 V dc 6.3 mA @ 28.8 V dc |
Czas reakcji | 0 do 1 ：<1 ms ；1 do 0 ：<1 ms |
Maksymalna częstotliwość zliczania | 60k Hz(I7--I8) |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjne |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia cyfrowe( I1-I4 ) | |
Napięcie wejściowe | DC0-28.8V |
Sygnal wejściowy0 | < 5V DC;<0.1mA |
Sygnal wejściowy1 | > 8 V DC;>0.3mA |
Prąd wejściowy | 0.4mA @ 10.8V dc 0.5mA @ 12.0 V dc 1.2mA @ 24 V dc 1.5mA @ 28.8 V dc |
Czas reakcji | 0 do 1 ：Typ. 1.5 ms ；1 do 0 ：Typ. 1.5 ms |
Maksymalna częstotliwość zliczania | Typ.：4 HZ |
Typ czujnika | Stykowy lub 3-przewodowy PNP |
Typ wejścia | Rezystancyjny |
Izolacja między zasilaniem a wejściami | Brak |
Izolacja między wejściami | Brak |
Wejścia używane jako wejścia analogowe( I1-I4 ) | |
Zakres pomiarowy | DC 0---10V |
Impedancja wejściowa | Min, 24KΩ ; Max. 72KΩ |
Napięcie wejściowe | 28.8 V DC max |
Rozdzielczość | 10bit ,0.01V |
Dokładność przy 25 °C | ± (Max.0.02)V |
Dokładność przy 55 °C | ± (Max.0.04)V |
Izolacja między kanałem analogowym a zasilaniem | Brak |
Długość kabla | 10 m max. ekranowany i skręcony |
Parametry wyjściowe: | |
Numer wyjścia | 4 (Q1-Q4) |
Typ wyjścia | 2 wyjścia przekaźnikowe + 2 wyjścia tranzystorowe (PNP) |
Prąd ciągły | (Q1-Q2) Obciążenie rezystancyjne 10A/Obciążenie indukcyjne 2A (Q3-Q4) Maks. 0,3 A na kanał |
Maks. napięcie przerywania | (Q1-Q2) AC 250 V DC 30 V (Q3-Q4) ≤ Napięcie zasilania |
Maks. dozwolona moc | (Q1-Q2) 1250VA 300W (Q3-Q4) 9 W |
Oczekiwana trwałość elektryczna | 105 Praca przy nominalnym obciążeniu rezystancyjnym |
Żywotność mechaniczna | 107Praca w warunkach bez obciążenia |
Czas reakcji | Czas działania: 15 ms. Maks. Czas zwolnienia: 10 ms. Maks. |
Wbudowane zabezpieczenia | Przeciw przeciążeniom i zwarciom: Nie Przeciw przepięciom (*): Nie |
Izolacja galwaniczna | Brak |
Częstotliwość PWM (Q3-Q4) | 1K HZ |
Stosunek cyklu PWM (Q3-Q4) | 0 do 100 % |
Dokładność PWM przy 120Hz (Q3-Q4) | < 0,5 % (20 % ➞ 80 %) obciążenie przy 10 mA |
Maks. prąd przerywania PWM (Q3-Q4) | 50 mA |
Częstotliwość przełączania: | |
Mechanizm | 10Hz |
Rezystor/lekki ładunek | 2Hz |
Wrażliwy ładunek | 0.5Hz |
Wbudowane parametry bezprzewodowe: | |
Wsparcie dla standardów bezprzewodowych 802.11b/g/n | |
Wsparcie dla protokołów sieciowych TCP/IP/UDP | |
Wsparcie dla pracy w trybie STA/AP | |
Wsparcie dla sieci w trybie Router/Bridge | |
Wsparcie dla trybu przesyłania Transparent/Agreement (Transparent używany przez CPU EXM) | |
Wsparcie dla przyjaznej strony konfiguracyjnej lub konfiguracji przez eSmsconfig | |
Na zewnątrz 100m z anteną 3dBi i wewnątrz 40m | |
Certyfikaty FCC /CE | |
Inne parametry: | |
xLogic<--->xLogic(przez Wifi) | xLogic działa jako serwer TCP lub klient TCP |
Wymiary instalacji i schemat okablowania
