SR-12DC-DA-R-B
Voeding: DC 12-24V/AC 24V
Ingang: 4 DI/AI(0-10V) + 4 DI
Uitgang: 4 relais
Ethernet
Modbus RTU/ASCII, Modbus TCP

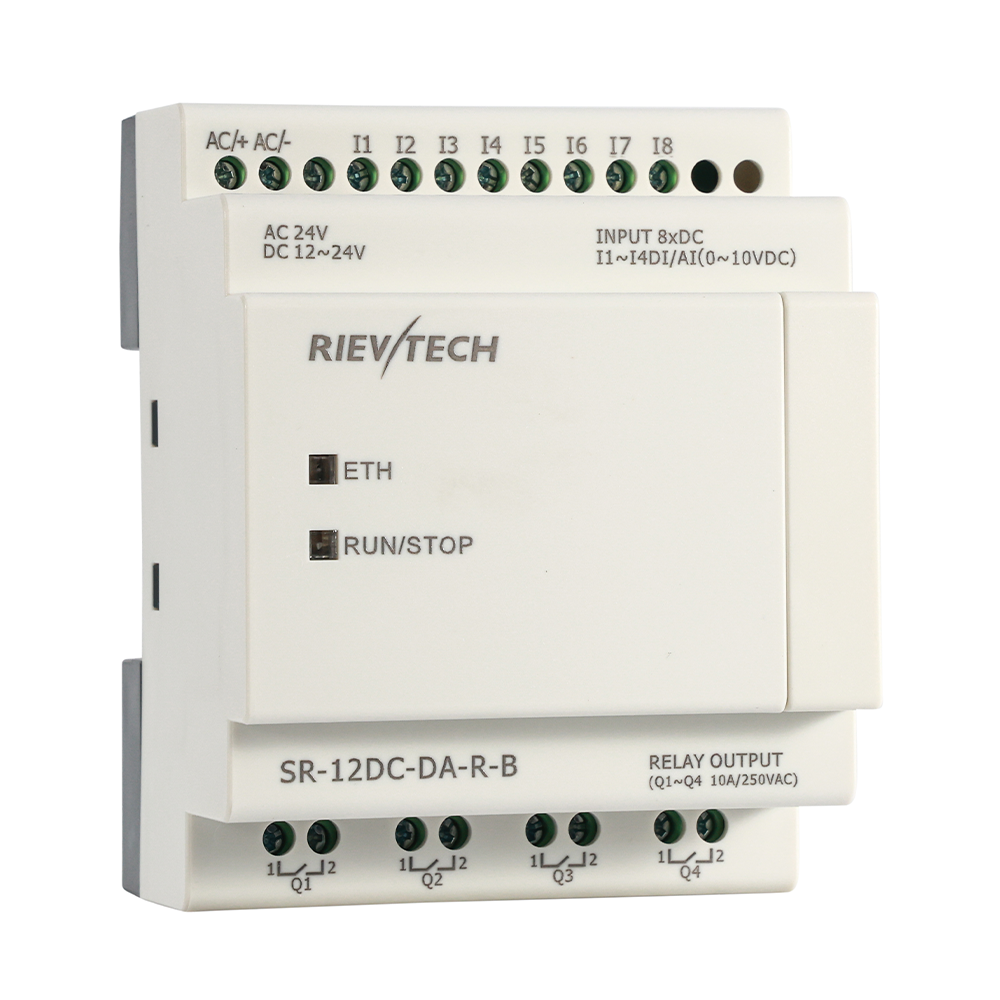

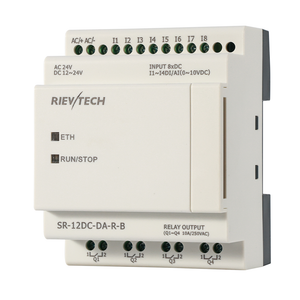

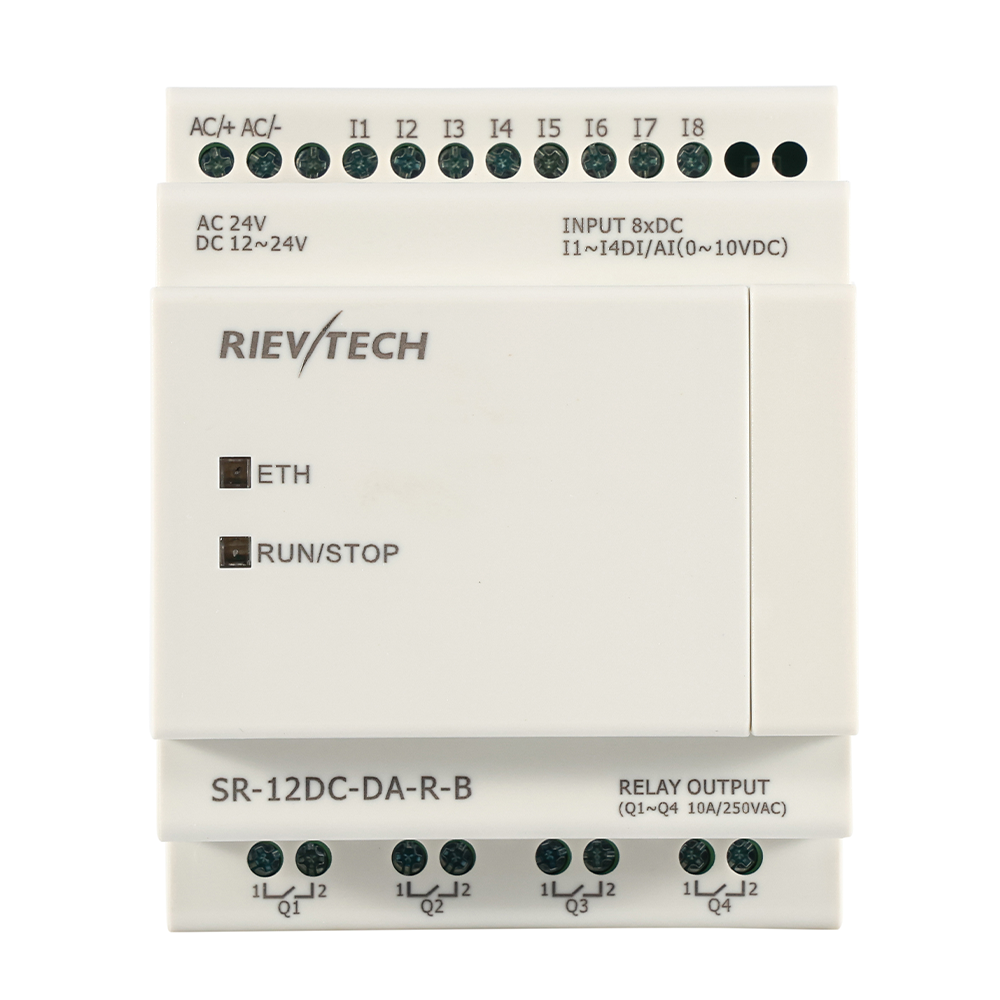

SR-12DC-DA-R-B is een 12-punts slimme relais met gemengde digitale/analoog ingangen, 4 relaisuitgangen en ingebouwde Ethernet - compacte, AC/DC-aangedreven controle met analoge detectie.
ALGEMENE SPECIFICATIES
Timers : 512
Counters: 512
Functieblokken: 512
Bedrijfstemperatuur: -20℃~+55℃
Opslag: -40℃~+70℃
Bescherming: IP20 (Niet-waterdicht)
RTC-nauwkeurigheid: MAX ±2S/dag
RTC-back-up bij 25 °C: 20 dagen
Programma- en instellingenback-up: 10 jaar
Gegevens stroomuitvalretentie: 10 jaar
Afmetingen: 72*90*60 (Eenheid, mm）
Certificaat : CE
Installatie : 35mm-DIN rail of schroef voor installatie
Parameters wijzigen via toetsenbord LCD: Nee
Ondersteunde programmeertaal: FBD & Ladder
Uitbreidingscapaciteit: 3 modules (SR-E)
Wachtwoordbeveiliging: 4-cijferige wachtwoordbeveiliging of functie voor het uploaden van programma's uitschakelen
Communicatie-interface: 1 RS485 poort(COM1 extern -- SR-RS485)，1 Ethernet poort(10M)
Communicatieprotocol: Modbus RTU, Modbus TCP
Technische index | |
Voedingsbron: | |
Nominale spanning | DC12-24V /AC24V |
Operationele limieten | DC 10.8-28.8V AC 21.6-26.4V |
Immuniteit tegen micro-stroomonderbrekingen | Typ. 5 ms |
Max. opstartstroom | Max. 0.4A |
Max. opgenomen vermogen | 0.3A (10.8V dc); 0.12A (28.8V dc); 0.22A (24V ac) |
Bescherming tegen polariteitsomkering | Ja |
Ingangsparameters: | |
Ingang Nr | 8 (I1-I8) |
Digitale ingang | 8 (I1-I8) |
Analoge ingang | 4 (I1-I4) (0...10V DC) |
Digitale ingangen(I5-I8) |
|
Ingangsspanning | DC 0-28.8V AC 0-24V |
Ingangssignaal0 | < 5V DC; <1 mA < 3V AC |
Ingangssignaal1 | > 8V DC; >1.7 mA > 6V AC |
Ingangsstroom | 2.05mA @ 10.8V dc 2.28mA @ 12.0 V dc 4.55 mA @ 24 V dc 5.46 mA @ 28.8 V dc 4.76 mA @ 24 V ac |
Reactietijd | DC12-24V 0 naar 1: Typ. 3ms; 1 naar 0: Typ. 3ms AC24V 0 naar 1: Typ. 72ms; 1 naar 0: Typ. 72ms |
Maximale telfrequentie | 65k Hz(I5—I8) |
Sensortype | Contact of 3-draads PNP |
Ingangstype | Weerstand |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Ingangen gebruikt als digitale ingangen(I1-I4) | |
Ingangsspanning | DC 0-28.8V AC 0-24V |
Ingangssignaal0 | < 5V DC; <0.09 mA < 3V AC |
Ingangssignaal1 | > 8V DC; >0.15mA > 5V AC |
Ingangsstroom | 0,16 mA @ 10,8V dc 0.18mA @ 12.0 V dc 0.49mA @ 24 V dc 0.62mA @ 28.8 V dc 0.58 mA @ 24 V ac |
Reactietijd | DC12-24V 0 tot 1: Typ. 5 ms; 1 tot 0: Typ. 5 ms AC24V 0 tot 1: Typ. 40ms 1 tot 0: Typ. 40ms |
Maximale telfrequentie | Typ.：4 HZ |
Sensortype | Contact of 3-draads PNP |
Ingangstype | Weerstand |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Ingangen gebruikt als analoge ingangen(I1-I4) | |
Meetbereik | DC 0---10V |
Ingangsimpedantie | Min, 24KΩ; Max. 72KΩ |
Ingangsspanning | 28.8 V DC max |
Resolutie | 10 bit, 0,01 V |
Nauwkeurigheid bij 25 °C | ± (Max.0.2)V |
Isolatie tussen analoge kanaal en voeding | Geen |
Kabellengte | 10 m max. afgeschermd en gedraaid |
Uitgangsparameters: | |
Uitgang Nr. | 4 (Q1-Q4) |
Uitgangstype | Relay-uitgang |
Veiligheid gecertificeerde belasting (resistief) | 10A,250V AC |
Minimale schakelbelasting | 6V 1A |
Elektrische duurzaamheid (360ops/h) | 105 (bij kamertemperatuur) |
Mechanische duurzaamheid 10.800ops/h | 107(bij kamertemperatuur) |
Reactietijd | Bedrijfstijd: 15 mSec. Max. Release tijd: 10 mSec. Max. |
Ingebouwde bescherming | Tegen kortsluitingen: Geen Tegen overspanningen en overbelastingen: Geen |
Schakel frequentie: | |
Mechanisme | 10Hz |
Weerstand/licht belasting | 2Hz |
Gevoelige belasting | 0.5Hz |
LED Indicator Status: | |
ETH (Ethernet Communicatie Indicator) | ETH_LINK: Groen (geeft aan dat de netwerkverbinding is tot stand gebracht.) |
ETH_DATA: Knipperend geel (geeft aan dat communicatiedata wordt verzonden.) | |
RUN/STOP (PLC Run/Stop Indicator) | Groen: RUN-status Rood: STOP-status |
Andere parameters: | |
Gewicht | 200g |
Installatiedimensies & Bedradingsschema
