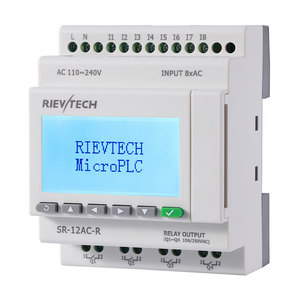

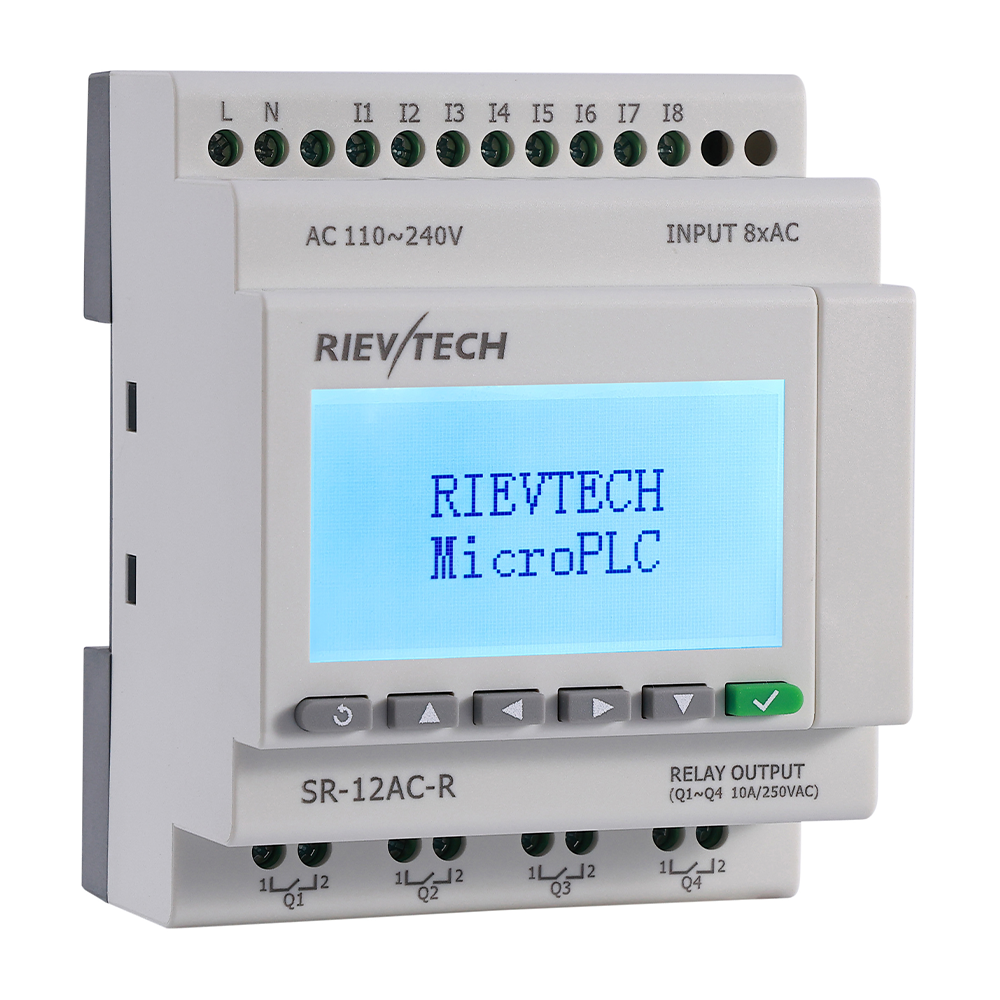

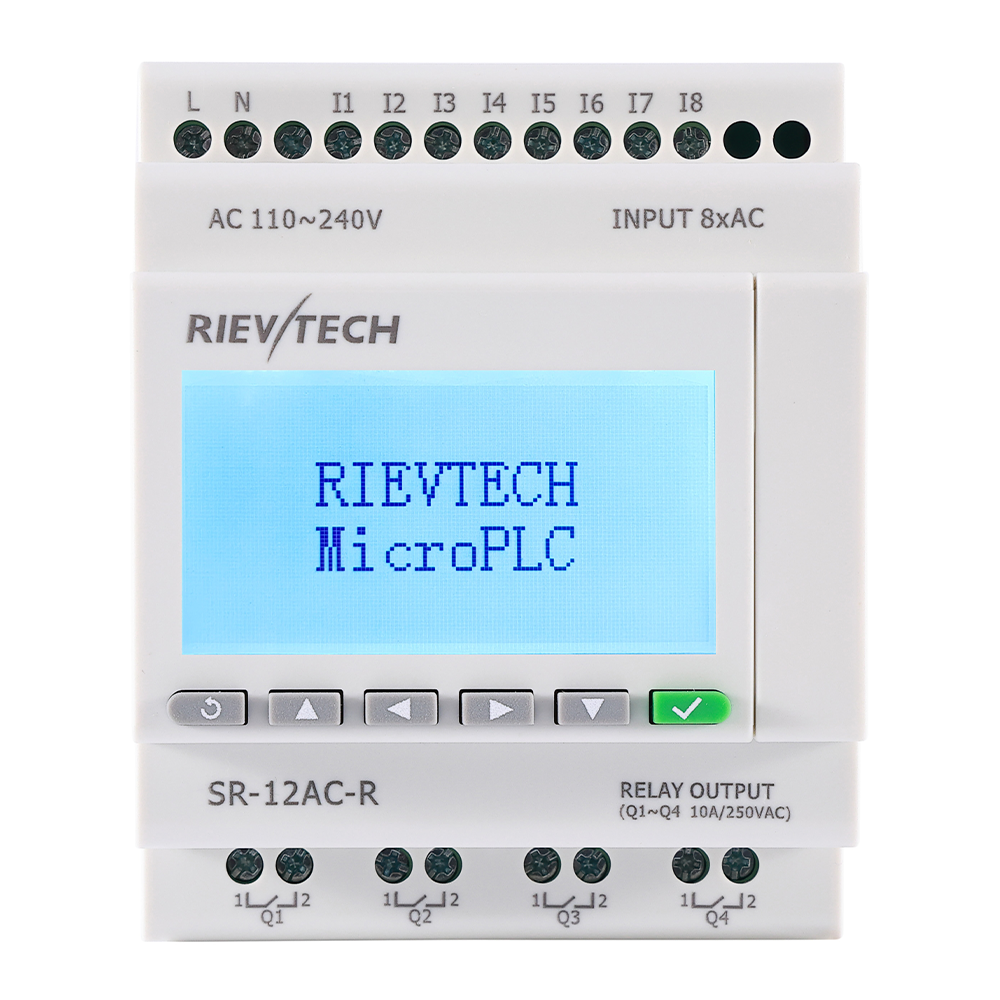

SR-12AC-R
Voeding: AC 110V-240V
Ingang: 8 DI(AC)
Uitgang: 4 relais
Ethernet
Modbus RTU/ASCII, Modbus TCP
SR-12AC-R is een 12-punts slim relais met 8 AC-ingangen, 4 relaisuitgangen en ingebouwde Ethernet — een economische vervanging voor timer- en contactorstapels in HVAC- en besturingspanelen.
ALGEMENE SPECIFICATIES
Timers : 512
Counters: 512
Functieblokken: 512
Bedrijfs temperatuur: -20℃-+55℃
Opslag : -40℃-+70℃
Bescherming: IP20 (Niet-waterdicht)
RTC-nauwkeurigheid: MAX ±2S/dag
RTC-back-up bij 25 °C: 20 dagen
Programma- en instellingenback-up: 10 jaar
Gegevens stroomuitvalretentie: 10 jaar
Afmetingen : 72*90*61 (Eenheid, mm）
Certificaat : CE
Installatie : 35mm-DIN rail of schroef voor installatie
Parameters wijzigen via toetsenbord LCD: ja
Ondersteunde programmeertaal: FBD & Ladder
Uitbreidingscapaciteit: 3 modules (SR-E)
Wachtwoordbeveiliging: 4-cijferige wachtwoordbeveiliging of functie voor het uploaden van programma's uitschakelen
Communicatie-interface: 1 RS485 poort(COM1 extern -- SR-RS485)，1 Ethernet poort(10M)
Communicatieprotocol: Modbus RTU, Modbus TCP
Technische index | |
Voedingsbron: | |
Nominale spanning | AC110V-240V |
Operationele limieten | AC85 - 265 V |
Het hoofdfrequentiebereik | 47-63Hz |
Max. opgenomen vermogen | 60mA (85V ac); 50mA (265V ac) |
Overspanningsimmuniteit | 1780V AC |
Bescherming tegen polariteitsomkering | Ja |
Ingangsparameters: | |
Ingang Nr | 8 (I1-I8) |
Digitale ingang | 8 (I1-I8) |
Analoge ingang | Geen |
Ingangsspanning | AC110-240V |
Ingangssignaal0 | AC0-40V；<0.03mA |
Ingangssignaal1 | AC79-240V; >0.06mA |
Ingangsreactietijd | Vertragingstijd bij 0 tot 1： 120V AC: Typ. 30 ms 240V AC: Typ. 20 ms Vertragingstijd bij 1 naar 0： 120V AC: Typ. 130 ms 240V AC: Typ. 120 ms |
Maximale telfrequentie | Typ. 2Hz |
Sensortype | Contact of 3-draads PNP |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Bescherming tegen polariteitsomkering | Ja |
Uitgangsparameters: | |
Uitgang Nr. | 4 (Q1-Q4) |
Uitgangstype | Relay-uitgang |
Veiligheid gecertificeerde belasting (resistief) | 10A,250V AC |
Minimale schakelbelasting | 6V 1A |
Elektrische duurzaamheid (360ops/h) | 105 (bij kamertemperatuur) |
Mechanische duurzaamheid 10.800ops/h | 107(bij kamertemperatuur) |
Reactietijd | Bedrijfstijd: 15 mSec. Max. Release tijd: 10 mSec. Max. |
Ingebouwde bescherming | Tegen kortsluitingen: Geen Tegen overspanningen en overbelastingen: Geen |
Schakel frequentie: | |
Mechanisme | 10Hz |
Weerstand/licht belasting | 2Hz |
Gevoelige belasting | 0.5Hz |
Andere parameters: | |
Gewicht | 210.7g / 247.2g(verpakking) |
Installatiedimensies & Bedradingsschema
