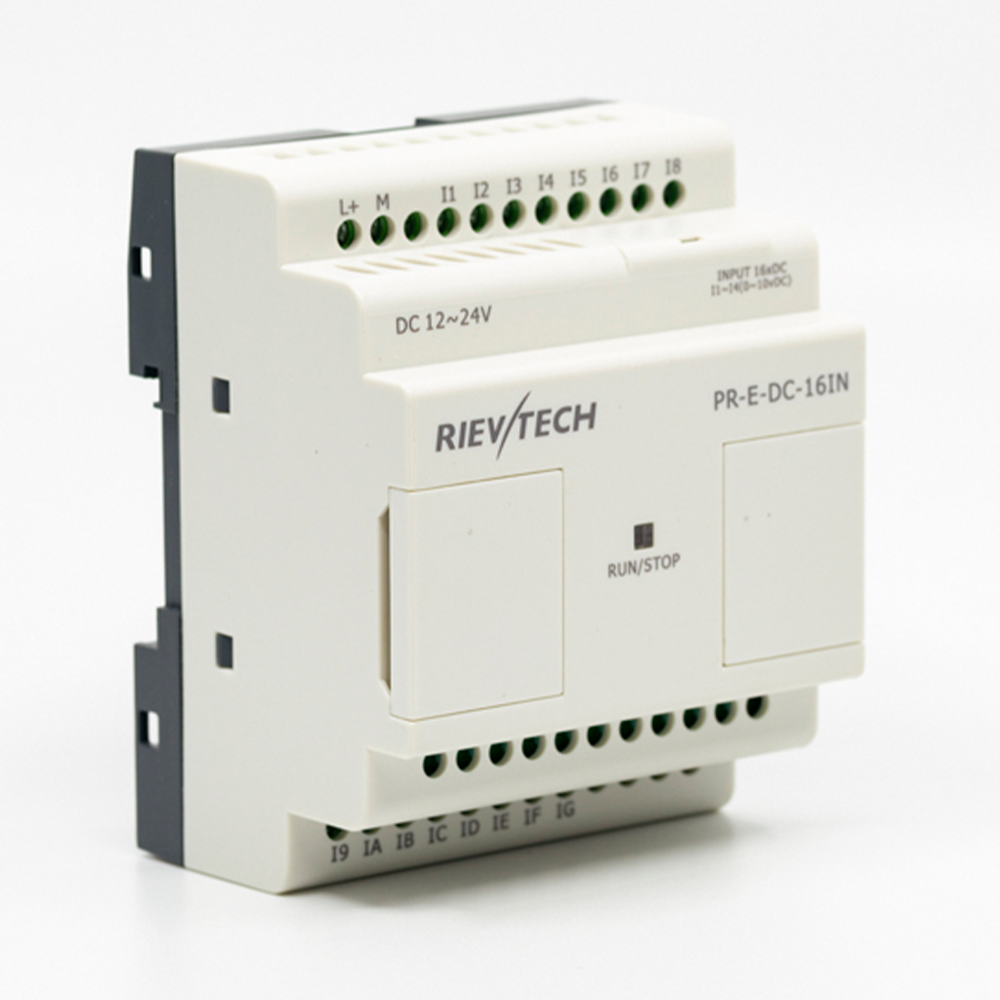

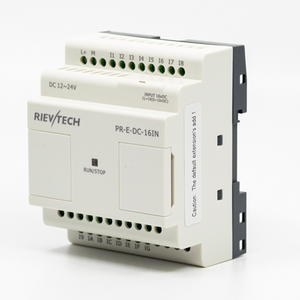

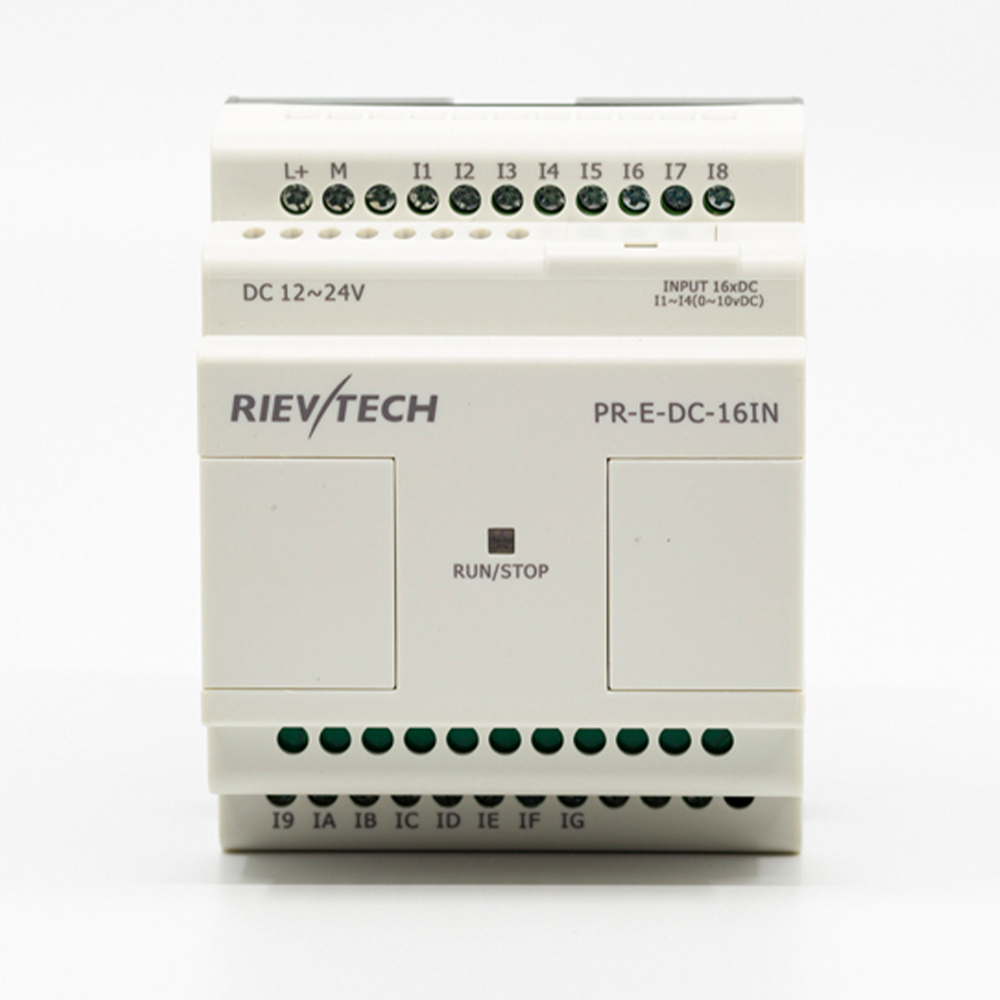

PR-E-DC-16IN is een uitbreidingsmodule die 16 digitale ingangen toevoegt (de eerste 4 configureerbaar als analoog) aan PR-serie CPU's — flexibele invoeruitbreiding voor sensorrijke machines.
Specificaties
Technische index | |
Voedingsbron: | |
Nominale spanning | DC 12-24V |
Operationele limieten | DC 10.8-28.8V |
Immuniteit tegen micro-stroomonderbrekingen | Typ. 5 ms |
Max. opstartstroom | Max. 0.4A |
Max. opgenomen vermogen | 0.7A (10.8V dc); 0.8 A (28.8V dc) |
Bescherming tegen polariteitsomkering | Ja |
Ingangsparameters: | |
Ingang Nr | 16 (I1-IG) |
Digitale ingang | 16 (I1-IG) |
Analoge ingang | 4 (I1-I4) (0...10V DC) |
Digitale ingangen( I5-IG ) | |
Ingangsspanning | DC0-28.8V |
Ingangssignaal0 | < 5V DC; <1mA |
Ingangssignaal1 | > 8 V DC; >1.7mA |
Ingangsstroom | 2.1 mA @ 10.8V dc 2.6 mA @ 12.0V dc 5.2 mA @ 24V dc 6.3 mA @ 28.8V dc |
Reactietijd | 0 tot 1 : <1 ms ; 1 tot 0 : <1 ms |
Maximale telfrequentie | 4 Hz(I5--IG) |
Sensortype | Contact of 3-draads PNP |
Ingangstype | Weerstand |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Ingangen gebruikt als digitale ingangen (I1-I4) | |
Ingangsspanning | DC0-28.8V |
Ingangssignaal0 | < 5V DC;<0.09mA |
Ingangssignaal1 | > 8 V DC;>0.15mA |
Ingangsstroom | 0.4 mA @ 10.8V dc 0.5 mA @ 12.0 V dc 1.2 mA @ 24 V dc 1.5 mA @ 28.8 V dc |
Reactietijd | 0 tot 1 : <1 ms ; 1 tot 0 : <1 ms |
Maximale telfrequentie | Typ.：4 HZ |
Sensortype | Contact of 3-draads PNP |
Ingangstype | Weerstand |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Ingangen gebruikt als analoge ingangen (I1-I4) | |
Meetbereik | DC 0---10V |
Ingangsimpedantie | Min, 24KΩ; Max. 72KΩ |
Ingangsspanning | 28.8 V DC max |
Resolutie | 9bit ,0.015V |
Nauwkeurigheid bij 25 °C | ± (Max.0.2)V |
Isolatie tussen analoge kanaal en voeding | Geen |
Kabellengte | 10 m max. afgeschermd en gedraaid |
Uitgangsparameters: | |
Uitgang Nr. | Geen |
Andere parameters: | |
Bedrijfstemperatuur | -20℃-+55℃ |
Opslagtemperatuur | -40℃-+70℃ |
Adresinstelling voor uitbreidingsmodules
Wanneer meerdere uitbreidingsmodules zijn aangesloten op één enkele CPU PLC, moet elke uitbreidingsmodule een unieke stationadres toegewezen krijgen.
Fabrieksinstelling uitbreidingsadres: 1. Het uitbreidingsadres wordt geconfigureerd via DIP-schakelaar. De overeenkomstige relatie tussen het uitbreidingsadresnummer en de status van de DIP-schakelaar wordt hieronder weergegeven:
Installatiedimensies & Bedradingsschema
