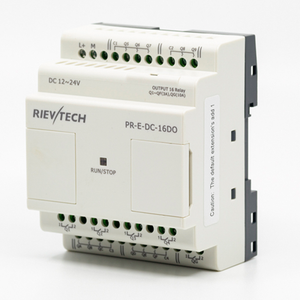

PR-E-DC-16DO is een uitbreidingsmodule die 16 relaisuitgangen toevoegt aan PR-serie CPU's — bulkuitbreiding van uitgangen voor DC-gevoede systemen.
Specificaties
Technische index | |
Voedingsbron: | |
Nominale spanning | DC 12-24V |
Operationele limieten | DC 10.8-28.8V |
Immuniteit tegen micro-stroomonderbrekingen | Typ. 5 ms |
Max. opstartstroom | Max. 0.4A |
Max. opgenomen vermogen | 3 W (10.8V dc) ; 5.5 W (28.8V dc) |
Bescherming tegen polariteitsomkering | Ja |
Ingangsparameters: | |
Ingang Nr | Geen |
Uitgangsparameters: | |
Uitgang Nr. | 16 (Q1-QG) |
Uitgangstype | Relay-uitgang |
Veiligheid gecertificeerde belasting (resistief) | (Q1-QF) 3A 250VAC (QG) 10A 250V AC |
Minimale schakelbelasting | 6V 1A |
Elektrische duurzaamheid Verwachting | 105 Bedrijfsvoering bij nominale resistieve belasting |
Mechanisch leven | 107Bedrijfsvoering bij geen belasting |
Reactietijd | Bedrijfstijd: 15 mSec. Max. Release tijd: 10 mSec. Max. |
Ingebouwde bescherming | Tegen kortsluitingen: Geen Tegen overspanningen en overbelastingen: Geen |
Schakel frequentie: | |
Mechanisme | 10Hz |
Weerstand/licht belasting | 2Hz |
Gevoelige belasting | 0.5Hz |
Andere parameters: | |
Bedrijfstemperatuur | -20℃-+55℃ |
Opslagtemperatuur | -40℃-+70℃ |
Adresinstelling voor uitbreidingsmodules
Wanneer meerdere uitbreidingsmodules zijn aangesloten op één enkele CPU PLC, moet elke uitbreidingsmodule een unieke stationadres toegewezen krijgen.
Fabrieksinstelling uitbreidingsadres: 1. Het uitbreidingsadres wordt geconfigureerd via DIP-schakelaar. De overeenkomstige relatie tussen het uitbreidingsadresnummer en de status van de DIP-schakelaar wordt hieronder weergegeven:
Installatiedimensies & Bedradingsschema
