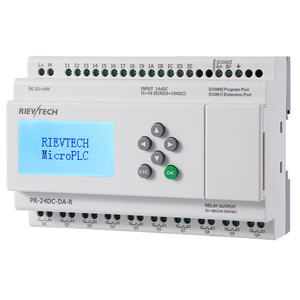

PR-24DC-DA-R
Voeding: DC 12-24V
Ingang: 6 DI/AI(0-10V) + 8 DI
Uitgang: 10 Relais
1 ingebouwde RS485
Modbus RTU/ASCII
PR-24DC-DA-R is een 24-punts DCMicro PLCmet gemengde digitale/analoog ingangen en 10 relaisuitgangen — hoge I/O-telling voor machines die meer punten nodig hebben dan een slim relais.
ALGEMENE SPECIFICATIES
Timers: 1024
Counters: 1024
Functieblokken: 1024
Bedrijfs temperatuur: -20℃-+55℃
Opslag: -40℃-+70℃
Bescherming: IP20 (Niet-waterdicht)
RTC-nauwkeurigheid : MAX ±2S/dag
RTC-back-up bij 25 °C: 20 dagen
Programma- en instellingenback-up :10 jaar
Gegevens stroomuitvalretentie: 10 jaar
Parameters wijzigen via toetsenbord LCD: ja
Afmetingen: 133*90*60（Eenheid：mm）
Certificaat: CE
Installatie: 35-DIN-rail of schroef voor installatie
Parameters wijzigen via toetsenbord LCD: ja
Ondersteunde programmeertaal: FBD & Ladder
Uitbreidingscapaciteit: 16 modules (PR-E-16)
Wachtwoordbeveiliging: 4-cijferige wachtwoordbeveiliging of functie voor het uploaden van programma's uitschakelen
Communicatie-interface: 1 RS232 poort (COM0 – RS232 Kabel) & 2 RS485 poort (COM1 extern - SR-RS485, COM2 ingebouwd)
Communicatieprotocol: Modbus RTU/ASCII
Voedingsbron: | |
Nominale spanning | DC 12-24V |
Operationele limieten | DC 10.8-28.8V |
Immuniteit tegen micro-stroomonderbrekingen | Typ. 5 ms |
Max. opstartstroom | Max. 0.45A |
Max. opgenomen vermogen | 5W (10.8V dc); 8W (28.8V dc) |
Bescherming tegen polariteitsomkering | Ja |
Ingangsparameters: | |
Ingang Nr | 14 (I1-IE) |
Digitale ingang | 14 (I1-IE) |
Analoge ingang | 6 (I1-I6) (0…10V DC) |
Digitale ingangen(I7-IE) |
|
Ingangsspanning | DC 0-28.8V |
Ingangssignaal0 | < 5V DC; <1mA |
Ingangssignaal1 | > 8 V DC;>1.7 mA |
Ingangsstroom | 2,1 mA @ 10,8V dc 2,3mA @ 12,0 V dc 4.6mA @ 24 V dc 5,5 mA @ 28,8 V dc |
Reactietijd | DC12-24V: 0 naar 1 ：<1 ms; 1 naar 0 ：<1 ms |
Maximale telfrequentie | 60k Hz(I9--IC) |
Sensortype | Contact of 3-draads PNP |
Ingangstype | Weerstand |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Ingangen gebruikt als digitale ingangen(I1-I6) | |
Ingangsspanning | DC 0-28.8V |
Ingangssignaal0 | < 5V DC;<0.09 mA |
Ingangssignaal1 | > 8 V DC;>0.12mA |
Ingangsstroom | 0,16 mA @ 10,8V dc 0.18mA @ 12.0 V dc 0.49mA @ 24 V dc 0.63mA @ 28.8 V dc |
Reactietijd | DC12-24V: 0 naar 1 ：<1 ms; 1 naar 0 ：<1 ms |
Maximale telfrequentie | Typ.：4 HZ |
Sensortype | Contact of 3-draads PNP |
Ingangstype | Weerstand |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Ingangen gebruikt als analoge ingangen(I1-I6) | |
Meetbereik | DC 0---10V |
Ingangsimpedantie | Min, 24KΩ; Max. 72KΩ |
Ingangsspanning | 28.8 V DC max |
Resolutie | 10 bit, 0,01 V |
Nauwkeurigheid bij 25 °C | ± (Max.0.02)V |
Nauwkeurigheid bij 55 °C | ± (Max.0.04)V |
Isolatie tussen analoge kanaal en voeding | Geen |
Kabellengte | 10 m max. afgeschermd en gedraaid |
Uitgangsparameters: | |
Uitgang Nr. | 10(Q1-QA) |
Uitgangstype | Relay-uitgang |
Veiligheid gecertificeerde belasting (resistief) | 10A 250V AC |
Minimale schakelbelasting | 6V 1A |
Elektrische duurzaamheid Verwachting | 105 Bedrijfsvoering bij nominale resistieve belasting |
Mechanisch leven | 107Bedrijfsvoering bij geen belasting |
Reactietijd | Bedrijfstijd: 15 mSec. Max. Release tijd: 10 mSec. Max. |
Ingebouwde bescherming | Tegen kortsluitingen: Geen Tegen overspanningen en overbelastingen: Geen |
Schakel frequentie: | |
Mechanisme | 10Hz |
Weerstand/licht belasting | 2Hz |
Gevoelige belasting | 0.5Hz |
Andere parameters: | |
Gewicht | Ongeveer 400g |
Installatiedimensies & Bedradingsschema
