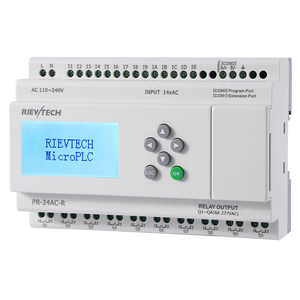

PR-24AC-R
Voeding: AC110V-240V
Ingang: 14 DI(AC)
Uitgang: 8 Relais
1 ingebouwde RS485
Modbus RTU/ASCII
PR-24AC-R is een 24-punts AC-gevoedeMicro PLCmet 14 AC-ingangen en 10 relaisuitgangen — voldoende I/O voor grotere bedieningspanelen, uitbreidbaar naarmate uw machine groeit.
ALGEMENE SPECIFICATIES
Timers: 1024
Counters: 1024
Functieblokken: 1024
Bedrijfs temperatuur: -20℃-+55℃
Opslag: -40℃-+70℃
Bescherming: IP20 (Niet-waterdicht)
RTC-nauwkeurigheid: MAX ±2S/dag
RTC-back-up bij 25 °C: 20 dagen
Programma- en instellingenback-up: 10 jaar
Gegevens stroomuitvalretentie: 10 jaar
Wijzig parameters via toetsenbord LCD: Ja (4*16 karakters)
Afmetingen: 133*90*60（Eenheid：mm）
Certificaat: CE
Installatie: 35-DIN-rail of schroef voor installatie
Parameters wijzigen via toetsenbord LCD: ja
Ondersteunde programmeertaal: FBD & Ladder
Uitbreidingscapaciteit: 16 modules (PR-E-16)
Wachtwoordbeveiliging: 4-cijferige wachtwoordbeveiliging of functie voor het uploaden van programma's uitschakelen
Communicatie-interface: 1 RS232-poort (COM0 – RS232-kabel) & 2 RS485-poorten (COM1 extern - SR-RS485, COM2 ingebouwd)
Communicatieprotocol: Modbus RTU/ASCII
Technische index | |
Voedingsbron: | |
Nominale spanning | AC110V-240V |
Operationele limieten | AC85 - 265 V |
Het hoofdfrequentiebereik | 47-63Hz |
Max. opgenomen vermogen | 220mA (85V ac); 85mA (265V ac) |
Overspanningsimmuniteit | 1780V AC |
Bescherming tegen polariteitsomkering | Ja |
Ingangsparameters: | |
Ingang Nr | 14 |
Digitale ingang | 14 (I1-IE) |
Analoge ingang | Geen |
Ingangsspanning | AC110-240V |
Ingangssignaal0 | AC0-40V；<0.03mA |
Ingangssignaal1 | AC79-240V；>0.06mA |
Ingangsreactietijd | Vertragingstijd bij 0 tot 1： 120V AC ：Typ. 50 ms 240V AC ：Typ. 30 ms Vertragingstijd bij 1 naar 0： 120V AC ：Typ. 90 ms 240V AC ：Typ.100 ms |
Maximale telfrequentie | Typ. 4Hz |
Sensortype | Contact |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Bescherming tegen polariteitsomkering | Ja |
Uitgangsparameters: | |
Uitgang Nr. | 10 (Q1-QA) |
Uitgangstype | Relay-uitgang |
Veiligheid gecertificeerde belasting (resistief) | 8A 277V AC |
Minimale schakelbelasting | 6V 1A |
Elektrische duurzaamheid Verwachting | 105 Bedrijfsvoering bij nominale resistieve belasting |
Mechanisch leven | 107Bedrijfsvoering bij geen belasting |
Reactietijd | Bedrijfstijd: 15 mSec. Max. Release tijd: 10 mSec. Max. |
Ingebouwde bescherming | Tegen kortsluitingen: Geen Tegen overspanningen en overbelastingen: Geen |
Schakel frequentie: | |
Weerstand/licht belasting | 2Hz |
Gevoelige belasting | 0.5Hz |
Andere parameters: | |
Gewicht | Ongeveer 400g |
Installatiedimensies & Bedradingsschema
