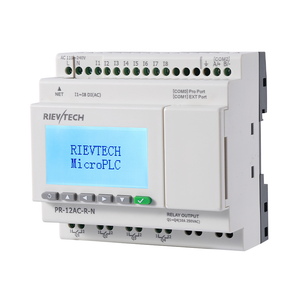

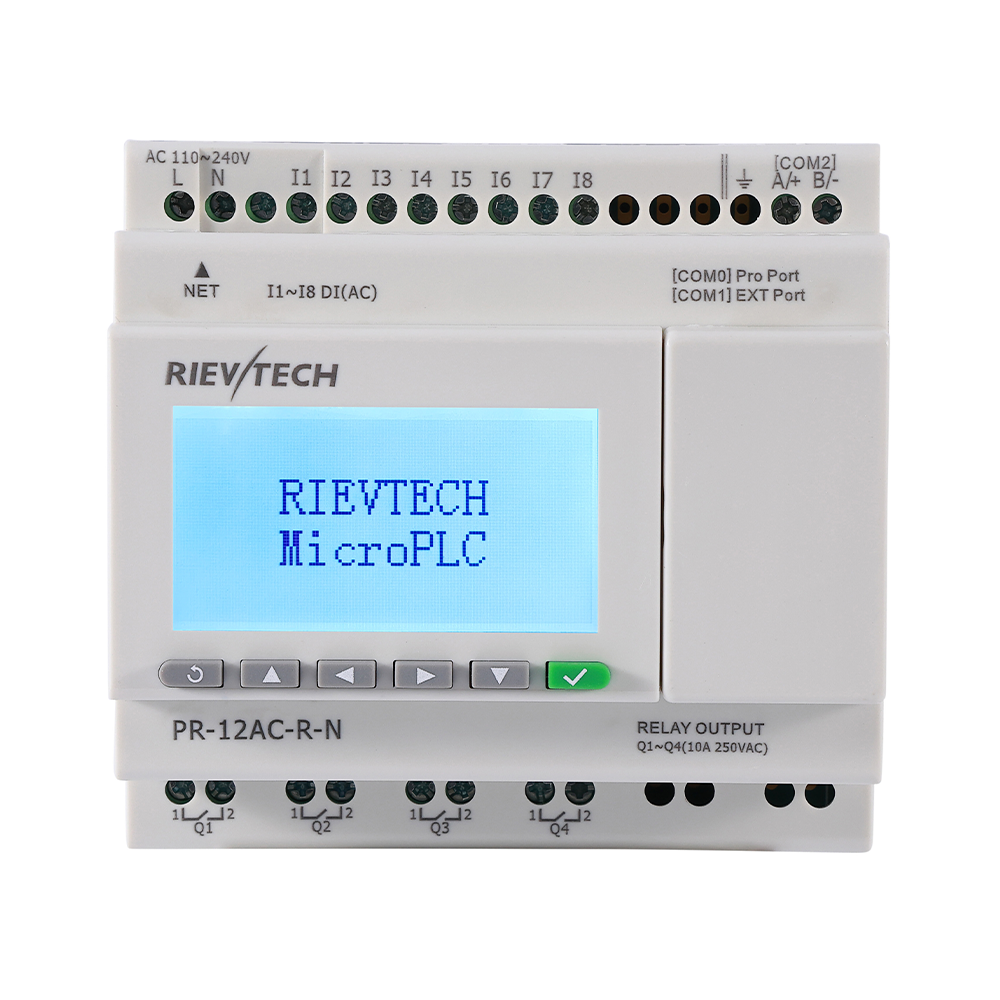

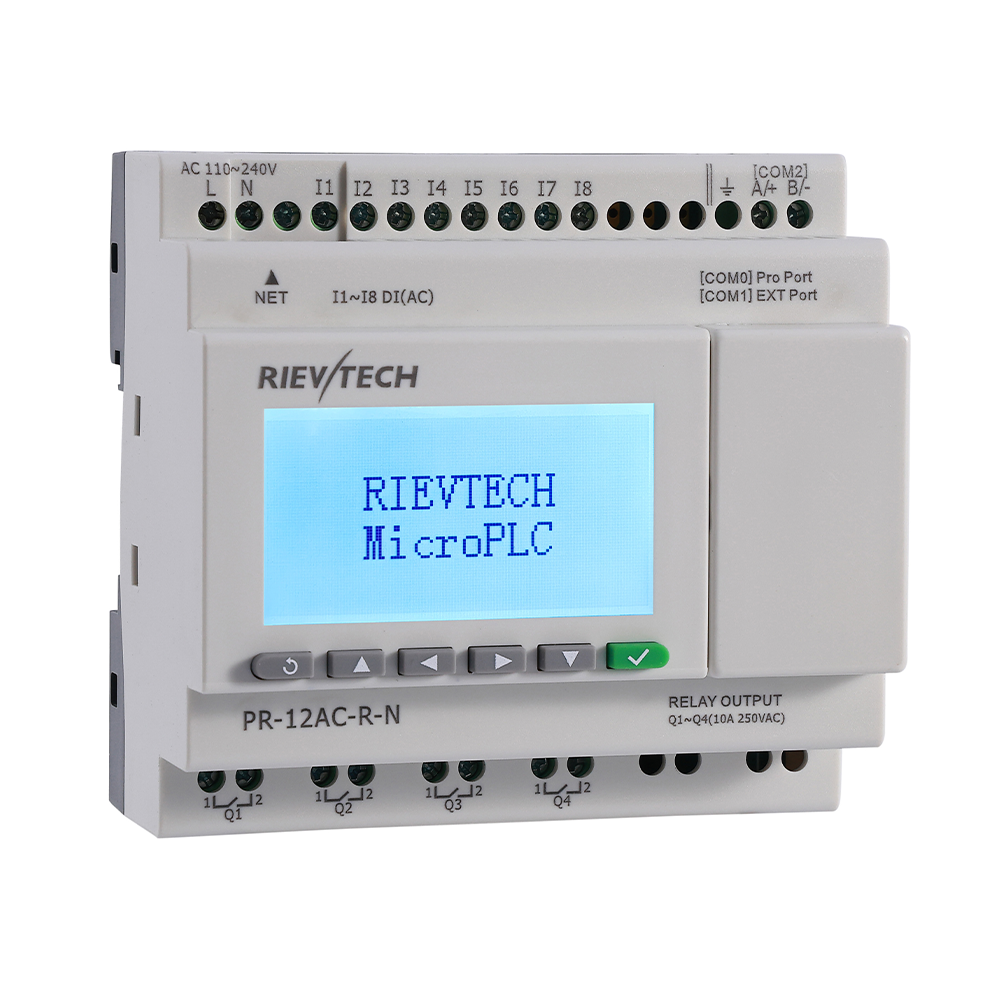

PR-12AC-R-N
Voeding: AC 110V-240V
Ingang: 8 DI(AC)
Uitgang: 4 relais
Ethernet, 1 ingebouwde RS485
Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet MSTP / BACnet IP
PR-12AC-R-N is een 12-punts EthernetMicro PLCmet 8 AC-ingangen, 4 relaisuitgangen en native Modbus TCP, MQTT en BACnet over bedraad Ethernet — een verbonden kern voor kleine machines die moeten rapporteren aan SCADA, BMS of de cloud.
ALGEMENE SPECIFICATIES
Timers: 512
Counters: 512
Functieblokken: 512
Bedrijfstemperatuur: -20°C - +55°C
Opslag: -40°C - +70°C
Bescherming: IP20 (Niet-waterdicht)
RTC-nauwkeurigheid : MAX ±2S/dag
RTC-back-up bij 25 °C: 20 dagen
Programma- en instellingenbackup: 10 jaar
Gegevens stroomuitvalretentie: 10 jaar
Parameters wijzigen via toetsenbord LCD: JA
Afmetingen: 95*90*61（Eenheid：mm）
Certificaat: CE
Installatie: 35-DIN-rail of schroef voor installatie
Ondersteunde programmeertaal: FBD & Ladder
Uitbreidingscapaciteit: 16 modules (PR-E-16)
Wachtwoordbeveiliging: 4-cijferige wachtwoordbeveiliging of functie voor het uploaden van programma's uitschakelen
Communicatie-interface: 1 RS232 Poort (COM0 – RS232 Kabel), 2 RS485 poort (COM1 beschikbaar via SR-RS485, C0M2 - ingebouwde RS485 poort), 1 Ethernet poort.
Communicatieprotocol: Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet
Technische index | |
Voedingsbron: | |
Nominale spanning | AC110V-240V |
Operationele limieten | AC85 - 265 V |
Het hoofdfrequentiebereik | 47-63Hz |
Max. opgenomen vermogen | 50mA (85V ac); 40mA (265V ac) |
Overspanningsimmuniteit | 1780V AC |
Bescherming tegen polariteitsomkering | Ja |
Ingangsparameters: | |
Ingang Nr | 8 |
Digitale ingang | 8 (I1-I8) |
Analoge ingang | Geen |
Ingangsspanning | AC110-240V |
Ingangssignaal0 | AC0-40V；<0.015mA |
Ingangssignaal1 | AC79-240V；>0.06mA |
Ingangsreactietijd | Vertragingstijd bij 0 tot 1： 120V AC ：Typ. 50 ms 240V AC ：Typ. 30 ms Vertragingstijd bij 1 naar 0： 120V AC ：Typ. 100 ms 240V AC ：Typ.130 ms |
Maximale telfrequentie | Typ. 4Hz |
Sensortype | Contact |
Isolatie tussen voeding en ingangen | Geen |
Isolatie tussen ingangen | Geen |
Bescherming tegen polariteitsomkering | Ja |
Uitgangsparameters: | |
Uitgang Nr. | 4 (Q1-Q4) |
Uitgangstype | Relay-uitgang |
Veiligheid gecertificeerde belasting (resistief) | 10A 250V AC |
Minimale schakelbelasting | 6V 1A |
Elektrische duurzaamheid Verwachting | 105 Bedrijfsvoering bij nominale resistieve belasting |
Mechanisch leven | 107Bedrijfsvoering bij geen belasting |
Reactietijd | Bedrijfstijd: 15 mSec. Max. Release tijd: 10 mSec. Max. |
Ingebouwde bescherming | Tegen kortsluitingen: Geen Tegen overspanningen en overbelastingen: Geen |
Schakel frequentie: | |
Weerstand/licht belasting | 2Hz |
Gevoelige belasting | 0.5Hz |
Andere parameters: | |
Gewicht | Ongeveer 400g |
Installatiedimensies & Bedradingsschema
