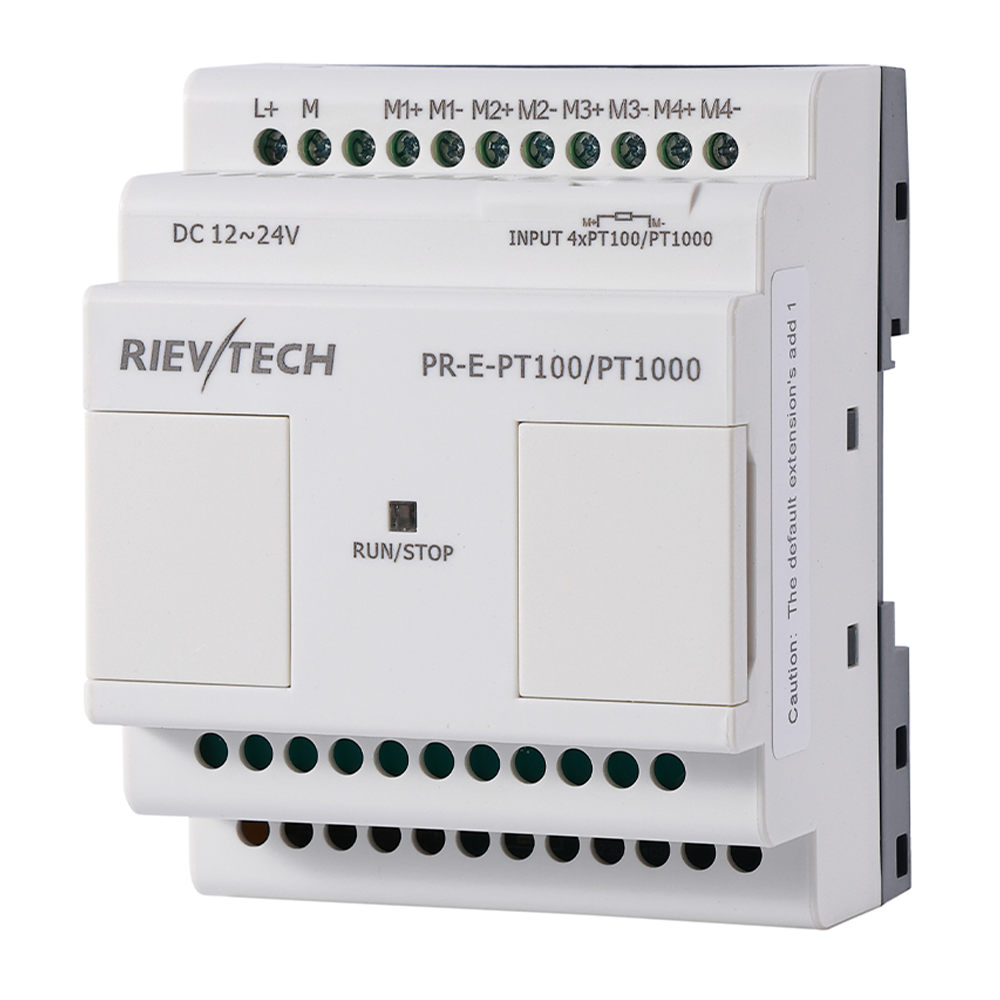

پی آر-ای-پی ٹی100/پی ٹی1000
بجلی کی فراہمی: DC 12-24V
ان پٹ: 4 AI (PT100/PT1000)
PR-E-PT100/PT1000 ایک توسیعی ماڈیول ہے جو PR سیریز CPUs میں 4 PT100/PT1000 درجہ حرارت کے ان پٹس شامل کرتا ہے — عمل کے کنٹرول کے لیے درست درجہ حرارت کی نگرانی۔
خصوصیات
| تکنیکی اشاریہ | |
بجلی کی فراہمی: | |
معیاری وولٹیج | DC 12-24V |
آپریٹنگ حدود | DC 10.8-28.8V |
مائیکرو پاور کٹ سے تحفظ | عام طور پر 5 ملی سیکنڈ |
زیادہ سے زیادہ اسٹارٹ اپ کرنٹ | زیادہ سے زیادہ 0.25A |
زیادہ سے زیادہ جذب شدہ طاقت | 1 W |
قطبیت کی تبدیلیوں سے تحفظ | جی ہاں |
ان پٹ پیرامیٹرز: | |
ان پٹ نمبر | 4 (AI1 –AI4) |
ڈیجیٹل ان پٹ | کوئی نہیں |
اینالاگ ان پٹ | 4 چینلز پی ٹی100/پی ٹی1000(پروگرام سافٹ ویئر پر سوئچ کریں) |
حل | 0.3℃ |
25 °C پر درستگی | زیادہ سے زیادہ ± 1℃ |
پیمائش کی حد | -50℃ سے +200℃ |
آؤٹ پٹ پیرامیٹرز: | |
آؤٹ پٹ نمبر: | کوئی نہیں |
دیگر پیرامیٹرز: | |
لائن کی لمبائی (شیلڈڈ اور مڑھی ہوئی) | 10 م |
عملی درجہ حرارت۔ | -20℃ سے 55℃ |
ذخیرہ درجہ حرارت۔ | -40℃ سے 70℃ |
ایکسپینشن ماڈیولز کے لیے ایڈریس سیٹنگ
جب ایک ہی سی پی یو پی ایل سی سے متعدد ایکسپینشن ماڈیولز جڑے ہوں تو ہر ایکسپینشن ماڈیول کو ایک منفرد اسٹیشن ایڈریس تفویض کرنا ضروری ہے۔
فیکٹری ڈیفالٹ ایکسپینشن ایڈریس: 1۔ ایکسپینشن ایڈریس DIP سوئچ کے ذریعے ترتیب دیا جاتا ہے۔ ایکسپینشن ایڈریس نمبر اور DIP سوئچ کی حیثیت کے درمیان متعلقہ تعلق نیچے دکھایا گیا ہے:

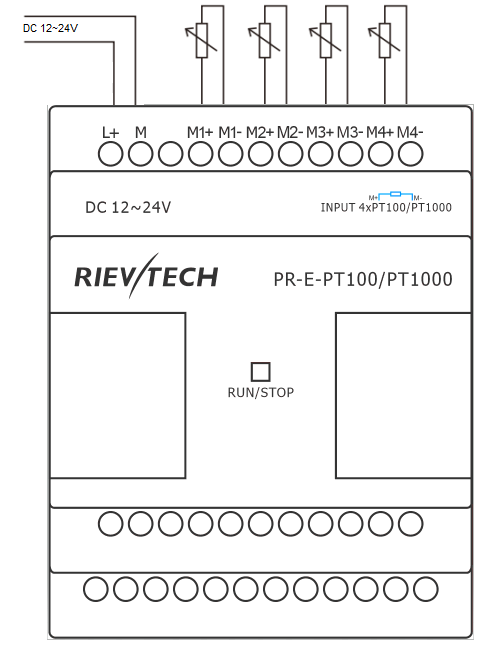

تنصیب کے ابعاد اور وائرنگ ڈایاگرام
متعلقہ ایپلیکیشنز
یہ کنٹرولر نیچے دی گئی مشینوں کے لیے ایک عام موزوں ہے۔ استعمال ہونے والے ہارڈ ویئر اور کنٹرول لاجک کے لیے ایپلیکیشن کیس پڑھیں:PID درجہ حرارت کنٹرول.
