SR-E-2PT100, HVAC ve makine izleme için düşük maliyetli sıcaklık kanalları olan 2 PT100 sıcaklık girişi ekleyen SR serisi CPU'lar için bir genişletme modülüdür.
Teknik Özellikler
Teknik Göstergeler | |
Güç kaynağı: | |
Nominal voltaj | DC 12-24V |
Çalışma sınırları | DC 10.8-28.8V |
Mikro güç kesintilerine karşı dayanıklılık | Tipik. 5 ms |
Maks. Başlangıç akımı | Maks. 0.25A |
Maks. emilen güç | 1 W |
Kutuplama tersine dönüşlerine karşı koruma | Evet |
Giriş parametreleri: | |
Giriş No | 2 (AI1 –AI2) |
Dijital giriş | Yok |
Analog giriş | 2 Kanallar PT100 |
Çözünürlük | 0.3℃ |
Ölçüm aralığı | -50℃ ile +200℃ |
Çıkış parametreleri: | |
Çıkış No. | Yok |
Diğer parametreler: | |
Hat uzunluğu (kalkanlı ve bükümlü) | 10 m |
Çalışma sıcaklığı | -20℃-+55℃ |
Depolama sıcaklığı | -40℃-+70℃ |
Ağırlık | 95.9g / 131.9g (ambalaj) |
Genişletme Modülleri için Adres Ayarı
Birden fazla genişletme modülü tek bir CPU PLC'ye bağlandığında, her genişletme modülüne farklı bir istasyon adresi atanmalıdır.

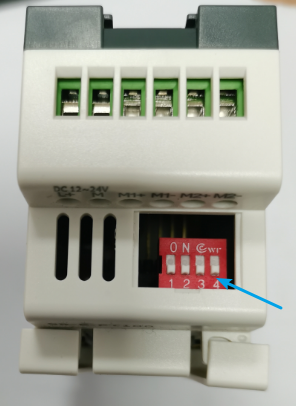

Fabrika varsayılan genişletme adresi: 1. Genişletme adresi DIP anahtarı ile yapılandırılır. Genişletme adres numarası ile DIP anahtarı durumu arasındaki karşılık gelen ilişki aşağıda gösterilmiştir:

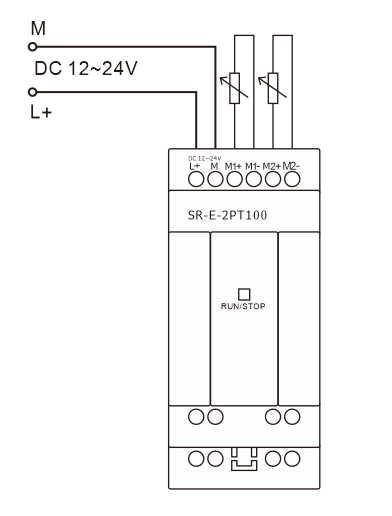

Kurulum Boyutları & Bağlantı Şeması
