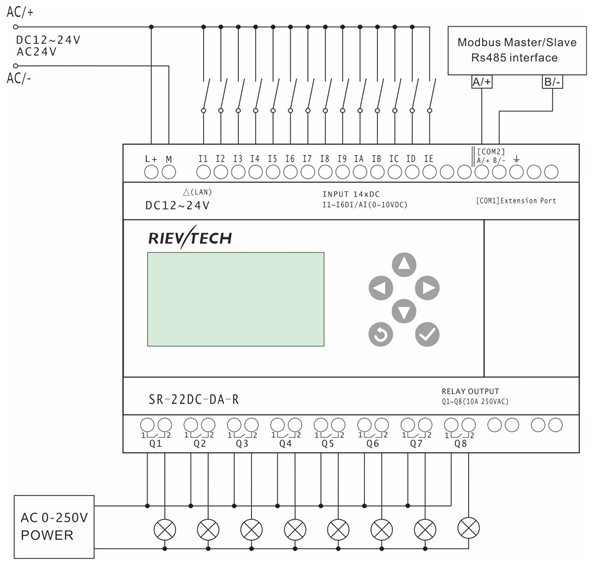

SR-22DC-DA-R

Teknik Göstergeler

Güç kaynağı:

Nominal voltaj

DC12-24V /AC24V

Çalışma sınırları

DC10.8-28.8V

AC 21.6-26.4V

Mikro güç kesintilerine karşı dayanıklılık

Tipik. 5 ms

Maks. Başlangıç akımı

Maks. 0.4A

Maks. emilen güç

0.35A (10.8V dc); 0.15A (28.8V dc)

0.3A (24V ac)

Kutuplama tersine dönüşlerine karşı koruma

Evet

Giriş parametreleri:

Giriş No

14 (I1-IE)

Dijital giriş

14 (I1-IE)

Analog giriş

6 (I1-I6) (0...10V DC)

Dijital girişler(I7-IE)

Giriş voltajı

DC 0-28.8V

AC 0-24V

Giriş sinyali0

< 5V DC; <1 mA

< 3V AC

Giriş sinyali1

> 8V DC; >1.7 mA

> 6V AC

Giriş akımı

2.1mA @ 10.8V dc

2.3mA @ 12.0 V dc

4.6 mA @ 24 V dc

5.5 mA @ 28.8 V dc

4.76 mA @ 24 V ac

Tepki süresi

DC12-24V

0'dan 1'e:  Tip. 3ms;

1'den 0'a:  Tip. 3ms

AC24V

0'dan 1'e:  Tip. 72ms;

1'den 0'a:  Tip. 72ms

Maksimum sayım frekansı

65k Hz(I9—IC)

Sensör tipi

Kontak veya 3 telli PNP

Giriş tipi

Dirençli

Güç kaynağı ile girişler arasındaki izolasyon

Yok

Girişler arasındaki izolasyon

Yok

Dijital giriş olarak kullanılan girişler(I1-I6)

Giriş voltajı

DC 0-28.8V

AC 0-24V

Giriş sinyali0

< 5V DC; <0.09 mA

< 3V AC

Giriş sinyali1

> 8V DC; >0.15mA

> 5V AC

Giriş akımı

0.18mA @ 12.0 V dc

0.18mA @ 12.0 V dc

0.49mA @ 24 V dc

0.62mA @ 28.8 V dc

0.58 mA @ 24 V ac

Tepki süresi

DC12-24V

0'dan 1'e: Tipik 5 ms;

1'den 0'a: Tipik 5 ms

AC24V

0'dan 1'e: Tipik 40ms

1'den 0'a: Tipik 40ms

Maksimum sayım frekansı

Tipik: 4 HZ

Sensör tipi

Kontak veya 3 telli PNP

Giriş tipi

Dirençli

Güç kaynağı ile girişler arasındaki izolasyon

Yok

Girişler arasındaki izolasyon

Yok

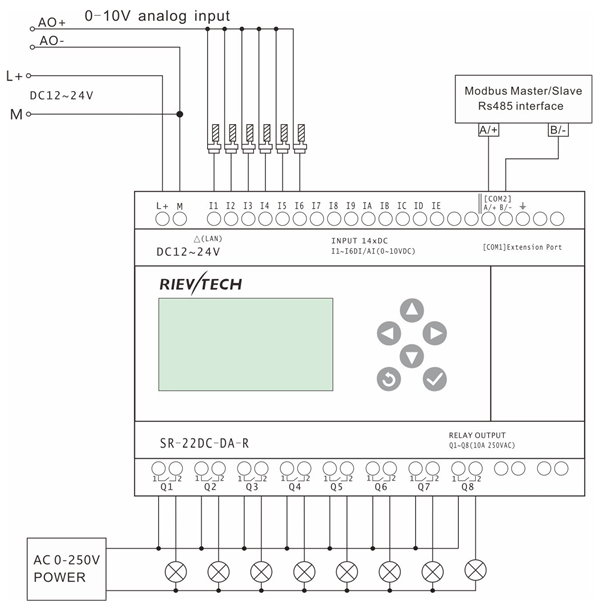

Girişler analog giriş olarak kullanılır(I1-I6)

Ölçüm aralığı

DC 0---10V

Giriş empedansı

Min, 24KΩ; Max. 72KΩ

Giriş voltajı

28.8 V DC max

Çözünürlük

10bit, 0.01V

25 °C'deki doğruluk

± (Maks.0.2)V

Analog kanal ile güç kaynağı arasındaki izolasyon

Yok

Kablo uzunluğu

10 m max.  korumalı ve bükülmüş

Çıkış parametreleri:

Çıkış No.

8 (Q1-Q8)

Çıkış tipi

Röle çıkışı

Güvenlik sertifikalı yük (dirençli)

10A, 250V AC

Min. anahtarlama yükü

6V 1A

Elektrik dayanıklılığı (360ops/h)

10⁵ (oda sıcaklığında)

Mekanik dayanıklılık 10,800ops/h

10⁷(oda sıcaklığında)

Tepki süresi

Çalışma Süresi: 15 mSec. Maks.

Serbest bırakma Süresi: 10 mSec. Maks.

Dahili korumalar

Kısa devrelere karşı: Yok

Aşırı voltajlar ve aşırı yüklemelere karşı: Yok

Anahtarlama frekansı:

Mekanizma

10Hz

Direnç/ışık yük

2Hz

Hassas yük

0.5Hz

Diğer parametreler:

Ağırlık

250g
