PR-E-16DC-DA-TN
Güç kaynağı: DC 12-24V
Giriş: 4 DI/AI(0-10V) + 4 DI
Çıkış: 8 transistör (PNP)
PR-E-16DC-DA-TN, 4 karışık AI/DI kanalı, 4 dijital girdi ve 8 transistör (PNP) çıkışı ekleyen PR CPU'ları için bir genişletme modülüdür.
Teknik Özellikler
Teknik Göstergeler | |
Güç kaynağı: | |
Nominal voltaj | DC 12-24V |
Çalışma sınırları | DC 10.8-28.8V |
Mikro güç kesintilerine karşı dayanıklılık | Tipik. 5 ms |
Maks. Başlangıç akımı | Maks. 0.4A |
Maks. emilen güç | 3.5W (10.8V dc); 4.5W (28.8V dc) |
Kutuplama tersine dönüşlerine karşı koruma | Evet |
Giriş parametreleri: | |
Giriş No | 8 (I1-I8) |
Dijital giriş | 8 (I1-I8) |
Analog giriş | 4 (I1-I4) (0...10V DC) |
Dijital girişler (I5-I8) | |
Giriş gerilimi | DC0-28.8V |
Giriş sinyali 0 | < 5V DC; <1mA |
Giriş sinyali 1 | > 8 V DC; >1.7mA |
Giriş akımı | 2.3mA @ 10.8V dc |
Tepki süresi | 0'dan 1'e: <1 ms; 1'den 0'a: <1 ms |
Maksimum sayım frekansı | 4 Hz(I5--I8) |
Sensör tipi | Kontakt veya 3-telli PNP |
Giriş tipi | Dirençli |
Güç kaynağı ve girişler arasındaki izolasyon | Yok |
Girişler arasındaki izolasyon | Yok |
Dijital giriş olarak kullanılan girişler(I1-I4) | |
Giriş voltajı | DC0-28.8V |
Giriş sinyali0 | < 5V DC;<0.1mA |
Giriş sinyali1 | > 8 V DC;>0.3mA |
Giriş akımı | 0.4mA @ 10.8V dc 0.5mA @ 12.0 V dc 1.2mA @ 24 V dc 1.5mA @ 28.8 V dc |
Tepki süresi | 0'dan 1'e: Tipik. 1.5 ms ; 1'den 0'a: Tipik. 1.5 ms |
Maksimum sayım frekansı | Tipik: 4 HZ |
Sensör tipi | Kontak veya 3 telli PNP |
Giriş tipi | Dirençli |
Güç kaynağı ile girişler arasındaki izolasyon | Yok |
Girişler arasındaki izolasyon | Yok |
Girişler analog giriş olarak kullanılır(I1-I4) | |
Ölçüm aralığı | DC 0---10V |
Giriş empedansı | Min, 24KΩ; Max. 72KΩ |
Giriş voltajı | 28.8 V DC max |
Çözünürlük | 9bit ,0.015V |
25 °C'deki doğruluk | ± (Maks.0.2)V |
Analog kanal ile güç kaynağı arasındaki izolasyon | Yok |
Kablo uzunluğu | 10 m max. korumalı ve bükülmüş |
Çıkış parametreleri: | |
Çıkış No. | 8 (Q1-Q8) |
Çıkış tipi | Transistör (PNP) |
| Kesme gerilimi | DC 5-30V |
| Nominal gerilim | ≤ Besleme gerilimi |
| Nominal akım | Max. 0.3 A kanal başına |
| Max. kesme akımı | 0.65 A |
| Gerilim düşüşü | < 2 V I = 0.3 A için (durum 1) |
| Tepki süresi | Açma ≤70 ms Kapatma ≤ 70 ms |
| Frekans (Hz) | rezistif yük : 10 Hz indüktif yük : 0.5 Hz |
| Dahili korumalar | Aşırı yük ve kısa devrelere karşı: Hayır Aşırı gerilimlere karşı (*): Hayır |
| Galvanik izolasyon | Yok |
Diğer parametreler: | |
Çalışma sıcaklığı | -20℃-+55℃ |
Depolama sıcaklığı | -40℃-+70℃ |
Genişletme Modülleri için Adres Ayarı
Birden fazla genişletme modülü tek bir CPU PLC'ye bağlandığında, her genişletme modülüne farklı bir istasyon adresi atanmalıdır.
Fabrika varsayılan genişletme adresi: 1. Genişletme adresi DIP anahtarı ile yapılandırılır. Genişletme adres numarası ile DIP anahtarı durumu arasındaki karşılık gelen ilişki aşağıda gösterilmiştir:

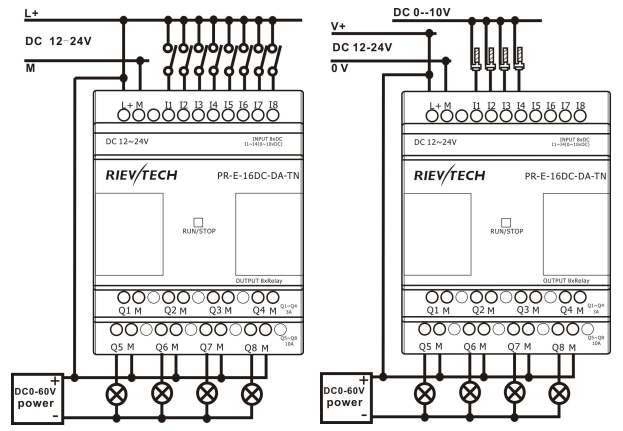

Kurulum Boyutları & Bağlantı Şeması
