PR-24DC-DA-R
Güç kaynağı: DC 12-24V
Giriş: 6 DI/AI(0-10V) + 8 DI
Çıkış: 10 Röle
1 yerleşik RS485
Modbus RTU/ASCII
PR-24DC-DA-R, 24 noktalı bir DCMicro PLCkarışık dijital/analog girişlere ve 10 röle çıkışına sahip — akıllı röleden daha fazla noktaya ihtiyaç duyan makineler için yüksek I/O sayısı.
GENEL ÖZELLİKLER
Zamanlayıcılar: 1024
Sayaclar: 1024
Fonksiyon Blokları: 1024
Çalışma sıcaklığı: -20℃-+55℃
Depolama: -40℃-+70℃
Koruma: IP20 (Su geçirmez değil)
RTC doğruluğu : MAX ±2S/gün
RTC Yedekleme 25 °C'de: 20 gün
Program ve ayarlar Yedekleme : 10 yıl
Veri Güç kesilmesi tutma süresi: 10 yıl
Parametreleri tuş takımı LCD üzerinden değiştirme: evet
Boyutlar: 133*90*60（Birim：mm）
Sertifika: CE
Kurulum: 35-DIN ray veya kurulum için vida
Parametreleri tuş takımı LCD üzerinden değiştirme: evet
Desteklenen programlama dili: FBD & Ladder
Genişletme kapasitesi: 16 modül (PR-E-16)
Şifre koruması: 4 haneli sayı şifre koruması veya program yükleme işlevini devre dışı bırakma
İletişim arayüzü: 1 RS232 portu (COM0 – RS232 Kablosu) & 2 RS485 portu (COM1 harici - SR-RS485, COM2 dahili)
İletişim protokolü: Modbus RTU/ASCII
Güç kaynağı: | |
Nominal voltaj | DC 12-24V |
Çalışma sınırları | DC 10.8-28.8V |
Mikro güç kesintilerine karşı dayanıklılık | Tipik. 5 ms |
Maks. Başlangıç akımı | Maks. 0.45A |
Maks. emilen güç | 5W (10.8V dc); 8W (28.8V dc) |
Kutuplama tersine dönüşlerine karşı koruma | Evet |
Giriş parametreleri: | |
Giriş No | 14 (I1-IE) |
Dijital giriş | 14 (I1-IE) |
Analog giriş | 6 (I1-I6) (0…10V DC) |
Dijital girişler(I7-IE) |
|
Giriş voltajı | DC 0-28.8V |
Giriş sinyali0 | < 5V DC; <1mA |
Giriş sinyali1 | > 8 V DC;>1.7 mA |
Giriş akımı | 2.1mA @ 10.8V dc 2.3mA @ 12.0 V dc 4.6mA @ 24 V dc 5.5 mA @ 28.8 V dc |
Tepki süresi | DC12-24V: 0'dan 1'e ：<1 ms; 1'den 0'a ：<1 ms |
Maksimum sayım frekansı | 60k Hz(I9--IC) |
Sensör tipi | Kontak veya 3 telli PNP |
Giriş tipi | Dirençli |
Güç kaynağı ile girişler arasındaki izolasyon | Yok |
Girişler arasındaki izolasyon | Yok |
Dijital giriş olarak kullanılan girişler(I1-I6) | |
Giriş voltajı | DC 0-28.8V |
Giriş sinyali0 | < 5V DC;<0.09 mA |
Giriş sinyali1 | > 8 V DC;>0.12mA |
Giriş akımı | 0.18mA @ 12.0 V dc 0.18mA @ 12.0 V dc 0.49mA @ 24 V dc 0.63mA @ 28.8 V dc |
Tepki süresi | DC12-24V: 0'dan 1'e ：<1 ms; 1'den 0'a ：<1 ms |
Maksimum sayım frekansı | Tipik: 4 HZ |
Sensör tipi | Kontak veya 3 telli PNP |
Giriş tipi | Dirençli |
Güç kaynağı ile girişler arasındaki izolasyon | Yok |
Girişler arasındaki izolasyon | Yok |
Girişler analog giriş olarak kullanılır(I1-I6) | |
Ölçüm aralığı | DC 0---10V |
Giriş empedansı | Min, 24KΩ; Max. 72KΩ |
Giriş voltajı | 28.8 V DC max |
Çözünürlük | 10bit, 0.01V |
25 °C'deki doğruluk | ± (Max.0.02)V |
55 °C'deki doğruluk | ± (Max.0.04)V |
Analog kanal ile güç kaynağı arasındaki izolasyon | Yok |
Kablo uzunluğu | 10 m max. korumalı ve bükülmüş |
Çıkış parametreleri: | |
Çıkış No. | 10(Q1-QA) |
Çıkış tipi | Röle çıkışı |
Güvenlik sertifikalı yük (dirençli) | 10A 250V AC |
Min. anahtarlama yükü | 6V 1A |
Elektriksel dayanıklılık Beklentisi | 105 Nominal Direnç Yükü altında Çalışmalar |
Mekanik ömür | 107Yük olmadan çalışma durumu |
Tepki süresi | Çalışma Süresi: 15 mSec. Maks. Serbest bırakma Süresi: 10 mSec. Maks. |
Dahili korumalar | Kısa devrelere karşı: Yok Aşırı voltajlar ve aşırı yüklemelere karşı: Yok |
Anahtarlama frekansı: | |
Mekanizma | 10Hz |
Direnç/ışık yük | 2Hz |
Hassas yük | 0.5Hz |
Diğer parametreler: | |
Ağırlık | Yaklaşık 400g |

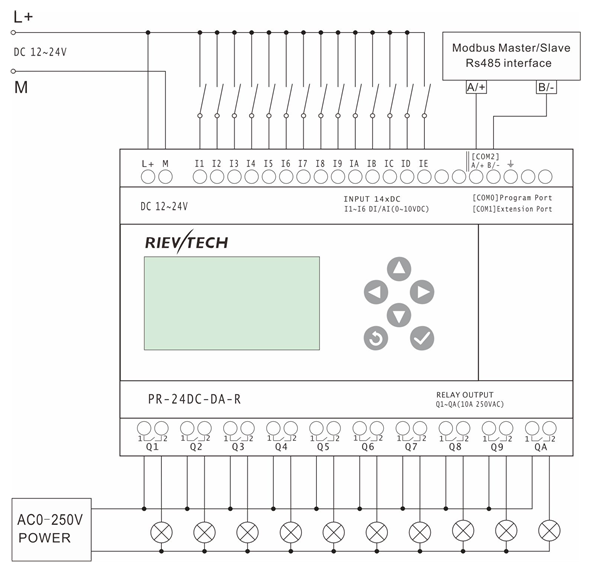

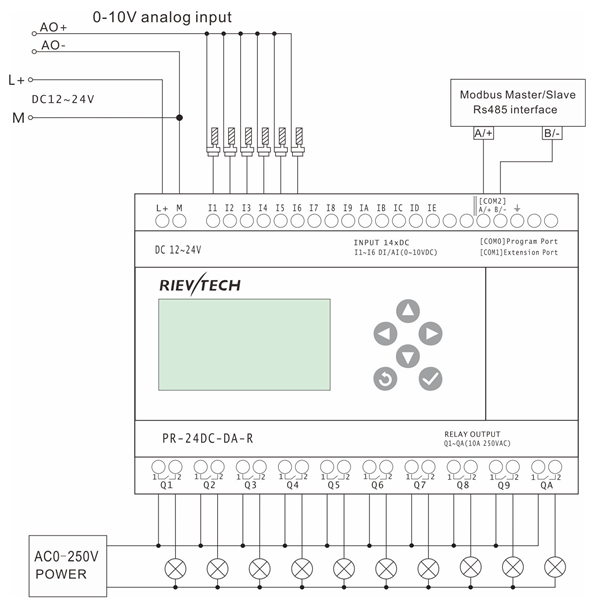

Kurulum Boyutları & Bağlantı Şeması
