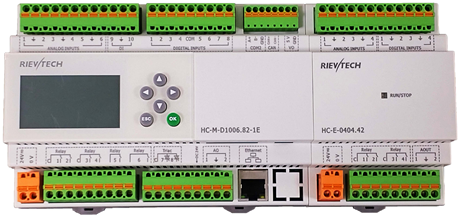

HC-M-D1006.82-1E
Güç kaynağı: AC/DC 24V
Giriş: 10 DI(DI1-DI10) + 6 AI(AI1-AI6) (Gerilim/Akım/PT1000/Ni1000/NTC 10K B3435/NTC 10K B3950/Potansiyelsiz kontaklar)
Çıkış: 6 Röle + 2 Triac + 2 AQ(0-10V/0-5V/0-20mA/4-20mA)
Tip-C USB portu, Ethernet, 2 yerleşik RS485
Sensör güç kaynağı: DC 5V + DC 24V
Modbus RTU/ASCII, Modbus TCP, BACnet MSTP / BACnet IP
HC-M-D1006.82-1E, 10 DI + 6 AI, röle, triac ve analog çıkışlar, Ethernet ve yerel BACnet ile donatılmış bir HVAC/DDC kontrol cihazıdır — fan bobinleri, AHU'lar ve iklim tesisleri için esnek kontrol.
GENEL ÖZELLİKLER
Zamanlayıcılar: 2048
Sayaclar: 2048
Fonksiyon Blokları: 2048
Çalışma sıcaklığı: -20°C ~ +55°C
Depolama: -40°C ~ +70°C
Koruma: IP20 (Su geçirmez değil)
RTC doğruluğu : MAX ±2S/gün
RTC Yedekleme 25 °C'de: 20 gün
Program ve ayarlar Yedekleme: 10 yıl
Veri Güç kesilmesi tutma süresi: 10 yıl
Parametreleri tuş takımı LCD üzerinden değiştirme: evet
Boyutlar: 155*118*61（Birim：mm）
Sertifika: CE
Kurulum: 35-DIN ray veya kurulum için vida
Desteklenen programlama dili: FBD
Genişleme kapasitesi: 16 modül (HVAC Serisi Genişletme)
Şifre koruması: 4 haneli sayı şifre koruması veya program yükleme işlevini devre dışı bırakma
İletişim arayüzü: COM0 (Tip-C USB portu), C0M2 (RS485), COM3 (RS485), Ethernet.
İletişim protokolü: Modbus RTU/ASCII, Modbus TCP, BACNET MSTP, BACNET IP
Teknik Göstergeler | |
Güç kaynağı: | |
Nominal voltaj (izole edilmemiş) | AC/DC 24V |
Çalışma sınırları | AC/DC 24V (±%20) |
Mikro güç kesintilerine karşı dayanıklılık | Tipik 300ms |
| |
Giriş parametreleri: | |
Giriş No | 16(AI1-AI6, DI1-DI10) |
Dijital giriş | 10(DI1-DI10) |
Analog giriş | AI1-AI6: 0: Voltaj (0--10V) 4: NTC 10K B3435 (-40…150℃) (Programlama yazılımını açın) |
Analog girişler (AI1-AI6): PT1000 | |
Ölçüm aralığı | -50℃ ile 200℃ |
Çözünürlük | 0.1℃ |
Ölçüm hatası | ±0.5℃ |
Kablo uzunluğu | 10m max. korumalı ve bükümlü |
Analog girişler (AI1-AI6): Ni1000 | |
Ölçüm aralığı | -50℃ ile 180℃ |
Çözünürlük | 0.1℃ |
Ölçüm hatası | ±0.5℃ |
Kablo uzunluğu | 10m max. korumalı ve bükümlü |
Analog girişler (AI1-AI6): NTC 10K B3435 | |
Ölçüm aralığı | -40℃ ile 150℃ R25=10KΩ ±1% B25/85 = 3435K ±1% |
Çözünürlük | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
Ölçüm hatası | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
Kablo uzunluğu | 10m max. korumalı ve bükümlü |
Analog girişler (AI1-AI6): NTC 10K B3950 | |
Ölçüm aralığı | -40℃ ile 150℃ R25=10KΩ ±1% B25/50 = 3950K ±1% |
Çözünürlük | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
Ölçüm hatası | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
Kablo uzunluğu | 10m max. korumalı ve bükümlü |
Analog girişler (AI1-AI6): Voltaj (0...10V) | |
Ölçüm aralığı | DC 0---10V |
Giriş empedansı | Min, 10KΩ; Max. 14KΩ |
Giriş voltajı | 15 V DC max |
Çözünürlük | 10bit, 0.01V |
Ölçüm hatası | ± 0.1V |
Analog kanal ile güç kaynağı arasındaki izolasyon | Yok |
Kablo uzunluğu | 10 m max. korumalı ve bükümlü |
Analog girişler (AI1-AI6): Akım (0…20mA) | |
Analog sinyal | 0….20mA akım |
Giriş empedansı | 249Ω |
Çözünürlük | 0.02mA |
Ölçüm hatası | ± 0.3mA |
Analog değer üretimi için döngü süresi | Tipik 300 ms |
Kutuplama tersine dönüşlerine karşı koruma | evet |
Aşırı voltaj koruması | Evet, giriş voltajı >7.5V ise, bu otomatik olarak 0--10V konfigürasyonuna geçer |
Güç kaynağı ile girişler arasındaki izolasyon | Hayır |
Kablo uzunluğu | <=30M, ekranlı bükümlü kablo ile (sensör izole değil) |
Dijital giriş (DI1-DI10) | |
Giriş voltajı | DI1-DI8: AC/DC 0~ 24V DI9-DI10: DC 0~ 24V |
Yüksek hızlı giriş sayısı | 2 (DI9, DI10): 60KHz |
| |
Çıkış | |
Analog çıkış AQ1-AQ2: 0…10V/0…5V/0…20mA/4…20mA | |
Çıkış No | 2 |
Çıkış sinyali | 0…10V/0…5V/0…20mA/4…20mA (Programlama yazılımını açın) |
Dahili değer ve sinyal ilişkisi | (0...1000) = (0...10V) = (0...5V) = (0...20mA) = (4...20mA) |
Çözünürlük | 0.01V / 0.02mA |
25 °C'deki doğruluk | 0.02V / 0.05mA |
5A Röle 4 çıkış (Q1-Q4) | |
Güvenlik sertifikalı yük (dirençli) | 5A 250V AC |
Min. anahtarlama yükü | 6V 1A |
Elektriksel dayanıklılık Beklentisi | 105 Nominal Direnç Yükü altında Çalışmalar |
Mekanik ömür | 107Yük olmadan çalışma durumu |
Tepki süresi | Çalışma Süresi: 15 mSec. Maks. Serbest bırakma Süresi: 10 mSec. Maks. |
Dahili korumalar | Kısa devrelere karşı: Yok Aşırı voltajlar ve aşırı yüklemelere karşı: Yok |
10A Röle 2 çıkış (Q5-Q6) | |
Güvenlik sertifikalı yük (dirençli) | 10A 250V AC |
Min. anahtarlama yükü | 6V 1A |
Elektriksel dayanıklılık Beklentisi | 105 Nominal Direnç Yükü altında Çalışmalar |
Mekanik ömür | 107Yük olmadan çalışma durumu |
Tepki süresi | Çalışma Süresi: 15 mSec. Maks. Serbest bırakma Süresi: 10 mSec. Maks. |
Dahili korumalar | Kısa devrelere karşı: Yok Aşırı voltajlar ve aşırı yüklemelere karşı: Yok |
Triac çıkışları (Q7-Q8) | |
Çıkış No | 2 |
Güvenlik yükü (rezistif) | 2.5A 277VAC/50HZ |
Sensör güç kaynağı | |
DC 5V | Nominal akım: 30mA, Hassasiyet: ±10%, İzolasyon koruması: Evet |
DC 24V | Nominal akım: 30mA, Hassasiyet: ±10% İzolasyon koruması: Hayır |
| |
Diğer parametre | |
Ağırlık | Yaklaşık 400g |
Montaj Boyutları & Kablo Boyutları
Din-Rail Montajı:
Duvar Montajı:
