PR-18DC-DA-R
แหล่งจ่ายไฟ: DC 12-24V
อินพุต: 6 DI/AI(0-10V) + 6 DI
เอาต์พุต: 6 รีเลย์
1 RS485 ในตัว
Modbus RTU/ASCII
ข้อมูลจำเพาะทั่วไป
ตัวจับเวลา: 1024
ตัวนับ: 1024
บล็อกฟังก์ชัน: 1024
อุณหภูมิในการทำงาน: -20℃-+55℃
การเก็บรักษา: -40℃-+70℃
การป้องกัน: IP20 (ไม่กันน้ำ)
ความแม่นยำ RTC : MAX ±2S/วัน
การสำรอง RTC ที่ 25 °C: 20 วัน
การสำรองโปรแกรมและการตั้งค่า :10 ปี
ความสามารถในการเก็บข้อมูลเมื่อไฟดับ: 10 ปี
ปรับเปลี่ยนพารามิเตอร์ผ่านแป้นพิมพ์ LCD: ใช่
ขนาด: 95*90*61（หน่วย：มม）
ใบรับรอง: CE
การติดตั้ง: ราง DIN 35 หรือสกรูสำหรับการติดตั้ง
ปรับเปลี่ยนพารามิเตอร์ผ่านแป้นพิมพ์ LCD: ใช่
ภาษาการเขียนโปรแกรมที่รองรับ: FBD & Ladder
ความจุการขยาย: 16 โมดูล (PR-E-16)
การป้องกันรหัสผ่าน: การป้องกันรหัสผ่าน 4 หลักหรือปิดการทำงานของการอัปโหลดโปรแกรม
อินเตอร์เฟซการสื่อสาร: 1 พอร์ต RS232 (COM0 – สาย RS232) & 2 พอร์ต RS485 (COM1 ภายนอก - SR-RS485, COM2 ในตัว)
โปรโตคอลการสื่อสาร: Modbus RTU/ASCII
ดัชนีทางเทคนิค | |
แหล่งจ่ายไฟ: | |
แรงดันไฟฟ้าชื่อ | DC 12-24V |
ขีดจำกัดการทำงาน | DC 10.8-28.8V |
การป้องกันจากการตัดไฟชั่วขณะ | โดยประมาณ 5 ms |
กระแสเริ่มต้นสูงสุด | สูงสุด 0.45A |
กำลังที่ดูดซับสูงสุด | 4.5 W (10.8V dc); 5.5 W (28.8V dc) |
การป้องกันจากการกลับขั้ว | ใช่ |
พารามิเตอร์การนำเข้า: | |
หมายเลขนำเข้า | 12 (I1-IC) |
การนำเข้าดิจิตอล | 12 (I1-IC) |
การนำเข้าสัญญาณอนาล็อก | 6 (I1-I6) (0..10V DC) |
การนำเข้าสัญญาณดิจิตอล(I7-IC) |
|
แรงดันไฟฟ้านำเข้า | DC0-28.8V |
สัญญาณขาเข้า0 | < 5V DC; <1mA |
สัญญาณขาเข้า1 | > 8 V DC;>1.7mA |
กระแสไฟฟ้าขาเข้า | 2.2mA @ 10.8V dc 2.3mA @ 12.0 V dc 4.6 mA @ 24 V dc 5.6 mA @ 28.8 V dc |
เวลาในการตอบสนอง | 0 ถึง 1 ：<1 ms ；1 ถึง 0 ：<1 ms |
ความถี่ในการนับสูงสุด | 60k Hz(I9--IC) |
ประเภทเซนเซอร์ | แบบสัมผัสหรือ 3-wire PNP |
ประเภทสัญญาณนำเข้า | แบบต้านทาน |
การแยกระหว่างแหล่งจ่ายไฟและสัญญาณนำเข้า | ไม่มี |
การแยกระหว่างสัญญาณนำเข้า | ไม่มี |
การเข้าใช้เป็นการเข้าแบบดิจิตอล(I1-I6) | |
แรงดันไฟฟ้านำเข้า | DC0-28.8V |
สัญญาณขาเข้า0 | < 5V DC;<0.1mA |
สัญญาณขาเข้า1 | > 8 V DC;>0.2mA |
กระแสไฟฟ้าขาเข้า | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dc 0.36mA @ 24 V dc 0.41mA @ 28.8 V dc |
เวลาในการตอบสนอง | 0 ถึง 1 ：โดยประมาณ 1.5 ms ；1 ถึง 0 ：โดยประมาณ 1.5 ms |
ความถี่ในการนับสูงสุด | โดยประมาณ：4 HZ |
ประเภทเซนเซอร์ | แบบสัมผัสหรือ 3-wire PNP |
ประเภทสัญญาณนำเข้า | แบบต้านทาน |
การแยกระหว่างแหล่งจ่ายไฟและสัญญาณนำเข้า | ไม่มี |
การแยกระหว่างสัญญาณนำเข้า | ไม่มี |
สัญญาณนำเข้าที่ใช้เป็นสัญญาณอนาล็อก(I1-I6) | |
ช่วงการวัด | DC 0---10V |
ความต้านทานนำเข้า | Min, 24KΩ; Max. 72KΩ |
แรงดันไฟฟ้านำเข้า | 28.8 V DC สูงสุด |
ความละเอียด | 10bit ,0.01V |
ความแม่นยำที่ 25 °C | ± (สูงสุด 0.02)V |
ความแม่นยำที่ 55 °C | ± (สูงสุด 0.04)V |
การแยกระหว่างช่องอนาล็อกและแหล่งจ่ายไฟ | ไม่มี |
ความยาวสายเคเบิล | 10 m สูงสุด. มีการป้องกันและบิด |
พารามิเตอร์เอาต์พุต: | |
หมายเลขเอาต์พุต | 6 (Q1-Q6) |
ประเภทเอาต์พุต | เอาต์พุตรีเลย์ |
โหลดที่ได้รับการรับรองด้านความปลอดภัย (ต้านทาน) | 10A 250V AC |
โหลดการสลับขั้นต่ำ | 6V 1A |
ความคงทนทางไฟฟ้า | 105 การทำงานที่โหลดต้านทานที่กำหนด |
อายุการใช้งานทางกล | 107การทำงานในสภาพไม่มีโหลด |
เวลาในการตอบสนอง | เวลาทำงาน: 15 มิลลิวินาที สูงสุด เวลาปล่อย: 10 มิลลิวินาที สูงสุด |
การป้องกันในตัว | ป้องกันการลัดวงจร: ไม่มี ป้องกันแรงดันเกินและโหลดเกิน: ไม่มี |
ความถี่ในการสลับ: | |
กลไก | 10Hz |
โหลดที่มีความต้านทาน/เบา | 2Hz |
โหลดที่มีความไว | 0.5Hz |
พารามิเตอร์อื่น ๆ: | |
น้ำหนัก | ประมาณ 300g |

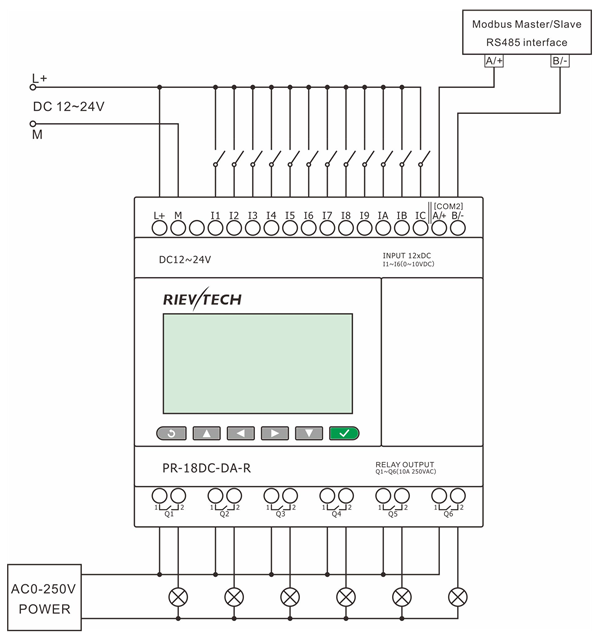

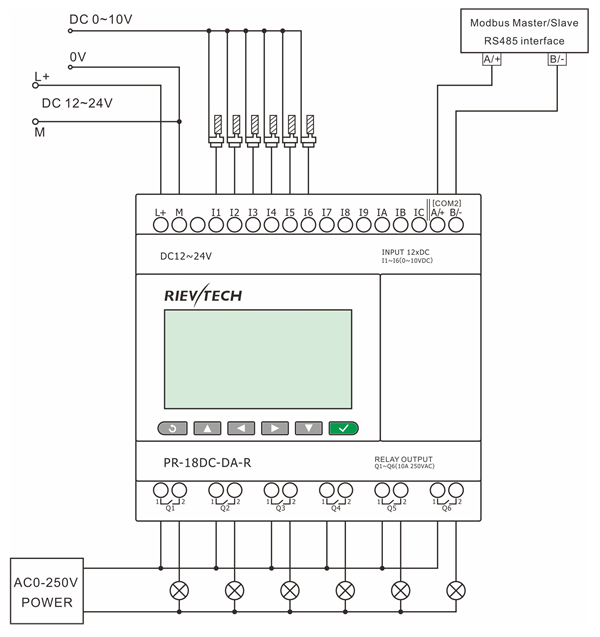

ขนาดการติดตั้ง & แผนผังการเดินสาย
แอปพลิเคชันที่เกี่ยวข้อง
ตัวควบคุมนี้เหมาะสำหรับเครื่องจักรด้านล่าง อ่านกรณีการใช้งานสำหรับฮาร์ดแวร์และตรรกะการควบคุมที่ใช้:การควบคุมอุณหภูมิ PID.
