PR-E-AC-16DO adalah modul pengembangan yang menambah 16 output relay kepada CPU siri PR — mengendalikan lebih banyak beban dari satu pengawal.
Spesifikasi
Indeks Teknikal | |
Bekalan kuasa: | |
Voltan nominal | AC110V-240V |
Had batas | AC85 - 265 V |
Julat frekuensi utama | 47-63Hz |
Kuasa yang diserap maksimum | 112mA (85V ac); 46mA (265V ac) |
Ketahanan lonjakan | 1780V AC |
Perlindungan terhadap pembalikan polariti | Ya |
Parameter input: | |
Input No | Tiada |
Parameter keluaran: | |
Nombor keluaran. | 16 (Q1-QG) |
Jenis keluaran | Keluaran relay |
Beban yang disahkan selamat (resistif) | (Q1-QF) 3A 250VAC (QG) 10A 250VAC |
Beban pertukaran minimum | 6V 1A |
Jangka hayat ketahanan elektrik | 105 Operasi pada Beban Resistif Dinilai |
Hayat mekanikal | 107Operasi dalam keadaan Tiada Beban |
Masa tindak balas | Masa Operasi: 15 mSec. Maks. Masa Lepas: 10 mSec. Maks. |
Perlindungan terbina dalam | Terhadap litar pintas: Tiada Melawan lonjakan voltan dan beban berlebihan: Tiada |
Frekensi suis: | |
Mekanisme | 10Hz |
Resistor/beban ringan | 2Hz |
Beban sensitif | 0.5Hz |
Parameter lain: | |
Suhu operasi | -20℃-+55℃ |
Suhu penyimpanan | -40℃-+70℃ |
Tetapan Alamat untuk Modul Pengembangan
Apabila beberapa modul pengembangan disambungkan kepada satu CPU PLC tunggal, setiap modul pengembangan mesti diberikan alamat stesen yang berbeza.
Alamat pengembangan lalai kilang: 1. Alamat pengembangan dikonfigurasikan melalui suis DIP. Hubungan yang sepadan antara nombor alamat pengembangan dan status suis DIP ditunjukkan di bawah:

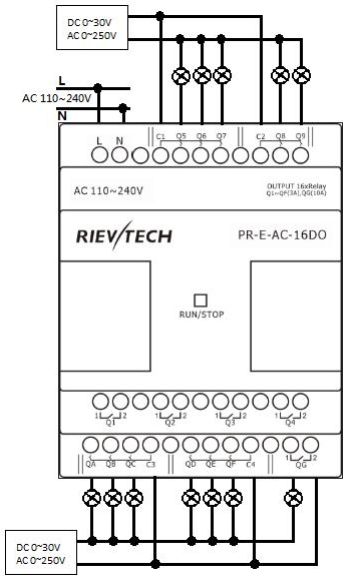

Dimensi Pemasangan & Rajah Pendawaian
