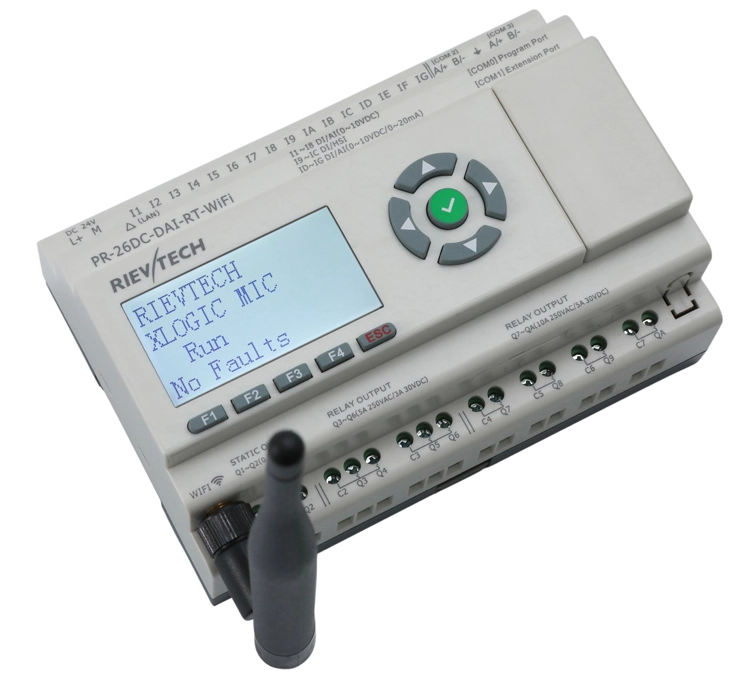

PR-26DC-DAI-RT-WIFI
Bekalan kuasa: DC 24V
Input: 8 DI/AI(0-10V) + 4 DI + 4 DI/AI(0-10V/0-20mA)
Output: 2 Transistor (PNP) + 8 Relay
Ethernet, WiFi, 2 RS485 terbina dalam
Modbus RTU/ASCII, Modbus TCP, MQTT, BACnet MSTP / BACnet IP
PR-26DC-DAI-RT-WIFI adalah 26 titikPLC WiFidengan input digital/analog campuran, output transistor + relay dan Modbus, MQTT dan BACnet melalui Ethernet berwayar serta akses WiFi — rangkaian retrofit tanpa perlu menjalankan kabel baru.
Spesifikasi
Penghitung masa: 1024
Penghitung: 1024
Blok Fungsi: 1024
Suhu operasi: -20°C - +55°C
Penyimpanan: -40°C - +70°C
Perlindungan: IP20 (Tidak kalis air)
Ketepatan RTC : MAX ±2S/hari
Sokongan RTC pada 25 °C: 20 hari
Sandi dan tetapan Sandaran: 10 tahun
Kekalan data selepas kuasa terputus: 10 tahun
Ubah parameter melalui LCD papan kekunci: YA
Dimensi: 133*90*60（Unit：mm）
Sijil: CE
Pemasangan: Rel DIN 35 atau skru untuk pemasangan
Bahasa pengaturcaraan yang disokong: FBD & Ladder
Kapasiti pengembangan: 16 modul (PR-E-16)
Perlindungan kata laluan: perlindungan kata laluan 4-digit atau nyahdayakan fungsi muat naik program
Antara muka komunikasi: 1 Port RS232 (COM0 – Kabel RS232), 3 port RS485 (COM1 tersedia melalui SR-RS485, C0M2&C0M3 - 2 port RS485 terbina dalam), 1 port Ethernet.
Protokol komunikasi: Modbus RTU/ASCII, Modbus TCP
Indeks Teknikal | |
Bekalan kuasa: | |
Voltan nominal | DC 24V |
Had batas | DC 20.4-28.8V |
Ketahanan terhadap pemotongan kuasa mikro | Typ.5 ms |
Arus permulaan maksimum | Maks. 0.3A |
Kuasa yang diserap maksimum | 10W |
Perlindungan terhadap pembalikan polariti | Ya |
Parameter input: | |
Input No | 16 ( I1-IG) |
Input digital | 16 ( I1-IG) |
Input analognya | 8 ( I1-I8)(0...10V DC) +4(ID-IG)(0...20mA ATAU 0...10V DC) |
Input digital dan input analog (0...10V)10bit( I1-I8 ) | |
Input digunakan sebagai input digital( I1-I8 ) | |
Voltan input | DC0-28.8V |
Isyarat input0 | < 5V DC;<0.08mA |
Isyarat input1 | > 8 V DC;>0.12mA |
Arus input | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dc 0.34mA @ 24 V dc 0.41mA @ 28.8 V dc |
Masa tindak balas | 0 hingga 1 ：Typ. 10.5 ms ；1 hingga 0 ：Typ. 1.5 ms |
Frekensi pengiraan maksimum | Typ.：4 HZ |
Jenis sensor | Kontak atau 3-way PNP |
Jenis input | Resistif |
Pengasingan antara bekalan kuasa dan input | Tiada |
Pengasingan antara input | Tiada |
Input digunakan sebagai input analog(0..10V)( I1-I8 ) | |
Julat pengukuran | DC 0---10V |
Impedans input | Min, 24KΩ; Max. 72KΩ |
Voltan input | 28.8 V DC maks |
Resolusi | 10bit ,0.01V |
Ketepatan pada 25 °C | ± (Max.0.02)V |
Ketepatan pada 55 °C | ± (Max.0.04)V |
Pengasingan antara saluran analog dan bekalan kuasa | Tiada |
Panjang kabel | 10 m maks. terlindung dan berpintal |
Input digital dan berkelajuan tinggi(I9--IC) | |
Input digital( I9-IC ) |
|
Voltan input | DC0-28.8V |
Isyarat input0 | < 5V DC; <1mA |
Isyarat input1 | > 8 V DC;>1.6mA |
Arus input | 2.1mA @ 10.8V dc 2.3mA @ 12.0 V dc 4.6 mA @ 24 V dc 5.5 mA @ 28.8 V dc |
Masa tindak balas | 0 hingga 1 ：<1 ms ；1 hingga 0 ：<1 ms |
Input berkelajuan tinggi( I9-IC ) |
|
Frekensi pengiraan maksimum | 60kHZ(I9--IC) |
Digital dan analog(0--10V)&analog(0...20mA)(ID-IG) | |
Input digunakan sebagai input digital( ID-IG ) | |
Voltan input | DC0-28.8V |
Isyarat input0 | < 5V DC;<0.08mA |
Isyarat input1 | > 8 V DC;>0.12mA |
Arus input | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dc 0.34mA @ 24 V dc 0.41mA @ 28.8 V dc |
Masa tindak balas | 0 hingga 1 ：Typ. 10.5 ms ；1 hingga 0 ：Typ. 1.5 ms |
Frekensi pengiraan maksimum | Typ.：4 HZ |
Jenis sensor | Kontak atau 3-way PNP |
Jenis input | Resistif |
Pengasingan antara bekalan kuasa dan input | Tiada |
Pengasingan antara input | Tiada |
Input digunakan sebagai input analog(0..10V)( ID-IG ) | |
Julat pengukuran | DC 0---10V |
Impedans input | Min, 24KΩ; Max. 72KΩ |
Voltan input | 28.8 V DC maks |
Resolusi | 10bit ,0.01V |
Ketepatan pada 25 °C | ± (Max.0.02)V |
Ketepatan pada 55 °C | ± (Max.0.04)V |
Pengasingan antara saluran analog dan bekalan kuasa | Tiada |
Panjang kabel | 10 m maks. terlindung dan berpintal |
Isyarat input0 | < 5V DC;<0.08mA |
Isyarat input1 | > 8 V DC;>0.12mA |
Arus input | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dc 0.34mA @ 24 V dc 0.41mA @ 28.8 V dc |
Masa tindak balas | 0 hingga 1 ：Typ. 10.5 ms ；1 hingga 0 ：Typ. 1.5 ms |
Jenis sensor | Kontak atau 3-way PNP |
Jenis input | Resistif |
Pengasingan antara bekalan kuasa dan input | Tiada |
Pengasingan antara input | Tiada |
Input digunakan sebagai input analog (0..20mA)( ID-IG ) | |
Isyarat analog | 0/4….20mA arus |
Impedans input | 260Ω |
Resolusi | 0.02mA |
Ketepatan pada 25 °C | 0.05mA |
Masa kitaran untuk penjanaan nilai analog | Typ. 50 ms |
Perlindungan terhadap pembalikan polariti | ya |
Perlindungan lebihan voltan | Ya, jika voltan input >6.5V, ini secara automatik ditukar kepada konfigurasi 0--10V |
Pengasingan antara bekalan kuasa dan input | Tidak |
Panjang kabel | <=30M dengan kabel berpintal terlindung (sensor tidak terasing) |
|
|
Keluaran | |
Output Digital/Transistor (PNP) - Q1,Q2 | |
Voltan pemutus | DC 5--30V |
Voltan nominal | ≤ Voltan bekalan |
Arus nominal | Max. 0.3 A setiap saluran |
Max. arus pemutus | 0.65 A |
Jatuh voltan | < 2 V untuk I = 0.3 A (pada keadaan 1) |
Masa tindak balas | Buat ≤ 1 ms Lepas ≤ 1 ms |
Frekuesi (Hz) | beban resistif : 10 Hz beban induktif : 0.5 Hz |
Perlindungan terbina dalam | Terhadap beban berlebihan dan litar pintas: Tidak Terhadap voltan berlebihan (*): Tidak |
Pengasingan galvanik | Tiada |
Frekuesi PWM | 10K HZ |
Nisbah kitaran PWM | 0 hingga 100 % |
Ketepatan PWM pada 120Hz | < 0.5 % (20 % ➞ 80 %) beban pada 10 mA |
Max. Arus pemutus PWM | 50 mA |
Max. panjang kabel PWM | 20m |
5A Relay 4 output dari Q3 ke Q6 | |
Max. voltan pemutus | CE:AC 250 V/DC 30 V 5A UL:AC 250 V/DC 30 V 3A |
Jangka hayat ketahanan elektrik | 105 Operasi pada Beban Resistif Dinilai |
Hayat mekanikal | 107Operasi dalam keadaan Tiada Beban |
Masa tindak balas | Masa Operasi: 15 mSec. Maks. Masa Lepas: 10 mSec. Maks. |
Perlindungan terbina dalam | Terhadap litar pintas: Tiada Menentang voltan berlebihan dan beban berlebihan: Tiada |
10A Relay 4 output dari Q7 ke QA | |
Max. voltan pemutus | CE:AC 250 V/DC 30 V 10A UL:AC 250 V/DC 28 V 5A |
Max. Daya Kuasa yang Dibenarkan | 1250VA |
Jangka hayat ketahanan elektrik | 105 Operasi pada Beban Resistif Dinilai |
Hayat mekanikal | 107Operasi dalam keadaan Tiada Beban |
Masa tindak balas | Masa Operasi: 15 mSec. Maks. Masa Lepas: 10 mSec. Maks. |
Perlindungan terbina dalam | Terhadap litar pintas: Tiada Menentang voltan berlebihan dan beban berlebihan: Tiada |
Parameter port komunikasi: | |
Port COM0_TTL | Boleh digunakan sebagai port program dengan PR-RS232&PR-USB; Juga boleh ditukar menjadi port RS232 dengan PR-RS232 Boleh ditukar menjadi port RS485 dengan PRO-RS485 Nota: Perlu mengalihkan penutup pengembang untuk menggunakannya Boleh digunakan sebagai modbus master atau slave |
RS485 COM2 terbina dalam | 1 port RS485 terbina dalam (Terminal A+,B-) Boleh digunakan sebagai modbus master atau slave |
COM3 RS485 terbina dalam | 1 port RS485 terbina dalam (Terminal A+,B-) Boleh digunakan sebagai modbus master atau slave |
Ext RS485 COM1 | Perlu digunakan dengan modul PR-E-RS485 Boleh digunakan sebagai modbus master atau slave |
Port Ethernet: | Terbina Dalam(10M/100M), 1. Boleh digunakan sebagai program atau komunikasi 2. Boleh digunakan sebagai modbus master atau slave |
Halaman pelayan web pemantauan | Ya |
Xlogic<--->Xlogic(melalui Ethernet) | 1 xlogic berfungsi sebagai pelayan tcp boleh menyambung dengan 8 klien tcp xlogics atau peranti tcp lain. |
Xlogic<--->Ethernet/Internet: | 1 xlogic berfungsi sebagai klien TCP boleh disambungkan dengan 8 pelayan tcp yang berbeza secara berasingan maksimum |
|
|
Parameter lain | |
Berat | Kira-kira 400g |

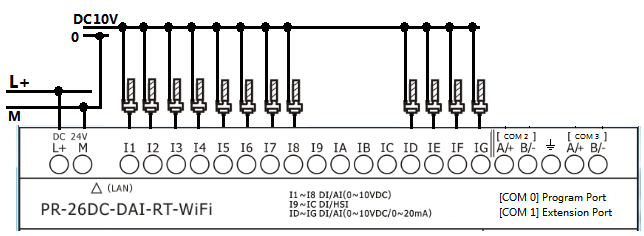

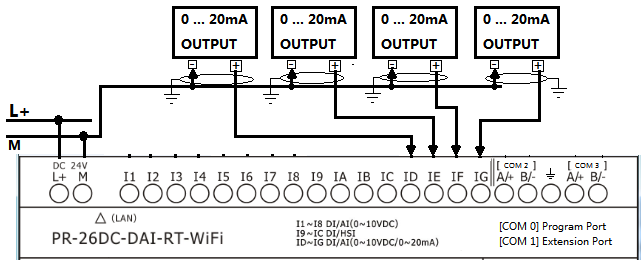

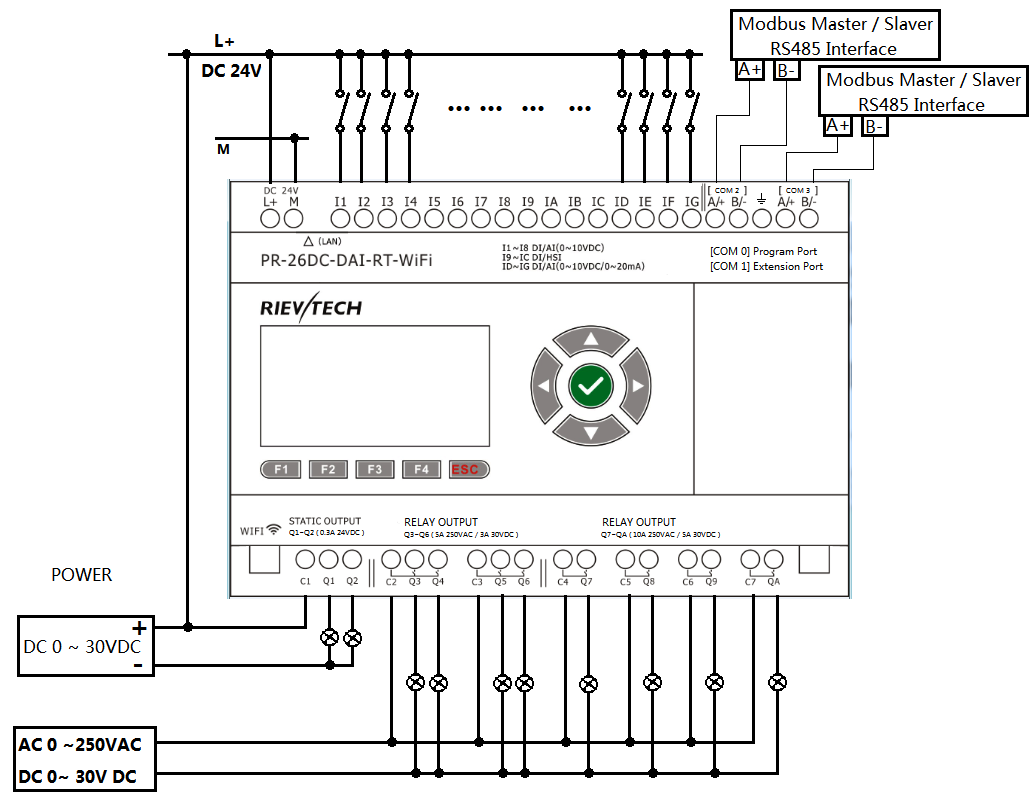

Dimensi Pemasangan & Rajah Pendawaian
