SR-E-2AI-VI è un modulo di espansione per le CPU della serie SR che aggiunge 2 ingressi analogici (0-10V/0-20mA) — legge sensori e trasmettitori in applicazioni di relè intelligenti.
Specifiche
Indice Tecnico | |
Alimentazione: | |
Tensione nominale | DC 12-24V |
Limiti di funzionamento | DC 10.8-28.8V |
Immunità da micro interruzioni di corrente | Tip. 5 ms |
Max. Corrente di avviamento | Max. 0.1A |
Max. potenza assorbita | 1 W |
Protezione contro inversioni di polarità | Sì |
Parametri di ingresso: | |
Ingresso No | 2(I1-I2) |
Ingresso digitale | Nessuno |
Ingresso analogico | 2 (AI1-AI2) |
Segnale analogico | DC 0…10V/ 0..20mA (Attivare il software di programmazione) |
Risoluzione | 0.01V/0.02mA |
Precisione a 25 °C | 0.1V/0.1mA |
Relazione tra valore interno e segnale | AI*1(0..1000)= V1(0...10V)=I1(0...20mA) *= Indirizzo di estensione. |
Tempo di ciclo per generazione del valore analogico | Tip. 50 ms |
Parametri di uscita: | |
Numero di uscita | Nessuno |
Altri parametri: | |
Lunghezza della linea (schermata e intrecciata) | Max. 10 m |
Montaggio | Su guida DIN da 35 mm, larga 4 WM, o montaggio a parete |
Temperatura di funzionamento. | -20℃ a +55℃ |
Temperatura di stoccaggio. | -40℃ a +70℃ |
Peso | 93.4g / 129.4g(imballaggio) |
Impostazione indirizzo per moduli di espansione
Quando più moduli di espansione sono collegati a un singolo PLC CPU, a ciascun modulo di espansione deve essere assegnato un indirizzo di stazione distinto.
Indirizzo di espansione predefinito in fabbrica: 1. L'indirizzo di espansione si configura tramite DIP switch. La corrispondenza tra numero indirizzo di espansione e stato del DIP switch è mostrata di seguito:

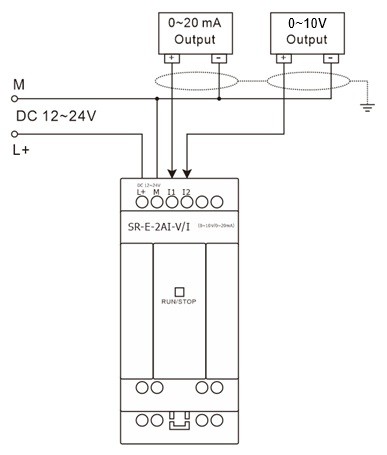

Dimensioni di installazione e schema di cablaggio
