PR-E-DC-16IN
Alimentazione: DC 12-24V
Ingresso: 4 DI/AI(0-10V) + 12 DI
PR-E-DC-16IN è un modulo di espansione che aggiunge 16 ingressi digitali (i primi 4 configurabili come analogici) alle CPU della serie PR — espansione flessibile degli ingressi per macchine ricche di sensori.
Specifiche
Indice Tecnico | |
Alimentazione: | |
Tensione nominale | DC 12-24V |
Limiti di funzionamento | DC 10.8-28.8V |
Immunità da micro interruzioni di corrente | Tip. 5 ms |
Max. Corrente di avviamento | Max. 0.4A |
Max. potenza assorbita | 0.7A (10.8V dc); 0.8 A (28.8V dc) |
Protezione contro inversioni di polarità | Sì |
Parametri di ingresso: | |
Ingresso No | 16 (I1-IG) |
Ingresso digitale | 16 (I1-IG) |
Ingresso analogico | 4 (I1-I4) (0...10V DC) |
Ingressi digitali (I5-IG) | |
Tensione di ingresso | CC0-28.8V |
Segnale di ingresso0 | < 5V DC; <1mA |
Segnale di ingresso1 | > 8 V DC; >1.7mA |
Corrente di ingresso | 2.1 mA @ 10.8V dc 2.6 mA @ 12.0V dc 5.2 mA @ 24V dc 6.3 mA @ 28.8V dc |
Tempo di risposta | 0 a 1 : <1 ms ; 1 a 0 : <1 ms |
Frequenza massima di conteggio | 4 Hz (I5--IG) |
Tipo di sensore | Contatto o PNP a 3 fili |
Tipo di ingresso | Resistivo |
Isolamento tra alimentazione e ingressi | Nessuno |
Isolamento tra ingressi | Nessuno |
Ingressi utilizzati come ingressi digitali (I1-I4) | |
Tensione di ingresso | CC0-28.8V |
Segnale di ingresso0 | < 5V DC; <0.09mA |
Segnale di ingresso1 | > 8 V DC; >0.15mA |
Corrente di ingresso | 0.4 mA @ 10.8V dc 0.5 mA @ 12.0 V dc 1.2 mA @ 24 V dc 1.5 mA @ 28.8 V dc |
Tempo di risposta | 0 a 1 : <1 ms ; 1 a 0 : <1 ms |
Frequenza massima di conteggio | Tip.：4 HZ |
Tipo di sensore | Contatto o PNP a 3 fili |
Tipo di ingresso | Resistivo |
Isolamento tra alimentazione e ingressi | Nessuno |
Isolamento tra ingressi | Nessuno |
Ingressi utilizzati come ingressi analogici (I1-I4) | |
Intervallo di misura | DC 0---10V |
Impedanza di ingresso | Min, 24KΩ; Max. 72KΩ |
Tensione di ingresso | 28,8 V CC max |
Risoluzione | 9bit ,0.015V |
Precisione a 25 °C | ± (Max.0.2)V |
Isolamento tra canale analogico e alimentazione | Nessuno |
Lunghezza del cavo | 10 m max. schermato e attorcigliato |
Parametri di uscita: | |
Uscita n. | Nessuno |
Altri parametri: | |
Temperatura di funzionamento | -20℃ a +55℃ |
Temperatura di stoccaggio | -40℃ a +70℃ |
Impostazione indirizzo per moduli di espansione
Quando più moduli di espansione sono collegati a un singolo PLC CPU, a ciascun modulo di espansione deve essere assegnato un indirizzo di stazione distinto.
Indirizzo di espansione predefinito in fabbrica: 1. L'indirizzo di espansione si configura tramite DIP switch. La corrispondenza tra numero indirizzo di espansione e stato del DIP switch è mostrata di seguito:

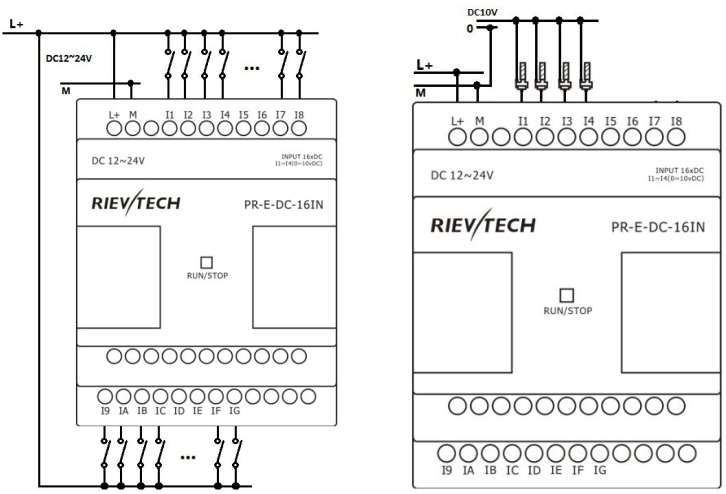

Dimensioni di installazione e schema di cablaggio
