مشخصات
شاخص فنی | |
منبع تغذیه: | |
ولتاژ نامی | DC 12-24V |
محدودیت های عملیاتی | DC 10.8-28.8V |
مقاومت در برابر قطع های کوچک برق | معمولاً 5 میلی‌ثانیه |
حداکثر جریان راه‌اندازی | حداکثر 0.35A |
حداکثر توان جذب شده | 2W |
محافظت در برابر معکوس شدن قطبیت | بله |
پارامترهای ورودی: | |
شماره ورودی | هیچ |
پارامترهای خروجی: | |
شماره خروجی | 1 (AQ1) |
سیگنال خروجی | DC 0…10V/ 0..20mA (برنامه نرم‌افزار را روشن کنید) |
رابطه ارزش و سیگنال داخلی | AQ*1(0..1000)= V1(0...10V)=I1(0...20mA) *= آدرس توسعه |
دقت | 0.01V یا 0.02mA |
دقت در 25 °C | 0.02V یا 0.05mA |
ظرفیت بار (خروجی ولتاژ): | ≥650Ω |
ظرفیت بار (خروجی جریان): | ≤500Ω |
پارامترهای دیگر: | |
نصب | بر روی ریل DIN 35 میلی‌متری، 4 WM عرض، یا نصب روی دیوار |
دمای عملکرد | -20℃-+55℃ |
دمای ذخیره‌سازی | -40℃-+70℃ |
وزن | 99.7g / 135.7g(بسته‌بندی) |
گواهینامه | CE |
تنظیم آدرس برای ماژول‌های گسترش
زمانی که چندین ماژول گسترش به یک CPU PLC متصل می‌شوند، هر ماژول گسترش باید یک آدرس ایستگاه متمایز اختصاص داده شود.
آدرس گسترش پیش‌فرض کارخانه: 1. آدرس گسترش از طریق سوئیچ DIP پیکربندی می‌شود. رابطه مربوطه بین شماره آدرس گسترش و وضعیت سوئیچ DIP در زیر نشان داده شده است:

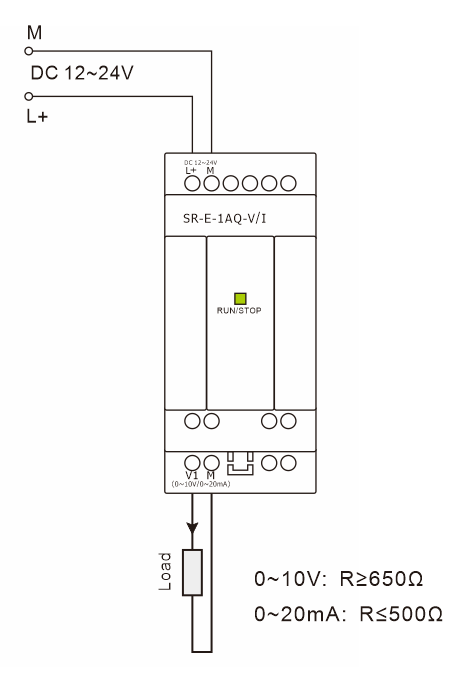

ابعاد نصب و نمودار سیم‌کشی
