SR-22DC-DA-R-B
منبع تغذیه: DC 12-24V/AC 24V
ورودی: 6 DI/AI(0-10V) + 8 DI
خروجی: 8 رله
اترنت
Modbus RTU/ASCII، Modbus TCP
SR-22DC-DA-R-B یک رله هوشمند ۲۲ نقطه‌ای با ورودی‌های دیجیتال/آنالوگ ترکیبی، ۸ خروجی رله و اترنت داخلی است — نقاط بیشتر و انعطاف‌پذیری ورودی آنالوگ در یک واحد ریل DIN.
مشخصات کلی
تایمرها : 512
شمارنده‌ها: 512
بلوک‌های عملکرد: 512
دمای عملیاتی: -20℃~+55℃
ذخیره‌سازی: -40℃~+70℃
حفاظت: IP20(غیرمقاوم در برابر آب)
دقت RTC: MAX ±2S/day
پشتیبان RTC در 25 °C: 20 روز
پشتیبان‌گیری از برنامه و تنظیمات: 10 سال
حفظ داده‌ها در صورت قطع برق: 10 سال
ابعاد : 133*90*60 (واحد، میلی‌متر）
گواهینامه: CE
نصب: ریل DIN 35mm یا پیچ برای نصب
تغییر پارامترها از طریق LCD صفحه‌کلید: خیر
زبان برنامه‌نویسی پشتیبانی شده: FBD & Ladder
ظرفیت گسترش: 3 ماژول (SR-E)
محافظت از رمز عبور: محافظت از رمز عبور 4 رقمی یا غیرفعال کردن عملکرد بارگذاری برنامه
رابط ارتباطی: 2 پورت RS485 (COM1 خارجی - SR-RS485، COM2 داخلی)، 1 پورت اترنت (10M)
پروتکل ارتباطی: Modbus RTU، Modbus TCP
شاخص فنی | |
منبع تغذیه: | |
ولتاژ نامی | DC12-24V /AC24V |
محدودیت های عملیاتی | DC10.8-28.8V AC 21.6-26.4V |
مقاومت در برابر قطع های کوچک برق | معمولاً 5 میلی‌ثانیه |
حداکثر جریان راه‌اندازی | حداکثر 0.4A |
حداکثر توان جذب شده | 0.32A (10.8V dc); 0.12A (28.8V dc) 0.28A (24V ac) |
محافظت در برابر معکوس شدن قطبیت | بله |
پارامترهای ورودی: | |
شماره ورودی | 14 (I1-IE) |
ورودی دیجیتال | 14 (I1-IE) |
ورودی آنالوگ | 6 (I1-I6) (0...10V DC) |
ورودی‌های دیجیتال(I7-IE) |
|
ولتاژ ورودی | DC 0-28.8V AC 0-24V |
سیگنال ورودی0 | < 5V DC; <1 mA < 3V AC |
سیگنال ورودی1 | > 8V DC; >1.7 mA > 6V AC |
جریان ورودی | ۲.۱ میلی‌آمپر @ ۱۰.۸ ولت DC ۲.۳ میلی‌آمپر @ ۱۲.۰ ولت DC ۴.۶ میلی‌آمپر @ ۲۴ ولت DC ۵.۵ میلی‌آمپر @ ۲۸.۸ ولت DC 4.76 mA @ 24 V ac |
زمان پاسخ | DC12-24 ولت 0 به 1: نوعی 3ms; 1 به 0: نوعی 3ms AC24 ولت 0 به 1: نوعی 72ms; 1 به 0: نوعی 72ms |
حداکثر فرکانس شمارش | 65k Hz(I9—IC) |
نوع سنسور | تماسی یا 3-سیم PNP |
نوع ورودی | مقاومتی |
جداسازی بین منبع تغذیه و ورودی‌ها | هیچ |
جداسازی بین ورودی‌ها | هیچ |
ورودی‌ها به عنوان ورودی‌های دیجیتال استفاده می‌شوند(I1-I6) | |
ولتاژ ورودی | DC 0-28.8V AC 0-24V |
سیگنال ورودی0 | < 5V DC; <0.09 mA < 3V AC |
سیگنال ورودی1 | > 8 ولت DC; >0.15 میلی‌آمپر > 5 ولت AC |
جریان ورودی | 0.16mA @ 10.8V dc 0.18mA @ 12.0 V dc 0.49mA @ 24 V dc 0.62 میلی‌آمپر @ 28.8 ولت dc 0.58 میلی‌آمپر @ 24 ولت ac |
زمان پاسخ | DC12-24 ولت 0 تا 1: معمولی 5 میلی‌ثانیه; 1 تا 0: معمولی 5 میلی‌ثانیه AC24 ولت 0 تا 1: معمولی 40 میلی‌ثانیه 1 تا 0: معمولی 40 میلی‌ثانیه |
حداکثر فرکانس شمارش | معمولی：4 HZ |
نوع سنسور | تماسی یا 3-سیم PNP |
نوع ورودی | مقاومتی |
جداسازی بین منبع تغذیه و ورودی‌ها | هیچ |
جداسازی بین ورودی‌ها | هیچ |
ورودی‌ها به عنوان ورودی‌های آنالوگ استفاده می‌شوند(I1-I6) | |
محدوده اندازه‌گیری | DC 0---10V |
امپدانس ورودی | حداقل، ۲۴ کیلو اهم؛ حداکثر ۷۲ کیلو اهم |
ولتاژ ورودی | حداکثر 28.8 V DC |
دقت | 10 بیت، 0.01V |
دقت در 25 °C | ± (حداکثر 0.2)V |
جداسازی بین کانال آنالوگ و منبع تغذیه | هیچ |
طول کابل | 10 m حداکثر. محافظت‌شده و تابیده |
پارامترهای خروجی: | |
شماره خروجی | ۸ (Q1-Q8) |
نوع خروجی | خروجی رله |
بار ایمن تأیید شده (مقاومتی) | 10A,250V AC |
حداقل بار سوئیچینگ | ۶ ولت ۱ آمپر |
تحمل الکتریکی (360ops/h) | 105 (در دمای اتاق) |
تحمل مکانیکی 10,800ops/h | 107(در دمای اتاق) |
زمان پاسخ | زمان عملکرد: حداکثر ۱۵ میلی‌ثانیه زمان آزادسازی: حداکثر ۱۰ میلی‌ثانیه |
حفاظت‌های داخلی | در برابر اتصال کوتاه: هیچ در برابر ولتاژهای بیش از حد و بارهای اضافی: هیچ |
فرکانس سوئیچ: | |
مکانیسم | ۱۰ هرتز |
بار مقاومتی/سبک | ۲ هرتز |
بار حساس | ۰.۵ هرتز |
وضعیت نشانگر LED: | |
ETH (نشانگر ارتباط اترنت) | ETH_LINK: سبز (نشان‌دهنده این است که اتصال شبکه برقرار شده است.) |
ETH_DATA: چشمک‌زن زرد (نشان‌دهنده این است که داده‌های ارتباطی در حال انتقال هستند.) | |
RUN/STOP (نشانگر اجرای PLC) | سبز: وضعیت RUN قرمز: وضعیت STOP |
پارامترهای دیگر: | |
وزن | 250g |

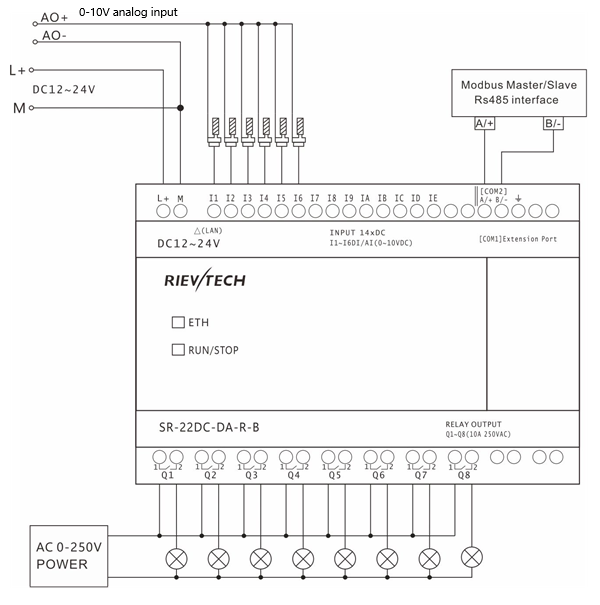

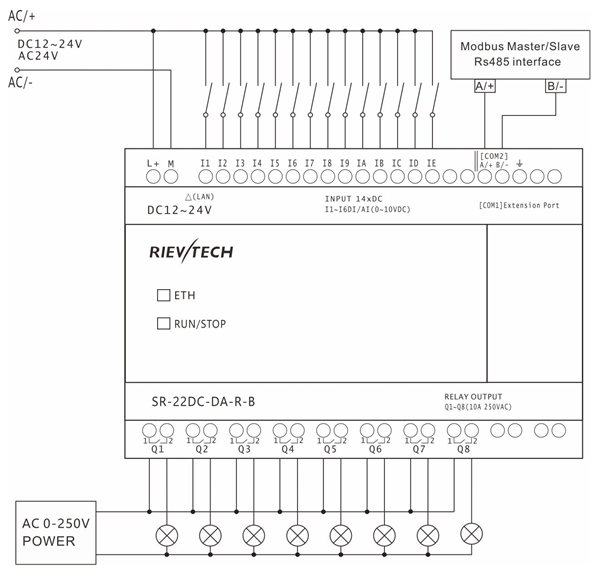

ابعاد نصب و نمودار سیم‌کشی
