ماژول گسترش PR-E-AI-V/I چهار کانال ورودی آنالوگ (0-10V/0-20mA) به پردازنده‌های سری PR اضافه می‌کند — گسترش آنالوگ انعطاف‌پذیر برای سیگنال‌های فرآیند.
تفاوت‌ها بین PR-E-4AI-V/I و ماژول‌های گسترش مشابه:
PR-E-AI-V/I یک ماژول ورودی آنالوگ با دقت بالا است که دارای تفکیک‌پذیری 1mV برای سیگنال‌های ولتاژ و 0.003mA برای سیگنال‌های جریان می‌باشد.
مشخصات
شاخص فنی | |
منبع تغذیه: | |
ولتاژ نامی | DC 12-24V |
محدودیت های عملیاتی | DC 10.8-28.8V |
مقاومت در برابر قطع های کوچک برق | معمولاً 5 میلی‌ثانیه |
حداکثر جریان راه‌اندازی | حداکثر 0.25A |
حداکثر توان جذب شده | 1 W |
محافظت در برابر معکوس شدن قطبیت | بله |
پارامترهای ورودی: | |
شماره ورودی | 4 |
ورودی دیجیتال | هیچ |
ورودی آنالوگ | 4 (AI1-AI4) |
سیگنال آنالوگ | DC 0…10V/ 0...20mA (برنامه نرم‌افزار را روشن کنید) |
دقت | ولتاژ: 0~10V تفکیک‌پذیری: 1mV دقت: ± 0.3% جریان: 0~20mA تفکیک‌پذیری: 0.003mA دقت: (آزمایش در دمای محیط 25 °) ± 0.5%（4mA≤ AI ≤ 20mA) ± 1.5%（1mA≤ AI ＜4mA) |
رابطه ارزش و سیگنال داخلی | AI*1(0..10000)= V1(0...10V)=I1(0...20mA) *= آدرس توسعه |
زمان چرخه برای تولید مقدار آنالوگ | معمولاً 50 میلی‌ثانیه |
پارامترهای خروجی: | |
شماره خروجی | هیچ |
پارامترهای دیگر: | |
طول خط (محافظت شده و تابیده) | حداکثر 10 متر |
نصب | بر روی ریل DIN 35 میلی‌متری، 4 WM عرض، یا نصب روی دیوار |
دمای عملکرد | -20℃-+55℃ |
دمای ذخیره‌سازی | -40℃-+70℃ |
تنظیم آدرس برای ماژول‌های گسترش
زمانی که چندین ماژول گسترش به یک CPU PLC متصل می‌شوند، هر ماژول گسترش باید یک آدرس ایستگاه متمایز اختصاص داده شود.
آدرس گسترش پیش‌فرض کارخانه: 1. آدرس گسترش از طریق سوئیچ DIP پیکربندی می‌شود. رابطه مربوطه بین شماره آدرس گسترش و وضعیت سوئیچ DIP در زیر نشان داده شده است:

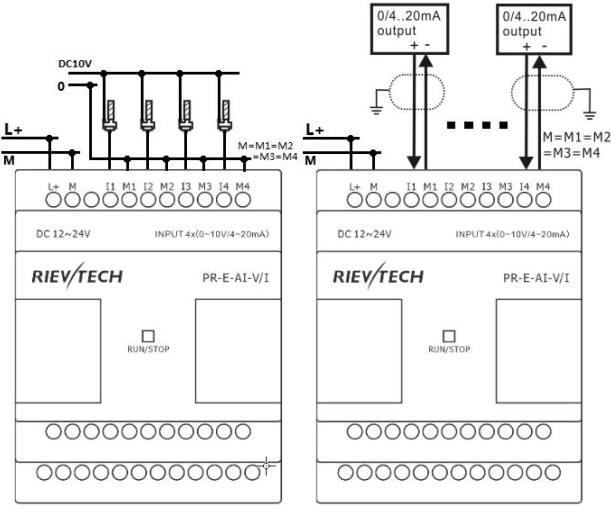

ابعاد نصب و نمودار سیم‌کشی
