PR-E-16AC-R یک ماژول گسترش برای CPU های سری PR است که 8 ورودی دیجیتال و 8 خروجی رله اضافه می‌کند — I/O خود را با حداکثر 16 ماژول در هر CPU گسترش دهید.
مشخصات
شاخص فنی | |
منبع تغذیه: | |
ولتاژ نامی | AC110V-240V |
محدودیت های عملیاتی | AC85 - 265 V |
دامنه فرکانس اصلی | 47-63Hz |
حداکثر توان جذب شده | 53mA (85V ac); 38mA (265V ac) |
مقاومت در برابر نوسانات | 1780V AC |
محافظت در برابر معکوس شدن قطبیت | بله |
پارامترهای ورودی: | |
شماره ورودی | 8 ( I1-I8) |
ورودی دیجیتال | 8 ( I1-I8) |
ورودی آنالوگ | هیچ |
ولتاژ ورودی | AC110-240V |
سیگنال ورودی0 | AC0-40V؛ <0.03mA |
سیگنال ورودی1 | AC79-240V؛ >0.06mA |
زمان پاسخ ورودی | زمان تأخیر در 0 تا 1： 120V AC ：نوعی 50 ms 240V AC ：نوعی 30 ms زمان تأخیر در 1 تا 0： 120V AC ：معمولی 90 ms 240V AC ：Typ. 100 ms |
حداکثر فرکانس شمارش | نوعی 4Hz |
نوع سنسور | تماسی یا 3-سیم PNP |
جداسازی بین منبع تغذیه و ورودی‌ها | هیچ |
جداسازی بین ورودی‌ها | هیچ |
محافظت در برابر معکوس شدن قطبیت | بله |
پارامترهای خروجی: | |
شماره خروجی | 8 (Q1-Q8) |
نوع خروجی | خروجی رله |
بار ایمن تأیید شده (مقاومتی) | (Q1-Q4) ۳A ۲۵۰VAC (Q5-Q8) 10A 250VAC |
حداقل بار سوئیچینگ | ۶ ولت ۱ آمپر |
انتظار دوام الکتریکی | 105 عملیات در بار مقاومتی نامی |
عمر مکانیکی | 107عملیات در شرایط بدون بار |
زمان پاسخ | زمان عملکرد: حداکثر ۱۵ میلی‌ثانیه زمان آزادسازی: حداکثر ۱۰ میلی‌ثانیه |
حفاظت‌های داخلی | در برابر اتصال کوتاه: هیچ در برابر ولتاژهای بیش از حد و بارهای اضافی: هیچ |
فرکانس سوئیچ: | |
مکانیسم | ۱۰ هرتز |
بار مقاومتی/سبک | ۲ هرتز |
بار حساس | ۰.۵ هرتز |
پارامترهای دیگر: | |
دمای عملکرد | -20℃-+55℃ |
دمای ذخیره‌سازی | -40℃-+70℃ |
تنظیم آدرس برای ماژول‌های گسترش
زمانی که چندین ماژول گسترش به یک CPU PLC متصل می‌شوند، هر ماژول گسترش باید یک آدرس ایستگاه متمایز اختصاص داده شود.
آدرس گسترش پیش‌فرض کارخانه: 1. آدرس گسترش از طریق سوئیچ DIP پیکربندی می‌شود. رابطه مربوطه بین شماره آدرس گسترش و وضعیت سوئیچ DIP در زیر نشان داده شده است:

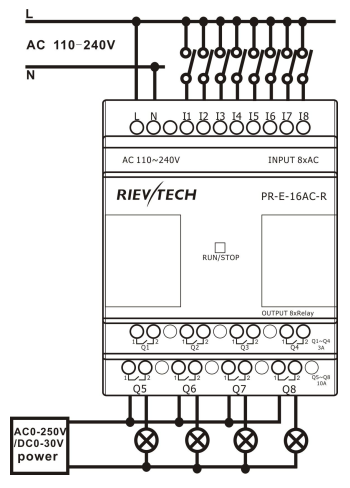

ابعاد نصب و نمودار سیم‌کشی
