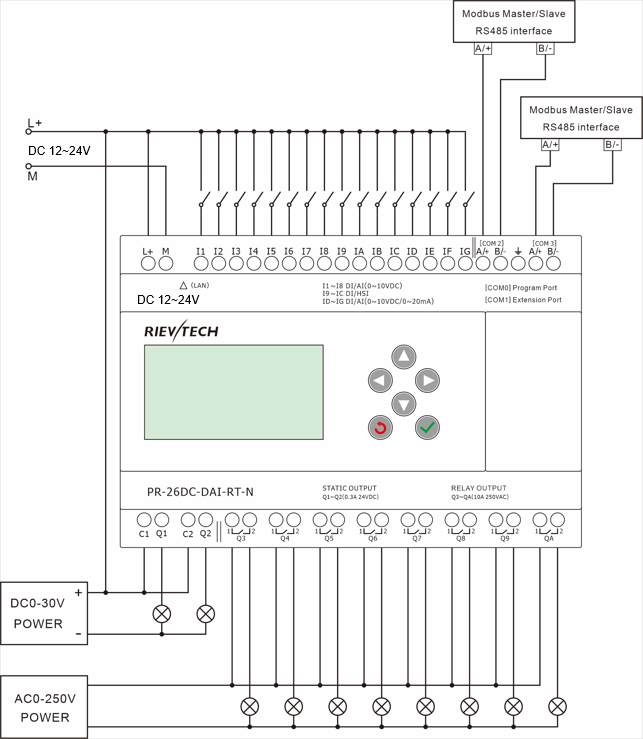

PR-26DC-DAI-RT-N

شاخص فنی

منبع تغذیه:

ولتاژ نامی

DC 12-24V

محدودیت های عملیاتی

DC 10.8-28.8V

مقاومت در برابر قطع های کوچک برق

معمولاً 5 میلی‌ثانیه

حداکثر جریان راه‌اندازی

حداکثر. 0.5A

حداکثر توان جذب شده

10W

محافظت در برابر معکوس شدن قطبیت

بله

پارامترهای ورودی:

شماره ورودی

16 (I1-IG)

ورودی دیجیتال

16 (I1-IG)

ورودی آنالوگ

8 (I1-I8) (0..10V DC) +4(ID-IG)(0...20mA یا 0..10V DC، نرم‌افزار برنامه‌نویسی را روشن کنید)

ورودی دیجیتال و ورودی‌های آنالوگ (0...10V) 10 بیت(I1-I8)

ورودی‌ها به عنوان ورودی‌های دیجیتال استفاده می‌شوند(I1-I8)

ولتاژ ورودی

DC0-28.8ولت

سیگنال ورودی0

< 5V DC;<0.08mA

سیگنال ورودی1

> 8 V DC;>0.12mA

جریان ورودی

0.16mA @ 10.8V dc

0.18mA @ 12.0 V dc

0.34mA @ 24 V dc

0.41mA @ 28.8 V dc

زمان پاسخ

از ۰ تا ۱ ：معمولی ۱۰.۵ میلی‌ثانیه ；از ۱ تا ۰ ：معمولی ۱.۵ میلی‌ثانیه

حداکثر فرکانس شمارش

معمولی：4 HZ

نوع سنسور

تماسی یا 3-سیم PNP

نوع ورودی

مقاومتی

جداسازی بین منبع تغذیه و ورودی‌ها

هیچ

جداسازی بین ورودی‌ها

هیچ

ورودی‌هایی که به عنوان ورودی‌های آنالوگ استفاده می‌شوند (0..10V)( I1-I8 )

محدوده اندازه‌گیری

DC 0---10V

امپدانس ورودی

حداقل، ۲۴ کیلو اهم؛ حداکثر ۷۲ کیلو اهم

ولتاژ ورودی

حداکثر 28.8 V DC

دقت

10 بیت، 0.01V

دقت در 25 °C

± (حداکثر 0.02)V

دقت در 55 °C

± (حداکثر 0.04)V

جداسازی بین کانال آنالوگ و منبع تغذیه

هیچ

طول کابل

حداکثر 10 متر، شیلد شده و تابیده

ورودی‌های دیجیتال و پرسرعت(I9--IC)

ورودی‌های دیجیتال(I9-IC)

ولتاژ ورودی

DC0-28.8ولت

سیگنال ورودی0

< 5V DC; <1mA

سیگنال ورودی1

> ۸ ولت DC;>۱.۶ میلی‌آمپر

جریان ورودی

۲.۱ میلی‌آمپر @ ۱۰.۸ ولت DC

۲.۳ میلی‌آمپر @ ۱۲.۰ ولت DC

۴.۶ میلی‌آمپر @ ۲۴ ولت DC

۵.۵ میلی‌آمپر @ ۲۸.۸ ولت DC

زمان پاسخ

0 تا 1: <1 ms: 1 تا 0: <1 ms

ورودی‌های با سرعت بالا(I9-IC)

حداکثر فرکانس شمارش

60kHZ(I9--IC)

دیجیتال و آنالوگ(0--10V) و آنالوگ (0...20mA)(ID-IG)

ورودی‌ها به عنوان ورودی‌های دیجیتال استفاده می‌شوند(ID-IG)

ولتاژ ورودی

DC0-28.8ولت

سیگنال ورودی0

< 5V DC;<0.08mA

سیگنال ورودی1

> 8 V DC;>0. 12mA

جریان ورودی

0.16mA @ 10.8V dc

0.18mA @ 12.0 V dc

0.34mA @ 24 V dc

0.41mA @ 28.8 V dc

زمان پاسخ

0 تا 1: معمولی 10.5 ms; 1 تا 0: معمولی 1.5 ms

حداکثر فرکانس شمارش

معمولی: 4 HZ

نوع سنسور

تماسی یا 3-سیم PNP

نوع ورودی

مقاومتی

جداسازی بین منبع تغذیه و ورودی‌ها

هیچ

جداسازی بین ورودی‌ها

هیچ

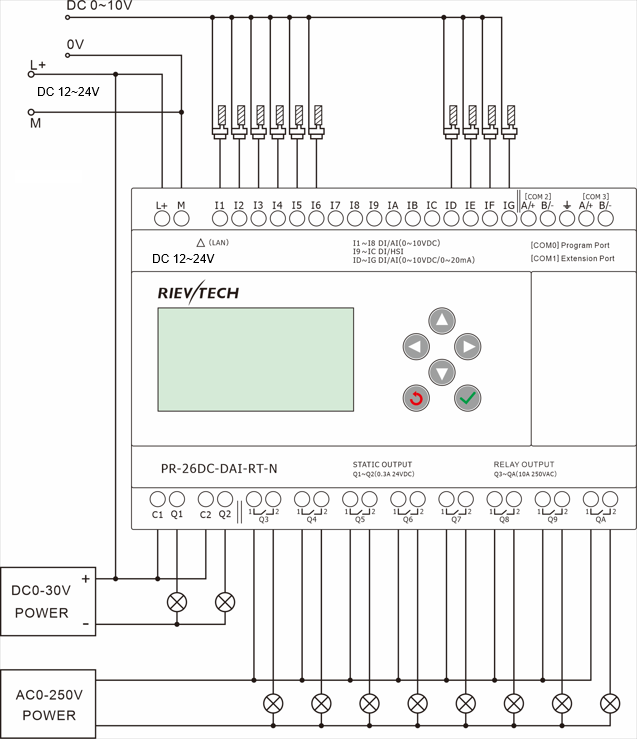

ورودی‌هایی که به عنوان ورودی‌های آنالوگ استفاده می‌شوند (0...10V)( ID-IG )

محدوده اندازه‌گیری

DC 0---10V

امپدانس ورودی

حداقل، ۲۴ کیلو اهم؛ حداکثر ۷۲ کیلو اهم

ولتاژ ورودی

حداکثر 28.8 V DC

دقت

10 بیت، 0.01V

دقت در 25 °C

± (حداکثر 0.02)V

دقت در 55 °C

± (حداکثر 0.04)V

جداسازی بین کانال آنالوگ و منبع تغذیه

هیچ

طول کابل

حداکثر 10 متر، شیلد شده و تابیده

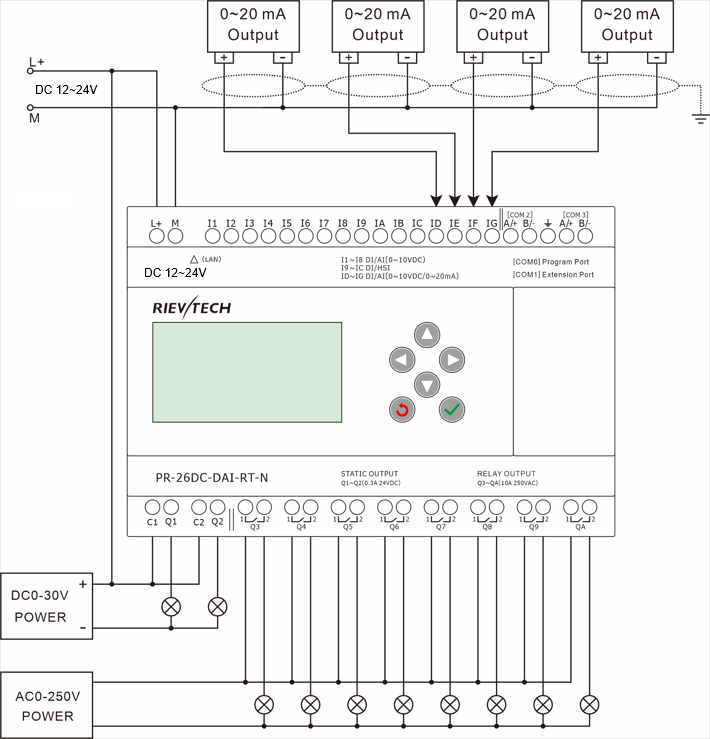

ورودی‌هایی که به عنوان ورودی‌های آنالوگ استفاده می‌شوند (0...20mA)( ID-IG )

سیگنال آنالوگ

جریان 0/4….20mA

امپدانس ورودی

260Ω

دقت

0.02mA

دقت در 25 °C

0.1mA

زمان چرخه برای تولید مقدار آنالوگ

معمولاً 50 میلی‌ثانیه

محافظت در برابر معکوس شدن قطبیت

بله

محافظت در برابر ولتاژ بیش از حد

بله، اگر ولتاژ ورودی بیشتر از 6.5V باشد، این یکی به‌طور خودکار به پیکربندی 0--10V سوئیچ می‌شود

جداسازی بین منبع تغذیه و ورودی‌ها

خیر

طول کابل

<=30M با کابل تابیده شده محافظت شده (سنسور جدا نشده است)

خروجی (2 ترانزیستور + 8 خروجی رله)

خروجی ترانزیستور (PNP) - Q1, Q2

ولتاژ شکست

DC ۵--۳۰ ولت

ولتاژ نامی

≤ ولتاژ تأمین

جریان اسمی

حداکثر ۰.۳ آمپر در هر کانال

حداکثر جریان شکست

۰.۶۵ آمپر

افت ولتاژ

< ۲ ولت برای I = ۰.۳ آمپر (در حالت ۱)

زمان پاسخ

زمان اتصال ≤ ۱ میلی‌ثانیه

زمان قطع ≤ ۱ میلی‌ثانیه

حفاظت‌های داخلی

در برابر بارهای اضافی و اتصال کوتاه: خیر

مقاوم در برابر ولتاژهای اضافی (*): خیر

ایزولاسیون گالوانیک

هیچ

فرکانس PWM

۱۰ کیلوهرتز

نسبت چرخه PWM

0 تا 100 %

دقت PWM در ۱۲۰ هرتز

< ۰.۵ % (بار ۲۰ % ➞ ۸۰ %) در ۱۰ میلی‌آمپر

حداکثر جریان شکست PWM

۵۰ میلی‌آمپر

حداکثر طول کابل PWM

۲۰ متر

10A رله 8 خروجی از Q3 تا QA

بار ایمن تأیید شده (مقاومتی)

10A 250V AC

حداقل بار سوئیچینگ

۶ ولت ۱ آمپر

انتظار دوام الکتریکی

10⁵ عملیات در بار مقاومتی نامی

عمر مکانیکی

10⁷عملیات در شرایط بدون بار

زمان پاسخ

زمان عملکرد: حداکثر ۱۵ میلی‌ثانیه

زمان آزادسازی: حداکثر ۱۰ میلی‌ثانیه

حفاظت‌های داخلی

در برابر اتصال کوتاه: هیچ

در برابر ولتاژهای بیش از حد و بارهای اضافی: هیچ

پارامترهای پورت‌های ارتباطی:

پورت COM0_TTL

می‌تواند به عنوان پورت برنامه با کابل RS232 و کابل USB استفاده شود؛

همچنین می‌تواند به پورت RS232 با کابل RS232 تبدیل شود.

می‌تواند به پورت RS485 با PRO-RS485 تبدیل شود.

توجه: برای استفاده از آن نیاز به برداشتن پوشش گسترش است

می‌تواند به عنوان مستر یا اسلوی مودباس استفاده شود

RS485 COM2 داخلی

1 پورت RS485 داخلی (ترمینال A+,B-)

می‌تواند به عنوان مستر یا اسلوی مودباس استفاده شود

COM3 RS485 داخلی

1 پورت RS485 داخلی (ترمینال A+,B-)

می‌تواند به عنوان مستر یا اسلوی مودباس استفاده شود

Ext RS485 COM1

نیاز به استفاده با ماژول SR-RS485

می‌تواند به عنوان مستر یا اسلوی مودباس استفاده شود

پورت اترنت:

داخلی (10M/100M)،

1. می‌تواند به عنوان برنامه یا ارتباط استفاده شود

2. می‌تواند به عنوان مستر یا اسلوی مودباس استفاده شود

صفحه وب سرور نظارت

بله

Xlogic<--->Xlogic (از طریق اترنت)

1 xlogic به عنوان سرور TCP کار می‌کند و می‌تواند با 8 کلاینت TCP xlogic یا دستگاه‌های TCP دیگر متصل شود.

Xlogic<--->اترنت/اینترنت:

1 xlogic به عنوان کلاینت TCP کار می‌کند و می‌تواند به حداکثر 8 سرور TCP مختلف به صورت جداگانه متصل شود.

پارامتر دیگر

وزن

تقریباً 400 گرم
