PR-18AC-R-N
منبع تغذیه: AC 110V-240V
ورودی: ۱۲ DI(AC)
خروجی: 6 رله
اترنت، 1 RS485 داخلی
مدباس RTU/ASCII، مدباس TCP، MQTT، BACnet MSTP / BACnet IP
PR-18AC-R-N یک دستگاه ۱۸ نقطه‌ای استMicro PLCبا ۱۲ ورودی AC، ۶ خروجی رله و پروتکل‌های بومی Modbus TCP، MQTT و BACnet بر روی اترنت — بدون نیاز به دروازه، شبکه‌سازی را به ماشین‌های AC-powered اضافه کنید.
مشخصات کلی
تایمرها: 1024
شمارنده‌ها: 1024
بلوک‌های عملکرد: 1024
دمای عملیاتی: -20°C - +55°C
ذخیره‌سازی: -40°C - +70°C
محافظت: IP20 (غیر ضدآب)
دقت RTC : حداکثر ±2ثانیه/روز
پشتیبان RTC در 25 °C: 20 روز
پشتیبان‌گیری از برنامه و تنظیمات: 10 سال
حفظ داده‌ها در صورت قطع برق: 10 سال
تغییر پارامترها از طریق LCD صفحه کلید: بله
ابعاد: 95*90*61（واحد：میلی‌متر）
گواهینامه: CE
نصب: ریل 35-DIN یا پیچ برای نصب
زبان برنامه‌نویسی پشتیبانی شده: FBD & Ladder
ظرفیت گسترش: 16 ماژول (PR-E-16)
محافظت از رمز عبور: محافظت از رمز عبور 4 رقمی یا غیرفعال کردن عملکرد بارگذاری برنامه
رابط ارتباطی: 1 پورت RS232 (COM0 – کابل RS232)، 2 پورت RS485 (COM1 از طریق SR-RS485 در دسترس است، C0M2 - پورت RS485 داخلی)، 1 پورت اترنت.
پروتکل ارتباطی: Modbus RTU/ASCII، Modbus TCP، MQTT، BACnet
شاخص فنی | |
منبع تغذیه: | |
ولتاژ نامی | AC110V-240V |
محدودیت های عملیاتی | AC85 - 265 V |
دامنه فرکانس اصلی | 47-63Hz |
حداکثر توان جذب شده | ۱۸۰میلی‌آمپر (۸۵ولت ac); ۸۰میلی‌آمپر (۲۶۵ولت ac) |
مقاومت در برابر نوسانات | 1780V AC |
محافظت در برابر معکوس شدن قطبیت | بله |
پارامترهای ورودی: | |
شماره ورودی | 12 |
ورودی دیجیتال | 12 (I1-IC) |
ورودی آنالوگ | هیچ |
ولتاژ ورودی | AC110-240V |
سیگنال ورودی0 | AC0-40V؛ <0.015mA |
سیگنال ورودی1 | AC79-240V؛ >0.06mA |
زمان پاسخ ورودی | زمان تأخیر در 0 تا 1： 120V AC ：نوعی 50 ms 240V AC ：نوعی 30 ms زمان تأخیر در 1 تا 0： 120V AC ：نوعی 100 ms 240V AC ：نوعی 130 ms |
حداکثر فرکانس شمارش | نوع. ۲هرتز |
نوع سنسور | تماس |
جداسازی بین منبع تغذیه و ورودی‌ها | هیچ |
جداسازی بین ورودی‌ها | هیچ |
محافظت در برابر معکوس شدن قطبیت | بله |
پارامترهای خروجی: | |
شماره خروجی | ۶ (Q1-Q6) |
نوع خروجی | خروجی رله |
بار ایمن تأیید شده (مقاومتی) | 10A 250V AC |
حداقل بار سوئیچینگ | ۶ ولت ۱ آمپر |
انتظار دوام الکتریکی | 105 عملیات در بار مقاومتی نامی |
عمر مکانیکی | 107عملیات در شرایط بدون بار |
زمان پاسخ | زمان عملکرد: حداکثر ۱۵ میلی‌ثانیه زمان آزادسازی: حداکثر ۱۰ میلی‌ثانیه |
حفاظت‌های داخلی | در برابر اتصال کوتاه: هیچ در برابر ولتاژهای بیش از حد و بارهای اضافی: هیچ |
فرکانس سوئیچ: | |
بار مقاومتی/سبک | ۲ هرتز |
بار حساس | ۰.۵ هرتز |
پارامترهای دیگر: | |
وزن | تقریباً ۳۰۰ گرم |

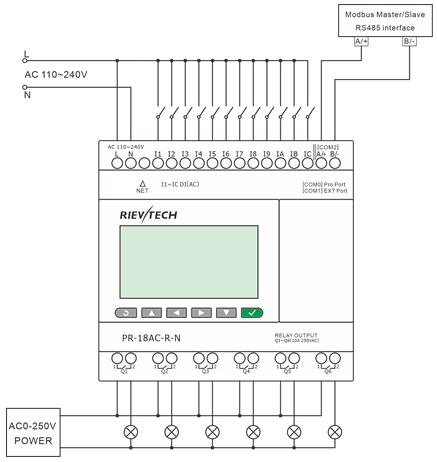

ابعاد نصب و نمودار سیم‌کشی
