HC-M-D0808.64.1E
منبع تغذیه: AC/DC 24V
ورودی: 8 DI(DI1-DI8) + 8 AI(AI1-AI8) (ولتاژ/جریان/PT1000/Ni1000/NTC 10K B3435/NTC 10K B3950/تماس‌های بدون پتانسیل)
خروجی: 6 رله + 4 AQ(0-10V/0-5V/0-20mA/4-20mA)
پورت USB نوع C، اترنت، ۲ RS485 داخلی
منبع تغذیه سنسور: DC 5V + DC 24V
Modbus RTU/ASCII، Modbus TCP، BACnet MSTP / BACnet IP

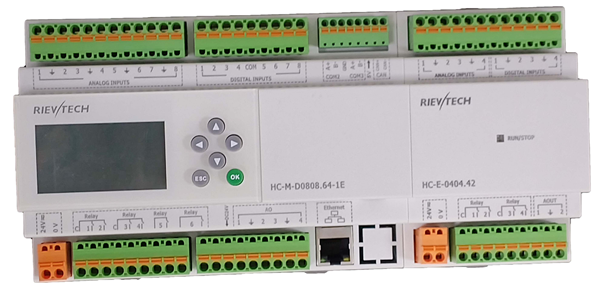

HC-M-D0808.64.1E یک کنترلر HVAC/DDC ساخته شده برای هدف است که دارای 8 ورودی دیجیتال + 8 ورودی آنالوگ، 6 رله + 4 خروجی آنالوگ، اترنت و Modbus/MQTT/BACnet است — یک کنترلر کامل برای اتوماسیون ساختمان در اتاق یا کارخانه.
مشخصات کلی
تایمرها: 2048
شمارنده‌ها: 2048
بلوک‌های عملکرد: 2048
دمای عملیاتی: -20°C ~ +55°C
ذخیره‌سازی: -40°C ~ +70°C
محافظت: IP20 (غیر ضدآب)
دقت RTC : حداکثر ±2ثانیه/روز
پشتیبان RTC در 25 °C: 20 روز
پشتیبان‌گیری از برنامه و تنظیمات: 10 سال
حفظ داده‌ها در صورت قطع برق: 10 سال
تغییر پارامترها از طریق LCD صفحه‌کلید: بله
ابعاد: 155*118*61（واحد：میلی‌متر）
گواهینامه: CE
نصب: ریل 35-DIN یا پیچ برای نصب
زبان برنامه‌نویسی پشتیبانی‌شده: FBD
ظرفیت گسترش: 16 ماژول (گسترش سری HVAC)
محافظت از رمز عبور: محافظت از رمز عبور 4 رقمی یا غیرفعال کردن عملکرد بارگذاری برنامه
رابط ارتباطی: COM0 (پورت USB نوع C)، C0M2 (RS485)، COM3 (RS485)، اترنت.
پروتکل ارتباطی: Modbus RTU/ASCII، Modbus TCP، BACNET MSTP، BACNET IP
شاخص فنی | |
منبع تغذیه: | |
ولتاژ اسمی (غیر عایق) | AC/DC 24V |
محدودیت های عملیاتی | AC/DC 24V (±20%) |
مقاومت در برابر قطع های کوچک برق | معمولاً 300 میلی ثانیه |
| |
پارامترهای ورودی: | |
شماره ورودی | 16(AI1-AI8, DI1-DI8) |
ورودی دیجیتال | 8(DI1-DI8) |
ورودی آنالوگ | AI1-AI8: 0: ولتاژ (0--10V) 4: NTC 10K B3435 (-40…150℃) (نرم‌افزار برنامه‌نویسی را روشن کنید) |
ورودی های آنالوگ (AI1-AI8): PT1000 | |
محدوده اندازه‌گیری | -50℃ تا 200℃ |
دقت | 0.1℃ |
خطای اندازه‌گیری | ±0.5℃ |
طول کابل | حداکثر 10 متر، شیلد شده و تابیده |
ورودی های آنالوگ (AI1-AI8): Ni1000 | |
محدوده اندازه‌گیری | -50℃ تا 180℃ |
دقت | 0.1℃ |
خطای اندازه‌گیری | ±0.5℃ |
طول کابل | حداکثر 10 متر، شیلد شده و تابیده |
ورودی‌های آنالوگ (AI1-AI8): NTC 10K B3435 | |
محدوده اندازه‌گیری | -40℃ تا 150℃ R25=10KΩ ±1% B25/85 = 3435K ±1% |
دقت | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
خطای اندازه‌گیری | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
طول کابل | حداکثر 10 متر، شیلد شده و تابیده |
ورودی‌های آنالوگ (AI1-AI8): NTC 10K B3950 | |
محدوده اندازه‌گیری | -40℃ تا 150℃ R25=10KΩ ±1% B25/50 = 3950K ±1% |
دقت | -40℃~99℃: 0.1℃ 100℃~150℃: 0.5℃ |
خطای اندازه‌گیری | -40℃~-10℃: ±2℃ -9℃~119℃: ±1℃ 120℃~150℃: ±1.5℃ |
طول کابل | حداکثر 10 متر، شیلد شده و تابیده |
ورودی‌های آنالوگ (AI1-AI8): ولتاژ (0...10V) | |
محدوده اندازه‌گیری | DC 0---10V |
امپدانس ورودی | حداقل 10KΩ؛ حداکثر 14KΩ |
ولتاژ ورودی | حداکثر 15 ولت DC |
دقت | 10 بیت، 0.01V |
خطای اندازه‌گیری | ± 0.1V |
جداسازی بین کانال آنالوگ و منبع تغذیه | هیچ |
طول کابل | حداکثر 10 متر، شیلد شده و تابیده |
ورودی‌های آنالوگ (AI1-AI8): جریان (0…20mA) | |
سیگنال آنالوگ | جریان 0….20mA |
امپدانس ورودی | 249Ω |
دقت | 0.02mA |
خطای اندازه‌گیری | ±0.3mA |
زمان چرخه برای تولید مقدار آنالوگ | معمولاً 300 میلی‌ثانیه |
محافظت در برابر معکوس شدن قطبیت | بله |
محافظت در برابر ولتاژ بیش از حد | بله، اگر ولتاژ ورودی >7.5V باشد، این یکی به طور خودکار در پیکربندی 0--10V روشن می‌شود |
جداسازی بین منبع تغذیه و ورودی‌ها | خیر |
طول کابل | <=30M با کابل تابیده شده محافظت شده (سنسور جدا نشده است) |
ورودی دیجیتالt(DI1-DI8) | |
ولتاژ ورودی | AC/DC 0~24V |
تعداد ورودی‌های پرسرعت | 0 |
| |
خروجی | |
خروجی آنالوگ AQ1-AQ4: 0…10V/0…5V/0…20mA/4…20mA | |
شماره خروجی | 4 |
سیگنال خروجی | 0…10V/0…5V/0…20mA/4…20mA (نرم‌افزار برنامه‌نویسی را روشن کنید) |
رابطه ارزش و سیگنال داخلی | (0...1000) = (0...10V) = (0...5V) = (0...20mA) = (4...20mA) |
دقت | 0.01V / 0.02mA |
دقت در 25 °C | 0.02V / 0.05mA |
رله 5A با 4 خروجی (Q1-Q4) | |
بار ایمن تأیید شده (مقاومتی) | 5A 250V AC |
حداقل بار سوئیچینگ | ۶ ولت ۱ آمپر |
انتظار دوام الکتریکی | 105 عملیات در بار مقاومتی نامی |
عمر مکانیکی | 107عملیات در شرایط بدون بار |
زمان پاسخ | زمان عملکرد: حداکثر ۱۵ میلی‌ثانیه زمان آزادسازی: حداکثر ۱۰ میلی‌ثانیه |
حفاظت‌های داخلی | در برابر اتصال کوتاه: هیچ در برابر ولتاژهای بیش از حد و بارهای اضافی: هیچ |
10A رله 2 خروجی (Q5-Q6) | |
بار ایمن تأیید شده (مقاومتی) | 10A 250V AC |
حداقل بار سوئیچینگ | ۶ ولت ۱ آمپر |
انتظار دوام الکتریکی | 105 عملیات در بار مقاومتی نامی |
عمر مکانیکی | 107عملیات در شرایط بدون بار |
زمان پاسخ | زمان عملکرد: حداکثر ۱۵ میلی‌ثانیه زمان آزادسازی: حداکثر ۱۰ میلی‌ثانیه |
حفاظت‌های داخلی | در برابر اتصال کوتاه: هیچ در برابر ولتاژهای بیش از حد و بارهای اضافی: هیچ |
منبع تغذیه حسگر | |
DC 5V | جریان نامی: ۳۰mA، دقت: ±۱۰% حفاظت ایزولاسیون: بله |
DC 24V | جریان نامی: ۳۰mA، دقت: ±۱۰% حفاظت ایزولاسیون: خیر |
| |
پارامتر دیگر | |
وزن | تقریباً 400 گرم |

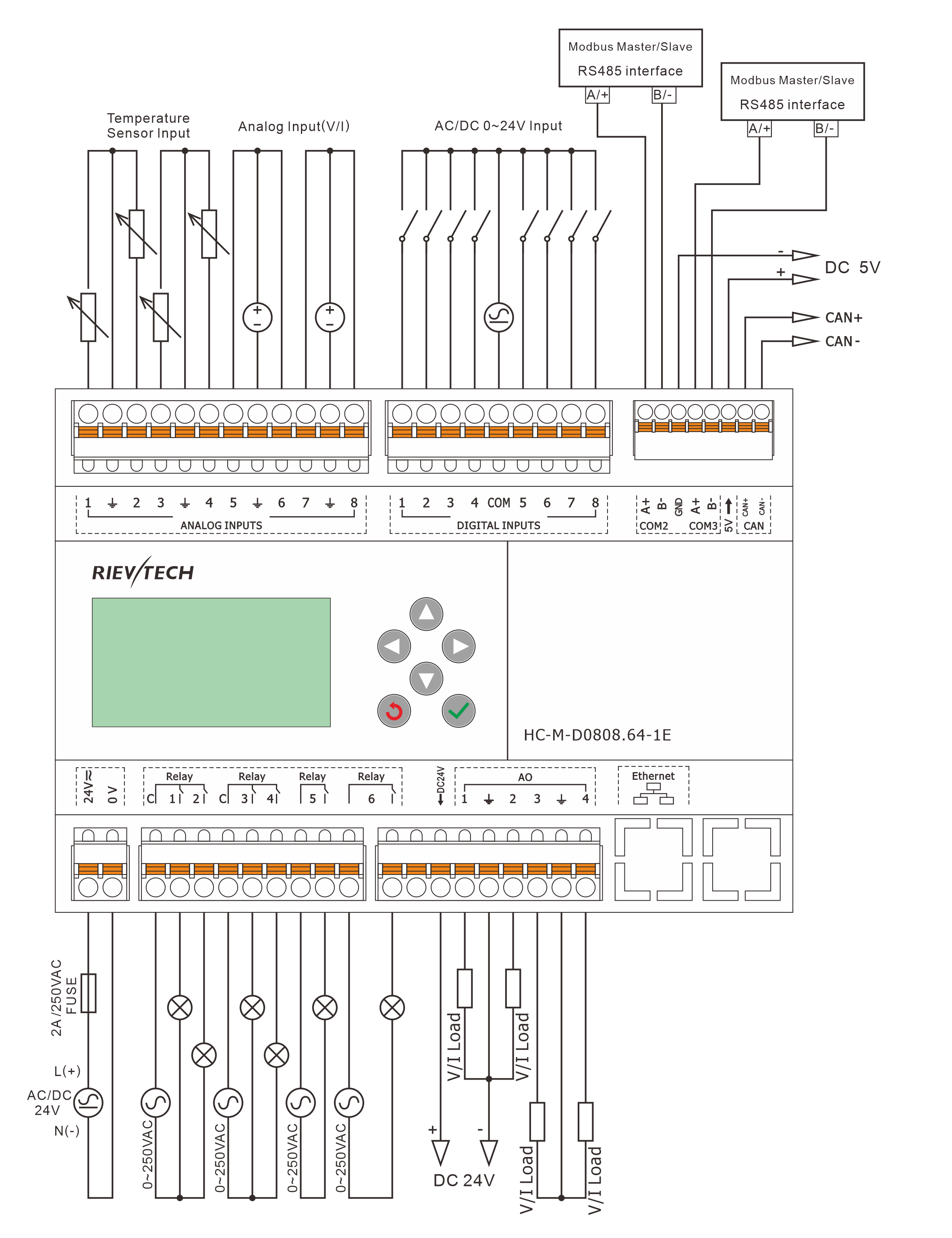

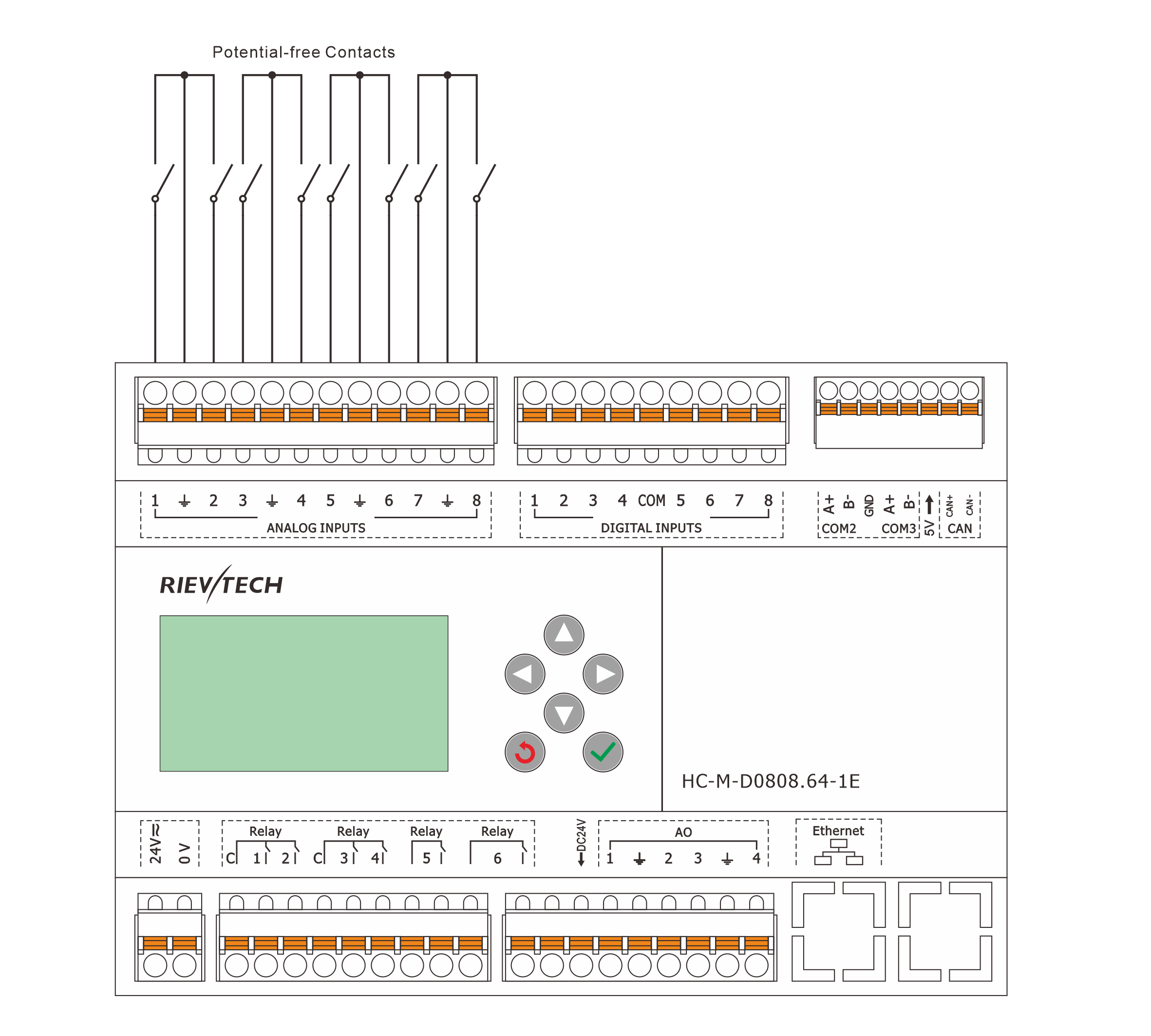

ابعاد نصب و ابعاد سیم‌کشی

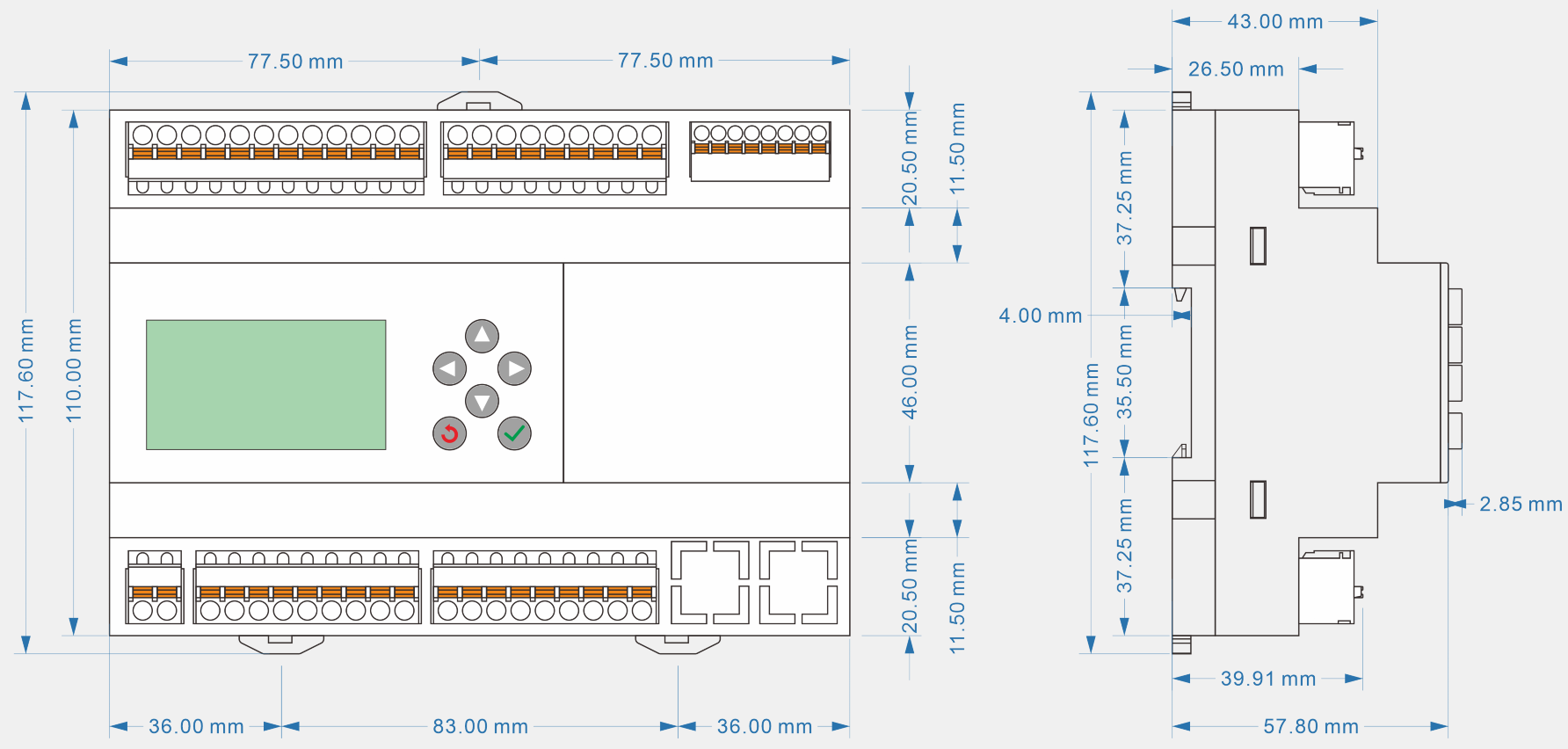

نصب بر روی ریل دین:

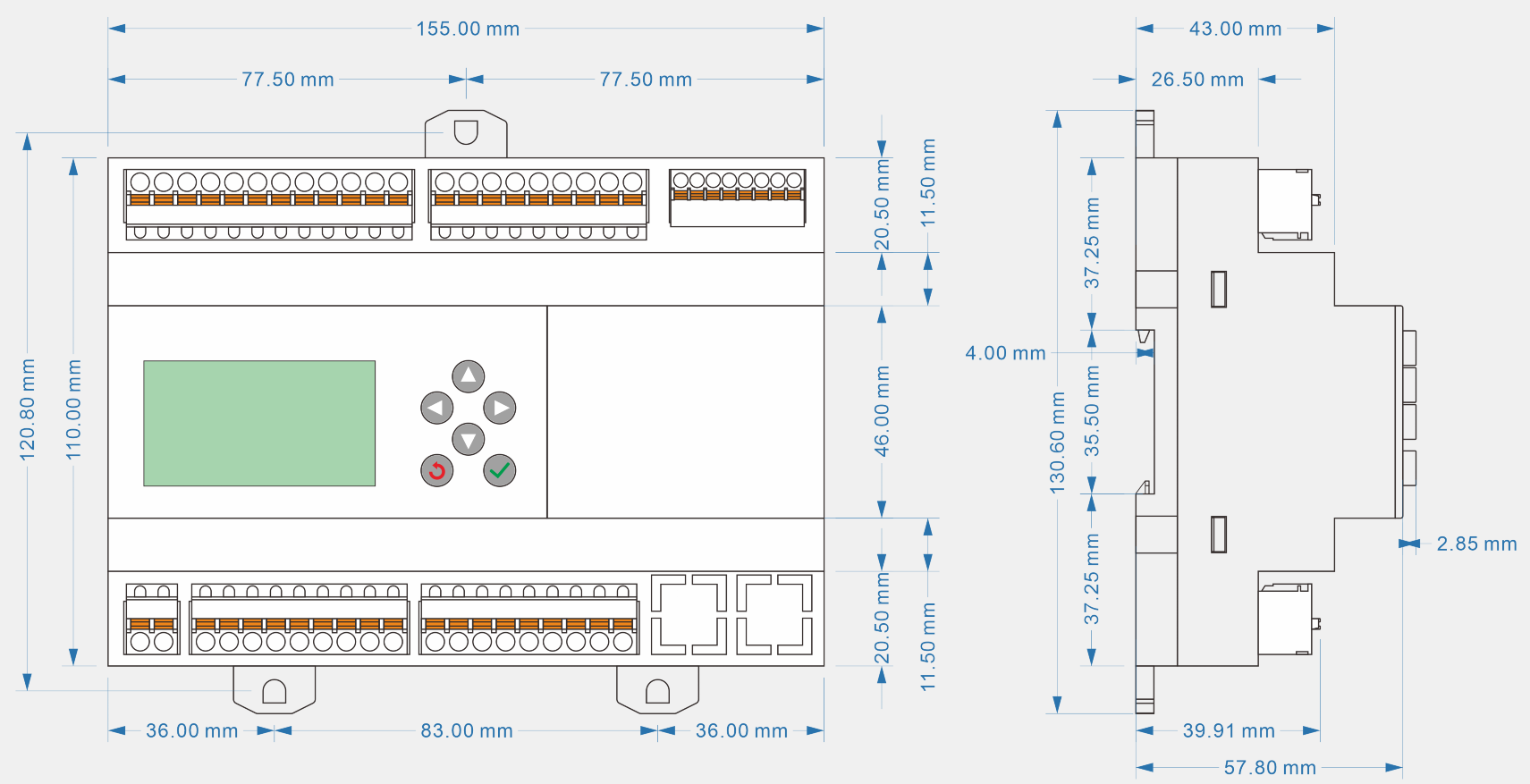

نصب بر روی دیوار:
