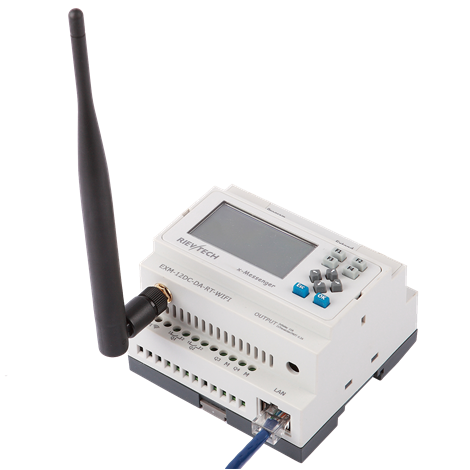

EXM-12DC-DA-RT-WIFI

شاخص فنی

منبع تغذیه:

ولتاژ نامی

DC 12-24V

محدودیت های عملیاتی

DC 10.8-28.8V

مقاومت در برابر قطع های کوچک برق

معمولاً 5 میلی‌ثانیه

حداکثر جریان راه‌اندازی

حداکثر 0.25A

حداکثر توان جذب شده

3.5 وات (10.8V DC) ; 4 وات (28.8V DC)

محافظت در برابر معکوس شدن قطبیت

بله

پارامترهای ورودی:

شماره ورودی

8 ( I1-I8 )

ورودی دیجیتال

8 ( I1-I8 )

ورودی آنالوگ

4 ( I1-I4)(0...10V DC)

ورودی‌های دیجیتال( I5-I8 )

ولتاژ ورودی

DC0-28.8ولت

سیگنال ورودی0

< 5V DC; <1mA

سیگنال ورودی1

> 8 ولت DC;>1.7میلی آمپر

جریان ورودی

2.3میلی آمپر @ 10.8ولت DC

2.6میلی آمپر @ 12.0 ولت DC

5.2 میلی آمپر @ 24 ولت DC

6.3 میلی آمپر @ 28.8 ولت DC

زمان پاسخ

0 تا 1 ：<1 میلی ثانیه ；1 تا 0 ：<1 میلی ثانیه

حداکثر فرکانس شمارش

60کیلو هرتز(I7--I8)

نوع سنسور

تماسی یا 3-سیم PNP

نوع ورودی

مقاومتی

جداسازی بین منبع تغذیه و ورودی‌ها

هیچ

جداسازی بین ورودی‌ها

هیچ

ورودی‌ها به عنوان ورودی‌های دیجیتال استفاده می‌شوند( I1-I4 )

ولتاژ ورودی

DC0-28.8ولت

سیگنال ورودی0

< 5ولت DC;<0.1میلی آمپر

سیگنال ورودی1

> 8 ولت DC;>0.3میلی آمپر

جریان ورودی

0.4میلی آمپر @ 10.8ولت DC

0.5میلی آمپر @ 12.0 ولت DC

1.2میلی آمپر @ 24 ولت DC

1.5mA @ 28.8 V dc

زمان پاسخ

0 تا 1 ：معمولی 1.5 ms ；1 تا 0 ：معمولی 1.5 ms

حداکثر فرکانس شمارش

معمولی：4 HZ

نوع سنسور

تماسی یا 3-سیم PNP

نوع ورودی

مقاومتی

جداسازی بین منبع تغذیه و ورودی‌ها

هیچ

جداسازی بین ورودی‌ها

هیچ

ورودی‌ها به عنوان ورودی‌های آنالوگ استفاده می‌شوند( I1-I4 )

محدوده اندازه‌گیری

DC 0---10V

امپدانس ورودی

حداقل، 24KΩ ؛ حداکثر 72KΩ

ولتاژ ورودی

حداکثر 28.8 V DC

دقت

10 بیت، 0.01V

دقت در 25 °C

± (حداکثر 0.02)V

دقت در 55 °C

± (حداکثر 0.04)V

جداسازی بین کانال آنالوگ و منبع تغذیه

هیچ

طول کابل

حداکثر 10 متر. محافظت شده و تابیده

پارامترهای خروجی:

شماره خروجی

4 (Q1-Q4)

نوع خروجی

2 خروجی رله + 2 خروجی ترانزیستوری (PNP)

جریان پیوسته

(Q1-Q2) بار مقاومتی 10A/بار القایی 2A

(Q3-Q4) حداکثر 0.3 A برای هر کانال

حداکثر ولتاژ قطع

(Q1-Q2) AC 250 V DC 30 V

(Q3-Q4) ≤ ولتاژ تغذیه

حداکثر قدرت مجاز

(Q1-Q2) 1250VA 300W

(Q3-Q4) 9 W

انتظار دوام الکتریکی

10⁵ عملیات در بار مقاومتی نامی

عمر مکانیکی

10⁷عملیات در شرایط بدون بار

زمان پاسخ

زمان عملکرد: حداکثر 15 میلی‌ثانیه.

زمان آزادسازی: حداکثر 10 میلی‌ثانیه.

حفاظت‌های داخلی

در برابر بارهای اضافی و اتصال کوتاه: خیر

در برابر ولتاژهای اضافی (*): خیر

ایزولاسیون گالوانیک

هیچ

فرکانس PWM (Q3-Q4)

1K هرتز

نسبت چرخه PWM (Q3-Q4)

۰ تا ۱۰۰ %

دقت PWM در ۱۲۰ هرتز (Q3-Q4)

< ۰.۵ % (بار ۲۰ % ➞ ۸۰ %) در ۱۰ میلی‌آمپر

حداکثر جریان شکست PWM (Q3-Q4)

۵۰ میلی‌آمپر

فرکانس سوئیچ:

مکانیسم

۱۰ هرتز

بار مقاومتی/سبک

۲ هرتز

بار حساس

۰.۵ هرتز

پارامترهای بی‌سیم داخلی:

پشتیبانی از استانداردهای بی‌سیم ۸۰۲.۱۱b/g/n

پشتیبانی از پروتکل‌های شبکه TCP/IP/UDP

پشتیبانی از حالت STA/AP

پشتیبانی از شبکه‌سازی در حالت روتر/بریج

پشتیبانی از حالت انتقال شفاف/توافق (شفاف توسط CPU EXM استفاده می‌شود)

پشتیبانی از صفحه پیکربندی وب دوستانه یا پیکربندی توسط eSmsconfig

خارج از منزل ۱۰۰ متر با آنتن ۳dBi و داخل منزل ۴۰ متر

گواهی FCC / CE

پارامترهای دیگر:

Xlogic<--->Xlogic (از طریق Wifi)

xlogic به عنوان سرور TCP یا کلاینت TCP کار می‌کند
