SR-22AC-R-B
Stromversorgung: AC 110V-240V
Eingang: 14 DI(AC)
Ausgang: 8 Relais
Ethernet
Modbus RTU/ASCII, Modbus TCP
SR-22AC-R-B ist ein 22-Punkte-Smart-Relay mit 14 AC-Eingängen, 8 Relaisausgängen und integriertem Ethernet – hochentwickelte I/O-Smart-Relay-Steuerung für AC-betriebene Maschinen.
ALLGEMEINE SPEZIFIKATIONEN
Timer: 512
Zähler: 512
Funktionsblöcke: 512
Betriebstemperatur: -20℃~+55℃
Lagerung: -40℃~+70℃
Schutz: IP20 (Nicht wasserdicht)
RTC-Genauigkeit: MAX ±2S/Tag
RTC-Backup bei 25 °C: 20 Tage
Programm- und Einstellungen Backup: 10 Jahre
Daten-Stromausfall-Retentionsfähigkeit: 10 Jahre
Abmessungen : 133*90*60 (Einheit, mm）
Zertifikat : CE
Installation : 35mm-DIN-Schiene oder Schraube zur Installation
Parameter über Tastatur-LCD ändern: Nein
Unterstützte Programmiersprache: FBD & Ladder
Erweiterungskapazität: 3 Module (SR-E)
Passwortschutz: 4-stelliger Zahlencode Passwortschutz oder Deaktivierung der Programm-Upload-Funktion
Kommunikationsschnittstelle: 2 RS485 Ports (COM1 extern - SR-RS485, COM2 eingebaut), 1 Ethernet-Port(10M)
Kommunikationsprotokoll: Modbus RTU, Modbus TCP
Technischer Index | ||
Stromversorgung: | ||
Nennspannung | AC110V-240V | |
Betriebsgrenzen | AC85-265 V | |
Hauptfrequenzbereich | 47-63Hz | |
Max. aufgenommene Leistung | 80mA (85V ac); 40mA (265V ac) | |
Überspannungsfestigkeit | 1780V AC | |
Schutz gegen Polaritätsumkehrungen | Ja | |
Eingangsparameter: | ||
Eingang Nr. | 14 (I1-IE) | |
Digitaleingang | 14 (I1-IE) | |
Analogeingang | Keine | |
Eingangsspannung | AC110-240V | |
Eingangssignal0 | AC0-40V; <0.03mA | |
Eingangssignal1 | AC79-240V; >0.06mA | |
Eingangs-Ansprechzeit | Verzögerungszeit bei 0 auf 1: 120V AC: Typ. 30 ms 240V AC: Typ. 20 ms Verzögerungszeit bei 1 auf 0: 120V AC: Typ. 130 ms 240V AC: Typ. 120 ms | |
Maximale Zählfrequenz | Typ. 2Hz | |
Sensortyp | Kontakt oder 3-Draht PNP | |
Isolation zwischen Stromversorgung und Eingängen | Keine | |
Isolierung zwischen den Eingängen | Keine | |
Schutz gegen Polaritätsumkehrungen | Ja | |
Ausgangsparameter: | ||
Ausgang Nr. | 8 (Q1-Q8) | |
Ausgangstyp | Relais-Ausgang | |
Sicherheitszertifizierte Last (resistiv) | 8A,277V AC | |
Minimale Schaltlast | 6V 1A | |
Elektrische Lebensdauer (360ops/h) | 105 (bei Raumtemperatur) | |
Mechanische Lebensdauer 10.800ops/h | 107(bei Raumtemperatur) | |
Reaktionszeit | Betriebszeit: 15 ms max. Freigabezeit: 10 ms max. | |
Eingebaute Schutzvorrichtungen | Gegen Kurzschlüsse: Keine Schutz gegen Überspannungen und Überlastungen: Keine | |
Schaltfrequenz: | ||
Mechanismus | 10Hz | |
Widerstand/leichte Last | 2Hz | |
Empfindliche Last | 0,5Hz | |
LED-Anzeigestatus: | ||
ETH (Ethernet-Kommunikationsanzeige) | ETH_LINK: Grün (zeigt an, dass die Netzwerkverbindung hergestellt ist.) | |
ETH_DATA: Blinkend gelb (zeigt an, dass Kommunikationsdaten übertragen werden.) | ||
RUN/STOP (PLC Lauf-/Stoppanzeige) | Grün: RUN-Status Rot: STOP-Status | |
Weitere Parameter: | ||
Gewicht | 250g | |

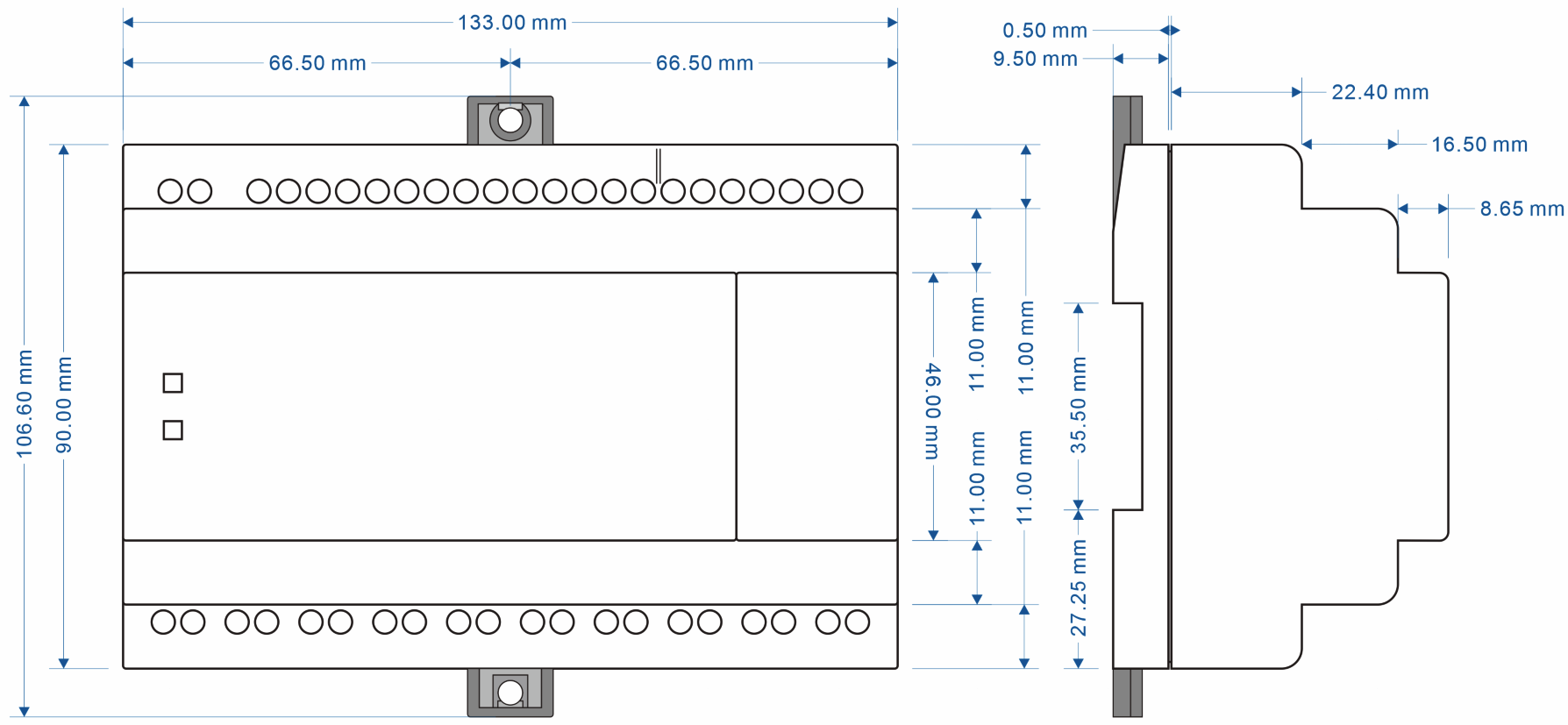

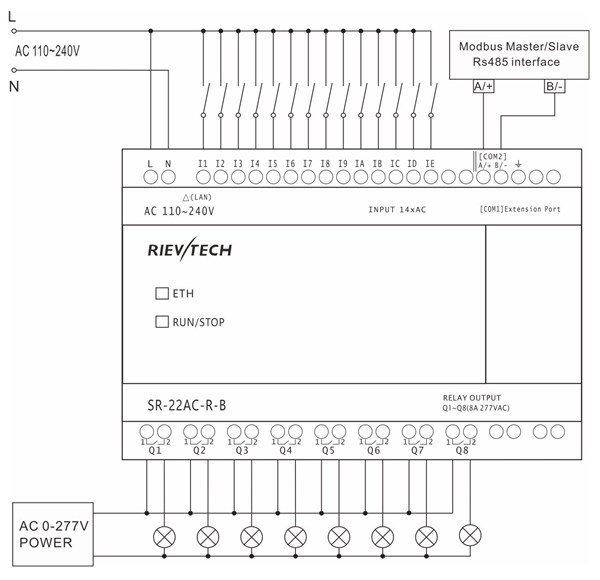

Installationsmaße & Verdrahtungsdiagramm
