PR-E-16DC-DA-R
Stromversorgung: DC 12-24V
Eingang: 4 DI/AI(0-10V) + 4 DI
Ausgang: 8 Relais
PR-E-16DC-DA-R ist ein Erweiterungsmodul für PR-CPUs, das 4 gemischte AI/DI-Kanäle, 4 digitale Eingänge und 8 Relaisausgänge hinzufügt – analoge plus Relais-Erweiterung in einem Gerät.
Spezifikationen
Technischer Index | |
Stromversorgung: | |
Nennspannung | DC 12-24V |
Betriebsgrenzen | DC 10.8-28.8V |
Immunität gegen Mikro-Stromausfälle | Typ. 5 ms |
Max. Einschaltstrom | Max. 0,4A |
Max. aufgenommene Leistung | 3,5W (10,8V dc); 4,5W (28,8V dc) |
Schutz gegen Polaritätsumkehrungen | Ja |
Eingangsparameter: | |
Eingang Nr. | 8 (I1-I8) |
Digitaleingang | 8 (I1-I8) |
Analogeingang | 4 (I1-I4) (0...10V DC) |
Digitaleingänge (I5-I8) | |
Eingangsspannung | DC0-28.8V |
Eingangssignal 0 | < 5V DC; <1mA |
Eingangssignal 1 | > 8 V DC; >1,7mA |
Eingangsstrom | 2,3mA @ 10,8V dc |
Reaktionszeit | 0 bis 1: <1 ms; 1 bis 0: <1 ms |
Maximale Zählfrequenz | 4 Hz(I5--I8) |
Sensortyp | Kontakt oder 3-Draht PNP |
Eingangstyp | Widerstand |
Isolation zwischen Stromversorgung und Eingängen | Keine |
Isolation zwischen Eingängen | Keine |
Eingänge, die als digitale Eingänge verwendet werden(I1-I4) | |
Eingangsspannung | DC0-28.8V |
Eingangssignal0 | < 5V DC;<0.1mA |
Eingangssignal1 | > 8 V DC;>0.3mA |
Eingangsstrom | 0.4mA @ 10.8V dc 0.5mA @ 12.0 V dc 1.2mA @ 24 V dc 1,5 mA @ 28,8 V dc |
Reaktionszeit | 0 bis 1: Typ. 1,5 ms ; 1 bis 0 : Typ. 1,5 ms |
Maximale Zählfrequenz | Typ.: 4 HZ |
Sensortyp | Kontakt oder 3-Draht PNP |
Eingangstyp | Widerstand |
Isolation zwischen Stromversorgung und Eingängen | Keine |
Isolierung zwischen den Eingängen | Keine |
Eingänge als analoge Eingänge verwendet(I1-I4) | |
Messbereich | DC 0---10V |
Eingangsimpedanz | Min, 24KΩ; Max. 72KΩ |
Eingangsspannung | 28,8 V DC max |
Auflösung | 9bit ,0,015V |
Genauigkeit bei 25 °C | ± (Max.0,2)V |
Isolation zwischen analogem Kanal und Stromversorgung | Keine |
Kabellänge | 10 m max. geschirmt und verdrillt |
Ausgangsparameter: | |
Ausgang Nr. | 8 (Q1-Q8) |
Ausgangstyp | Relaisausgang |
Sicherheitszertifizierte Last (resistiv) | (Q1-Q4) 3A 250VAC (Q5-Q8) 10A 250V AC |
Minimale Schaltlast | 6V 1A |
Erwartete elektrische Lebensdauer | 105 Betrieb bei Nennwiderstandslast |
Mechanische Lebensdauer | 107Betrieb im Leerlauf |
Reaktionszeit | Betriebszeit: 15 ms max. Freigabezeit: 10 ms max. |
Eingebaute Schutzvorrichtungen | Gegen Kurzschlüsse: Keine Schutz gegen Überspannungen und Überlastungen: Keine |
Schaltfrequenz: | |
Mechanismus | 10Hz |
Widerstand/leichte Last | 2Hz |
Empfindliche Last | 0,5Hz |
Weitere Parameter: | |
Betriebstemperatur | -20℃-+55℃ |
Lagertemperatur | -40℃-+70℃ |
Adressen-Einstellung für Erweiterungsmodule
Wenn mehrere Erweiterungsmodule an eine einzelne CPU-PLC angeschlossen sind, muss jedem Erweiterungsmodul eine eindeutige Stationsadresse zugewiesen werden.
Werkseitig voreingestellte Erweiterungsadresse: 1. Die Erweiterungsadresse wird über einen DIP-Schalter konfiguriert. Die entsprechende Beziehung zwischen der Erweiterungsadressnummer und dem Status des DIP-Schalters ist unten dargestellt:

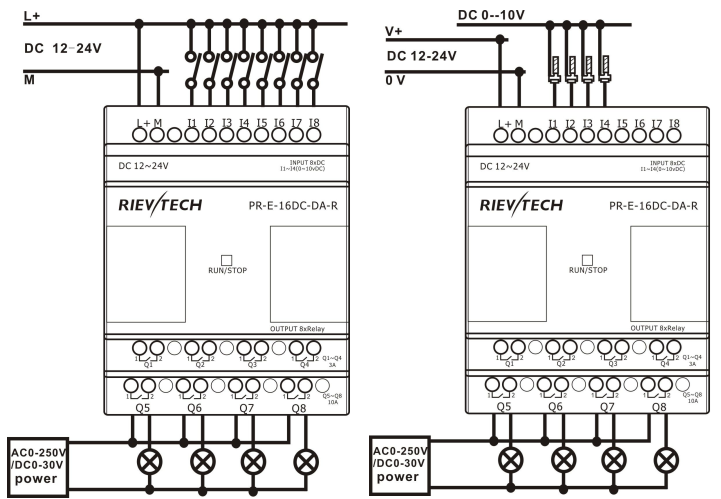

Installationsmaße & Verdrahtungsdiagramm
